牦牛50轻木固定翼航模结构设计

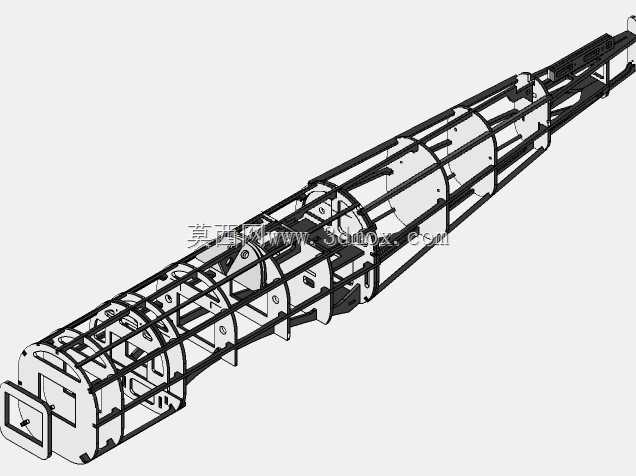

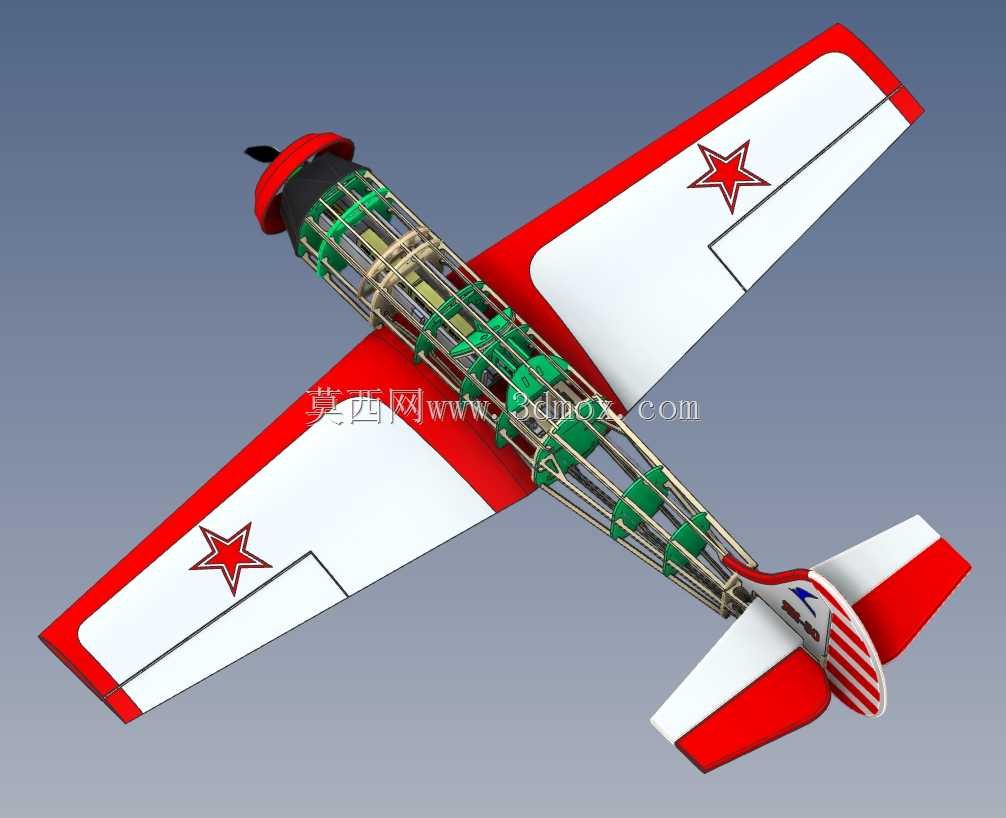

　　这款固定翼航模的翼展设定为1444毫米，整体尺寸适配户外开阔场地的飞行需求，机翼采用上单翼布局，能在低速飞行时提供充足的升力冗余，降低新手操作时的失速风险，日常可用于航模爱好者的日常飞行训练、特技动作练习，也可作为航模教学中的结构演示教具，帮助初学者理解固定翼飞机的气动布局与受力传递逻辑。从结构设计来看，机身与机翼的受力框架采用巴尔萨木搭建，这种轻质木材的比强度优异，在保证结构刚度的前提下能最大限度降低整机重量，机翼前缘与机身蒙皮采用DEPRON泡沫板材，该材料表面平整度高，成型后气动外形顺滑，同时具备一定的抗冲击能力，轻微炸机时不会出现结构性碎裂，维修更换成本较低，机翼与机身的连接位设计了快拆结构，日常运输时可快速拆解机翼，

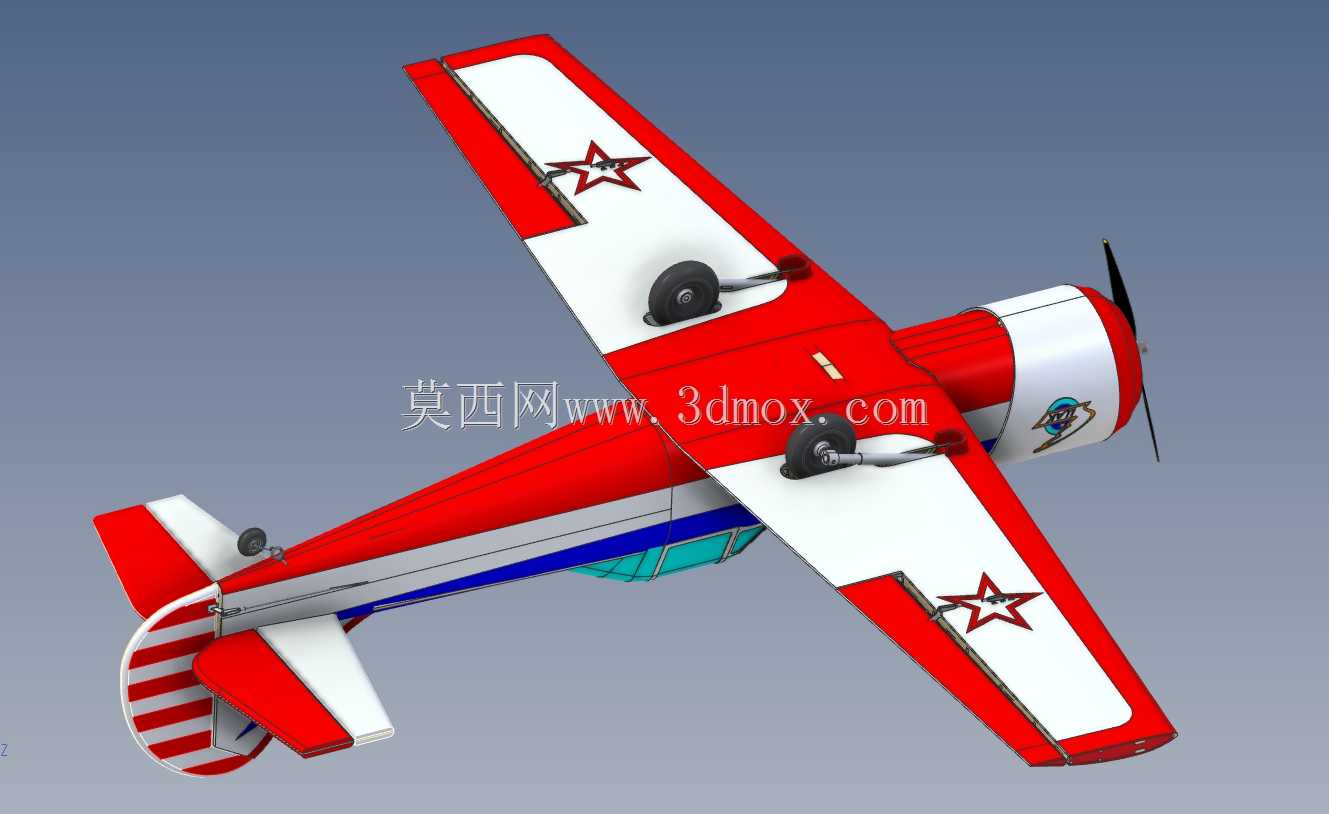

　　减小收纳体积，适配普通家用轿车的后备箱存放空间。尾翼部分采用常规布局，水平尾翼与垂直尾翼均采用木框架加泡沫蒙皮的结构，垂直尾翼上预留了方向舵舵机的安装位，水平尾翼的升降舵舵角安装位做了局部加厚处理，避免频繁舵面动作时出现木材撕裂的问题，操纵钢索的走线槽在机身框架设计时就预先留出，装配时无需额外在木梁上开槽，能避免破坏主承力结构的完整性。起落架采用后三点式布局，主起落架安装在机翼根部的机身加强框位置，采用弹性钢丝作为缓冲结构，能吸收降落时的地面冲击，尾轮与方向舵做了联动设计，地面滑行时可通过方向舵控制转向，降低地面滑跑阶段的操作难度。动力舱位于机头位置，设计时预留了标准航模电机、电调与螺旋桨的安装空间，电机安装座采用层压胶合板制作，

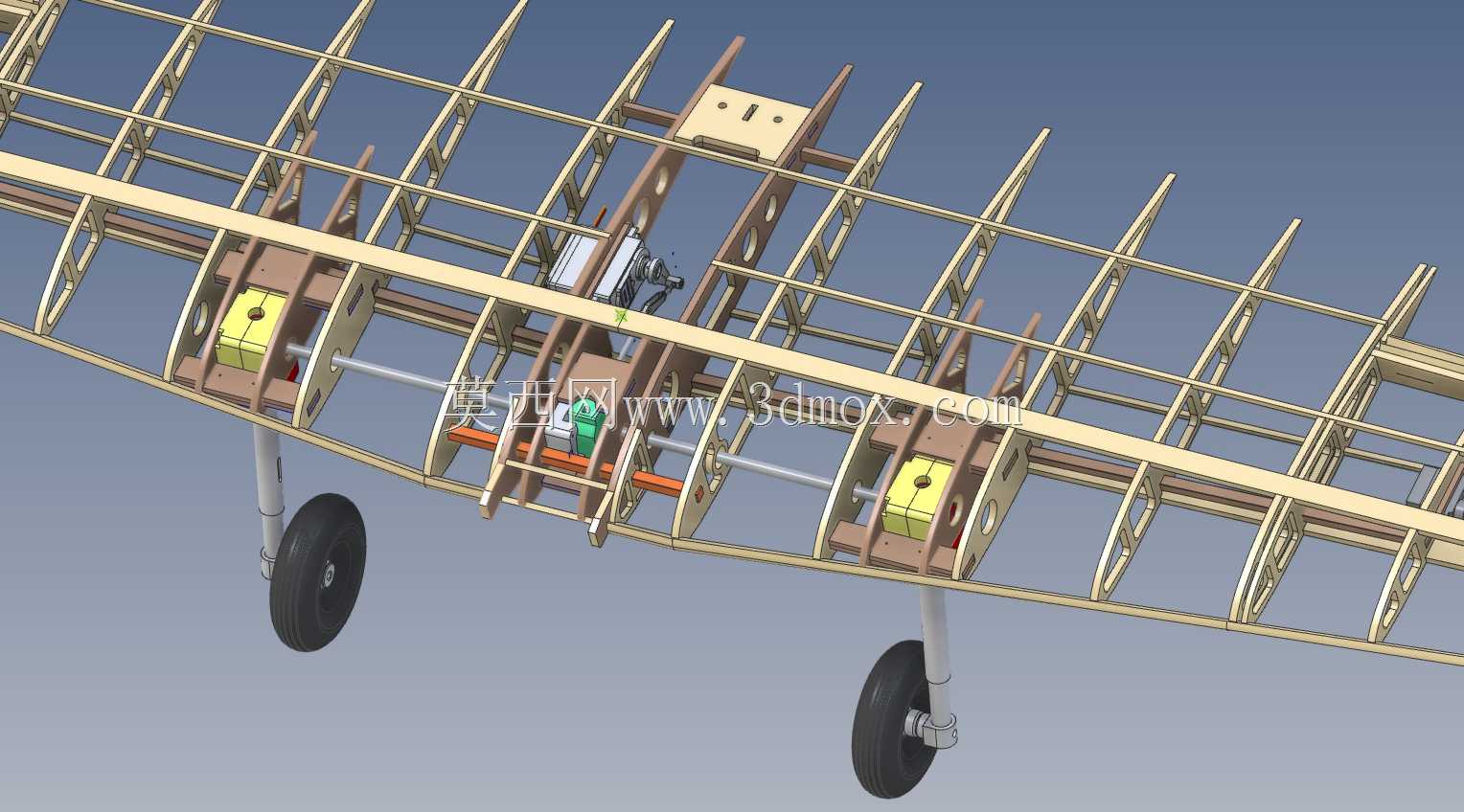

　　可承受电机运转时的振动，避免长时间飞行后安装位松动，电池舱位于机身重心位置，舱盖采用磁吸加卡扣的双重固定方式，飞行中不会因为机动动作出现松脱，同时可根据不同重量的电池调整前后位置，方便校准整机重心。机身侧面的座舱盖采用透明热成型件设计，既还原了真机的外形特征，也可作为电池舱的检修口，日常更换电池时无需拆解机身蒙皮。机翼内部的翼肋做了减重孔设计，在保证翼型精度的前提下进一步降低结构重量，机翼主梁采用方形巴尔萨木梁搭配碳纤维片加强，能承受大过载机动时的弯矩，避免机翼出现弯折变形，副翼的舵面铰链采用尼龙合页，转动阻尼均匀，长时间使用不会出现松旷问题。整机的结构设计充分考虑了航模爱好者的自制需求，所有木构件的切割尺寸都做了标准化设定，

　　可采用激光切割快速加工所有结构件，装配时不需要复杂的专用工装，普通爱好者借助日常的模型制作工具即可完成组装，蒙皮覆盖时可采用专用的热缩蒙皮，加热后即可绷紧贴合在框架表面，获得光滑的气动外形。在实际飞行场景中，这款航模的低速飞行特性稳定，油门响应线性，可完成筋斗、横滚、倒飞等基础特技动作，对起飞场地的要求不高，平整的草坪、硬化路面都可完成起降，日常飞行维护时，仅需检查舵面连接松紧度、螺旋桨是否有裂纹即可，易损件均为通用航模配件，替换十分方便。
