RCGF32型管道消声降噪结构设计

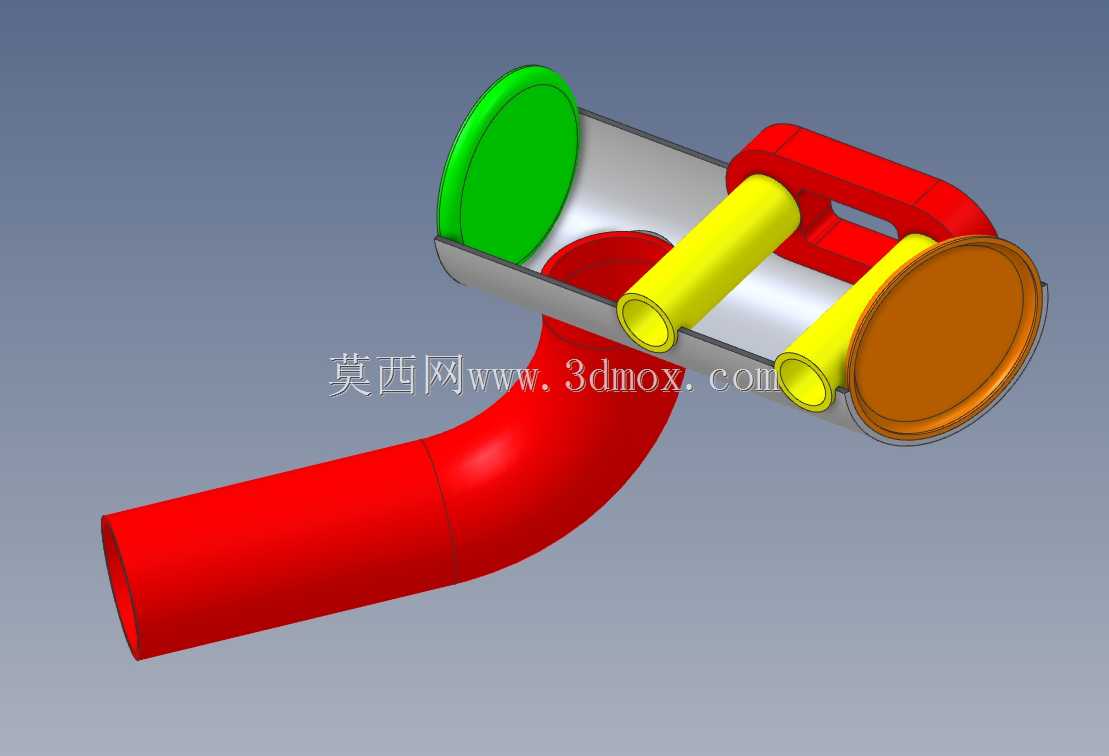

　　在气动系统、小型内燃机进排气回路、低压通风管路的工程布设中，气流高速流动产生的气动噪声一直是现场工况改善的核心痛点，这类噪声不仅会造成作业场所声级超标，长期作用下还会引发管路连接件的疲劳松动，RCGF32型消声结构正是针对这类小通径管路的降噪需求开发的专用组件。从结构设计逻辑来看，这款消声器采用了阻抗复合的消声思路，没有采用单一的阻性吸声或者抗性扩容结构，而是结合了弯折流道的抗性消声特性与内置分流柱的阻性降噪逻辑：主体的弯管段承担气流转向功能的同时，利用流道的弯折改变声波的传播路径，让中低频段的声波在弯折处产生反射、干涉，抵消部分声能；上方的扩容腔段则通过流道截面积的突然扩大，降低气流流速，削弱气流脉动带来的高频噪声，

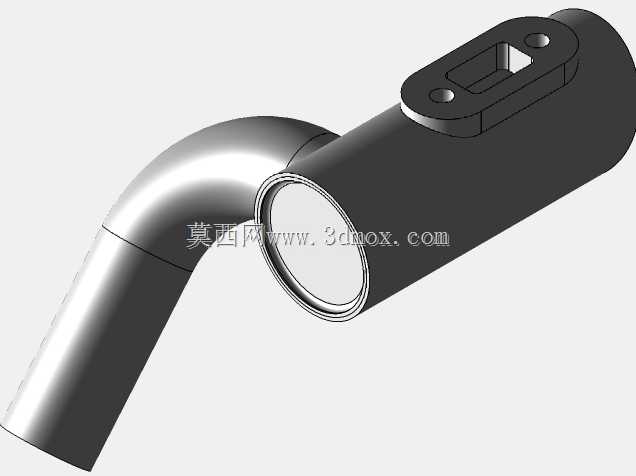

　　腔内平行布置的两根圆柱形分流导柱，会将进入扩容腔的气流拆分为多股细流，进一步打乱气流的紊流状态，避免高速气流直接冲击腔壁产生再生噪声，同时导柱与腔壁之间形成的狭窄流道，也能让声波在多次反射过程中不断耗散能量。从安装边界来看，这款消声器的两个连接端分别适配32mm通径的管路接口，一端为弯管结构的轴向接口，可直接对接垂直走向的来流管路，另一端为扩容腔端部的法兰式密封面，对接水平走向的输出管路，安装时不需要额外加装转向接头，就能完成90度转向管路的消声段布设，整体结构的外轮廓没有突出的尖锐结构，所有连接过渡处都做了圆弧倒角处理，既可以避免安装过程中的磕碰损伤，也能减少管路系统的应力集中点。在实际应用场景中，

　　这类小通径消声器常被用在小型空压机的排气支路、牙科治疗台的气路终端、小型燃油模型发动机的排气段、车间低压吹扫管路的末端，相比同通径的直筒型消声器，带弯管结构的设计可以节省管路布设的空间，不需要在消声段前后额外配置弯头，减少了管路的连接节点，也就降低了管路泄漏的风险。设计过程中需要重点考量几个核心参数的匹配：首先是扩容腔的容积与通径的比值，容积过小会导致中低频降噪效果不足，容积过大则会造成气流压损过高，影响管路的气动效率，这款结构的扩容腔直径约为通径的2.5倍，长度约为通径的3倍，在压损控制在5%以内的前提下，可以实现15-20dB的降噪量；其次是内置分流导柱的位置与直径，两根导柱平行布置在扩容腔的气流出口侧，直径约为通径的1/3，

　　既不会过度遮挡流道造成压损上升，又能有效打散出口处的高速气流束，避免气流直接冲出出口产生喷射噪声；两端的密封端面分别采用了不同的密封形式，弯管端采用插接式密封，适合与柔性气管或者薄壁金属管快速连接，扩容腔端采用平面法兰密封，适合与硬管管路做刚性连接，两种连接方式的组合可以适配更多样的现场安装条件。从结构强度角度来看，整个消声器的壳体采用等壁厚设计，壁厚取值兼顾了轻量化要求与耐压能力，在0.8MPa的工作压力下不会出现壳体变形，弯管段的弯曲半径取通径的1.5倍，既保证了气流转向的顺畅度，避免弯曲半径过小造成的局部压损陡增，也控制了整体结构的安装尺寸，不会占用过多的布设空间。在建模过程中，所有的配合面都做了公差匹配设计，插接端的外径公差取h7，法兰密封面的平面度控制在0.1mm以内，保证实际加工装配后的密封性能，内置的分流导柱与腔体内壁采用一体式连接结构，避免长期气流冲击下导柱脱落造成管路堵塞，腔体内壁的表面粗糙度控制在Ra3.2以内，减少气流与壁面摩擦产生的附加噪声。
