带顶部操作平台的工业储液罐体结构

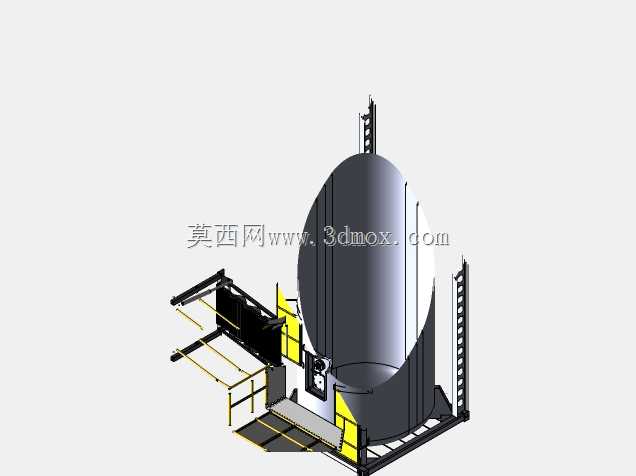

　　这套结构主要面向厂区液态物料中转、暂存的作业场景，常见于化工原料中转区、食品加工原料存储工段、工业废液收集点位，核心作用是为液态介质提供密闭存储空间，同时配套顶部操作位满足人工检尺、阀门操作、日常巡检的作业需求。从结构组成来看，主体采用卧式圆柱罐体作为储液核心，罐体两端采用标准椭圆封头结构，相比平封头能够承受更高的内部静压力，适配不同密度液态物料的存储载荷，罐体底部设置一体式焊接鞍式支座，支座底部预留地脚螺栓安装孔，可直接通过膨胀螺栓与混凝土地面固定，安装时需要保证两个鞍座的水平度偏差控制在千分之二以内，避免罐体局部应力集中导致焊缝开裂。罐体侧面设置直爬梯结构，爬梯踏步采用防滑花纹钢板弯折成型，每级踏步间距控制在300mm，

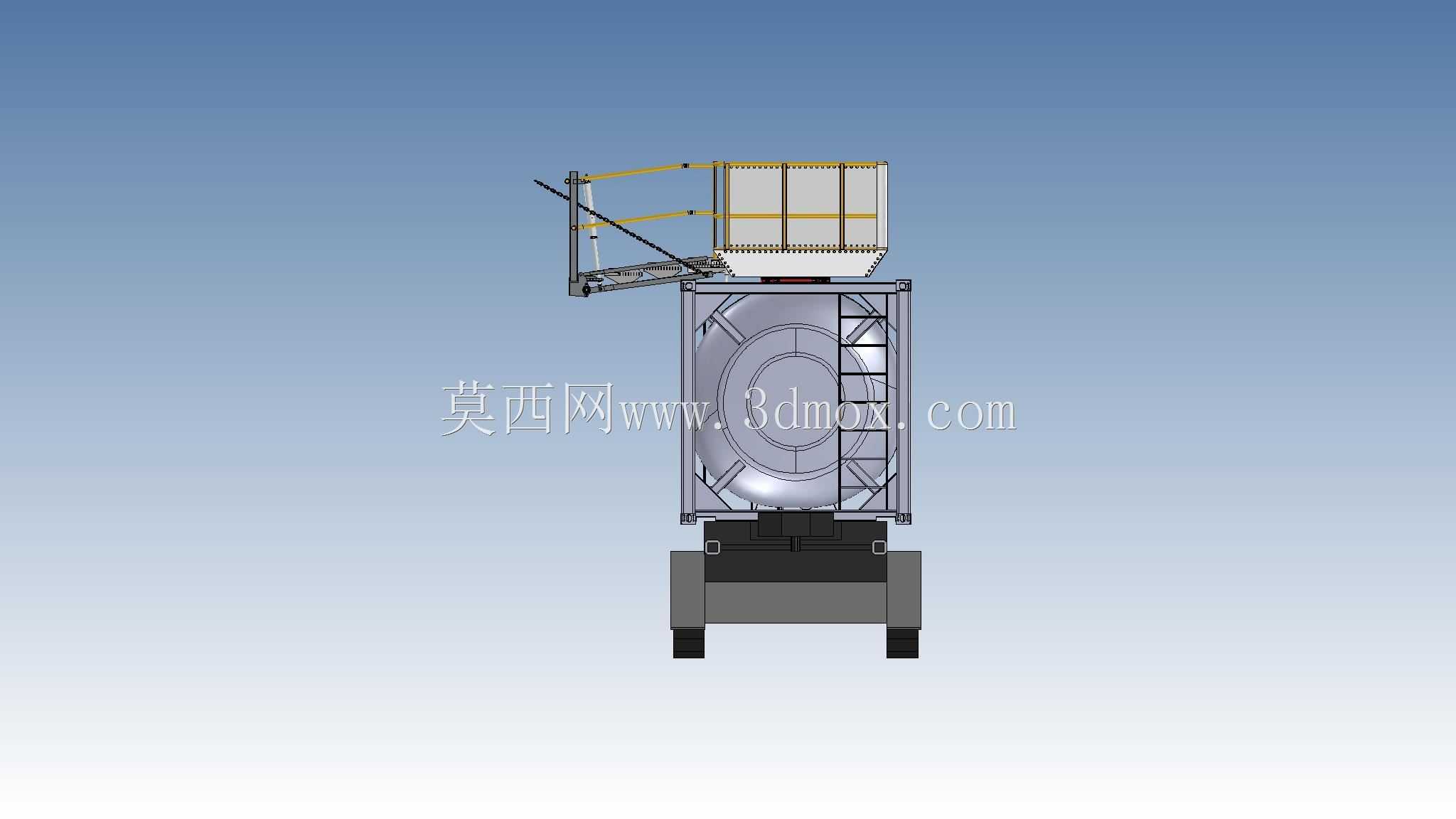

　　符合工业作业平台的人行踏步尺寸规范，爬梯与罐体之间采用抱箍式连接，不需要在罐体壁板上额外焊接连接件，避免焊接热影响区破坏罐体壁板的防腐层，也方便后期拆装维护。爬梯顶部连接的操作平台围绕罐顶人孔、阀门组区域设置，平台四周设置1.2m高的安全防护栏杆，栏杆中间设置两道横杆，底部设置100mm高的挡脚板，防止工具、零配件从平台边缘坠落，平台面板采用钢格板铺设，镂空率控制在30%左右，既能够减少平台自重，也可以避免雨天平台面积水打滑，平台边缘设置的外伸悬臂结构，刚好覆盖罐顶的进料口、排气阀位置，操作人员站在平台上不需要探身就可以完成阀门启闭、取样操作，降低高空作业的坠落风险。设计过程中首先根据储液容积需求确定罐体的直径与长度参数，

　　常规同类型结构的罐体直径在2.2m到2.8m区间，总长度控制在4m到6m范围，整体安装高度（从地面到平台护栏顶部）不超过4.5m，不需要额外设置中间休息平台，满足常规工业厂房的层高限制。罐体壁厚计算需要结合存储介质的密度、腐蚀裕量确定，普通清水类介质采用6mm厚碳钢板卷制即可，若存储弱腐蚀性介质则需要将壁厚提升至8mm，同时内壁做环氧防腐涂层处理。鞍式支座的设计需要考虑满罐状态下的总载荷，每个支座的承载能力按照满罐重量的60%做冗余设计，避免单侧载荷过大导致支座变形。爬梯与平台的连接位置设置加强筋板，因为人员攀爬、平台作业时会产生动载荷，筋板采用三角形焊接结构，能够有效分散连接处的应力，避免长期使用后焊缝开裂。安装边界方面，

　　设备安装时需要在罐体周边预留至少1m的检修通道，罐体进料口位置需要预留管道连接的操作空间，顶部平台上方不能有架空管线、桥架等障碍物，保证人员站立操作时的净空高度不低于2m。罐体底部的排净口位置需要设置收集槽，方便检修时排空罐内残留介质，鞍座与地面之间可以根据需求设置橡胶减震垫，减少周边设备振动传递到罐体导致的焊缝疲劳问题。另外平台上预留了仪表安装位，可以根据使用需求加装液位计、压力传感器等监测元件，不需要额外在罐体上开孔，所有开孔位置都在工厂预制阶段完成焊接与打磨，现场安装只需要完成管道与电气线路的对接即可，减少现场施工的工作量。这套结构的设计没有采用复杂的异形结构，所有零部件都采用标准型材与板材加工，加工难度低，普通的焊接车间就可以完成制作，后期维护时如果某个部件出现变形、锈蚀，可以直接单独更换，不需要整体拆解罐体，能够有效降低全生命周期的使用成本。
