汽车座椅装配线专用工装板三维结构

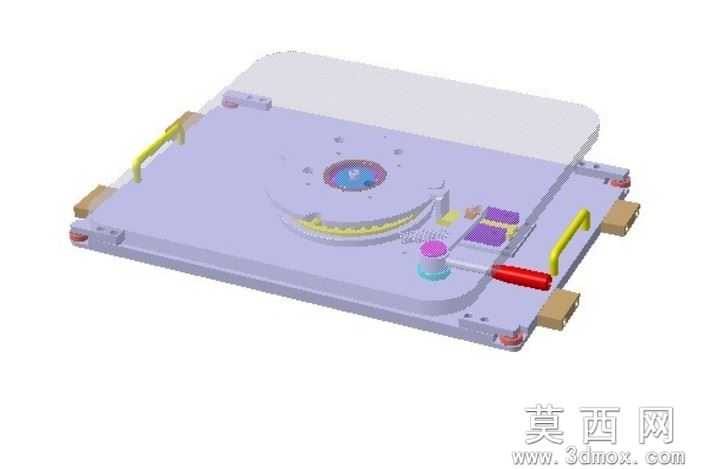

本模型为汽车座椅装配线专用工装板，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循汽车零部件装配工位的实际作业需求，对工装板的每一处结构细节做了1:1等比例还原，保证模型尺寸与实际生产用工装完全匹配。模型整体以高强度铝合金板作为基础承载基板，基板表面做了轻量化减重孔设计，在保证整体结构刚性、承载能力满足座椅装配承重要求的前提下，有效降低工装板自身重量，适配装配线辊道输送的负载要求。基板上根据汽车座椅的装配定位基准，设置了多组快换式定位销座与仿形支撑块，定位销采用耐磨合金钢材质模拟，支撑块表面做了防滑缓冲层的材质区分，可在装配过程中对座椅骨架实现精准限位，避免装配作业中工件移位影响装配精度。工装板两侧设置了符合人体工学的黄色推拉把手，把手做了圆弧过渡处理，表面模拟防滑包胶材质，方便作业人员在工位间推移工装板；基板边角位置设置了聚氨酯材质的缓冲防撞块，可在工装板流转过程中吸收碰撞冲击力，避免工装本体及搭载的座椅工件出现磕碰损伤。板面上集成了装配作业所需的辅助功能结构，包括带红色防滑握柄的快速锁紧压杆，可在座椅放置到位后快速完成工件锁紧固定，避免装配作业中工件窜动；还设置了小型零件放置槽、工具临时搁置位，方便作业人员随手取用装配螺丝、小型卡扣等零件，减少无效动作时长，提升装配作业效率。建模过程中对所有装配连接结构做了干涉检查，确保各活动部件如锁紧压杆、定位销的活动行程范围内无结构冲突，各零部件的装配公差符合机械设计规范；渲染阶段对不同材质部件做了区分，金属基板采用哑光银灰色金属质感，把手、缓冲块、操作手柄分别采用对应工程塑料、橡胶的材质表现，整体渲染效果清晰直观，可完整呈现工装板的结构布局与功能设计，能够直接用于装配线工位布局规划、工装结构优化参考、新员工作业培训演示等场景，完整还原了汽车座椅装配工位工装的实用化设计思路，兼顾了定位精度、操作便捷性、流转耐用性多方面的实际生产需求。
