滚花圆柱调节旋钮结构设计

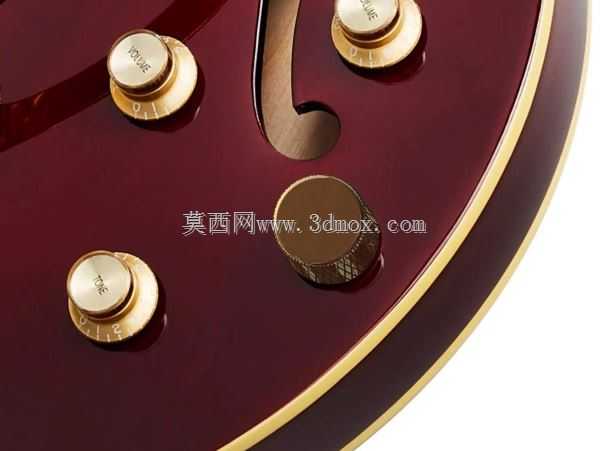

　　这类带滚花外表面的圆柱调节旋钮，在通讯类手持设备、小型音频调控设备上的应用十分普遍，日常接触到的对讲机音量调节、增益控制旋钮，很多都采用类似的结构设计。从实际使用场景来看，这类旋钮直接暴露在设备外侧，是用户操作频次最高的交互部件之一，既要满足徒手旋转时的摩擦力需求，也要兼顾长期握持操作的触感，还要适配内部电位器、编码器的安装接口，设计时需要平衡多维度的工程需求。

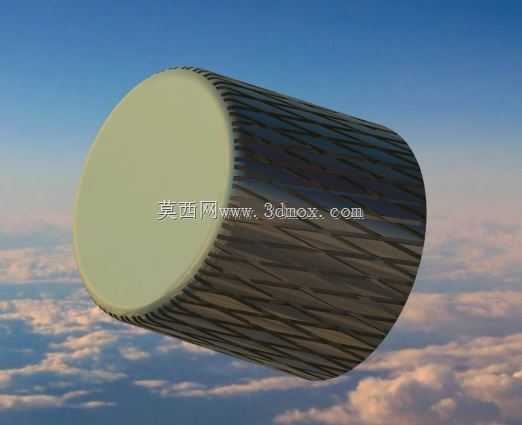

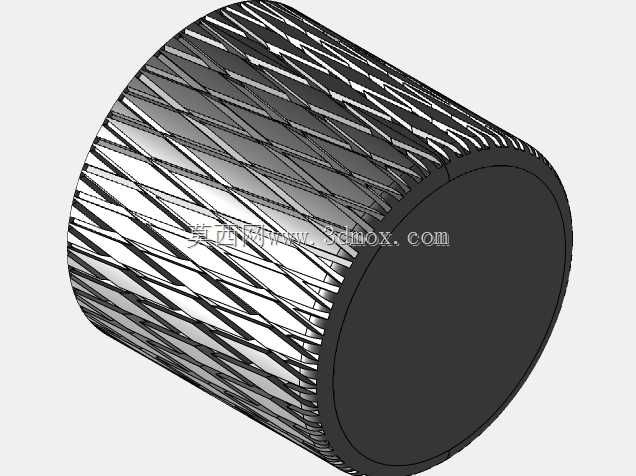

　　从功能特性上看，该旋钮采用通体圆柱构型，端面为平整平面，外圆周面加工有交叉网纹滚花结构，这种滚花设计并非装饰用途，核心作用是增大手指与旋钮表面的静摩擦系数，即使用户手部带有薄汗、或者佩戴薄款劳保手套操作，也能顺畅转动旋钮，不会出现打滑空转的情况，这对需要精准调节参数的通讯设备来说尤为重要——比如调节通讯频道静噪阈值、微调音频输出增益时，打滑会直接导致参数调节失准，影响设备使用体验。滚花的纹路深度、纹路间距都经过实际操作验证，纹路过浅会导致摩擦力不足，纹路过深则容易积攒灰尘、硌手，长期操作会让使用者产生不适感，该结构的滚花参数适配日常单次调节时长不超过10秒、日均操作数十次的使用强度，不会出现硌手的问题。

　　设计思路上，该旋钮采用一体式实心圆柱结构，没有额外的拼接部件，从生产角度看，这种结构适合采用注塑或者车削加工成型，加工工序少，批量生产时的良率更容易控制。旋钮内部预留有标准的D型安装孔位，可直接匹配市面上常用的6mm轴径电位器、旋转编码器的输出轴，安装时不需要额外定制转接件，直接将旋钮按压到轴上即可完成装配，部分同结构旋钮还会在侧面预留紧定螺丝孔，用于长期固定在轴上，避免设备受震动后旋钮松脱移位，这一点对户外使用的通讯设备来说十分关键，户外作业场景下设备经常会受到磕碰、震动，如果旋钮固定不牢，很容易出现参数偏移甚至旋钮脱落的问题。

　　从安装边界尺寸来看，这类旋钮的轴向长度通常控制在12-18mm区间，外径在15-20mm区间，这个尺寸范围刚好适配成年人拇指与食指捏合旋转的操作习惯，外径过小会导致捏持不便，外径过大则会占用过多的设备面板空间，影响设备整体的紧凑性。旋钮的安装深度需要匹配设备面板的厚度，通常旋钮底部会预留1-2mm的避让间隙，避免旋钮转动时与设备面板发生摩擦，导致转动阻尼变大、操作卡滞。端面的平整设计一方面可以预留空间印制功能标识、刻度线，方便用户识别旋钮对应的调节功能，另一方面平整端面也不会在设备收纳时勾挂背包、衣物的纤维，提升设备携带的便利性。

　　在实际选型适配时，需要注意旋钮的转动阻尼要和内部调节元件的阻尼匹配，旋钮本身的重量要控制在合理范围，过重的旋钮会增加内部轴的负载，长期使用可能导致电位器轴变形，影响调节精度；过轻的旋钮则会让操作缺乏质感，给用户一种廉价不耐用的感知。该结构的旋钮没有突出的拨杆、凸缘，整个外轮廓为连续圆柱面，设备跌落时旋钮受到的冲击力可以均匀分散到外圆周面上，相比带凸耳的旋钮，抗跌落损坏的能力更强，适合在工况相对复杂的户外通讯场景下使用。另外，滚花结构的设计也考虑了清洁需求，交叉纹路的沟槽深度较浅，日常使用中沾染的灰尘、汗渍可以用软布直接擦拭干净，不会出现污渍嵌在纹路深处难以清理的问题。
