适用于表面打印的卷料基座结构设计

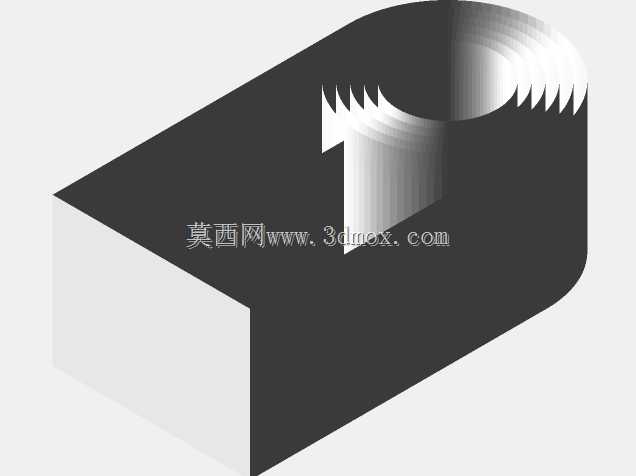

　　在表面打印作业的实际生产场景中，这类卷料承载基座是连续供料环节里容易被忽略但直接影响打印良率的核心结构件，很多现场调试时出现的料带偏移、张力不均、打印起始位错位问题，追根溯源都和基座的结构设计匹配度不足有关。从结构本身来看，该构件采用矩形块体与同轴卷绕腔体一体化的设计思路，没有采用传统分体式装配的支架加卷轴结构，而是将料卷容纳腔直接集成在基座本体上，这种设计首先消除了装配间隙带来的卷绕同轴度误差，在长时间连续打印作业中，不会因为支架与基座的连接松动导致料卷跳动，尤其适配薄型柔性料带的表面打印工况，薄料对跳动量的容忍度极低，哪怕0.1mm的径向跳动都可能导致打印图案拉伸、边缘虚印。

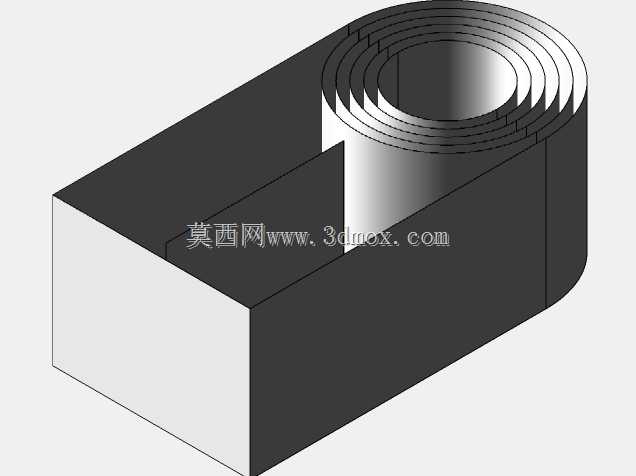

　　从功能特性上分析，基座一侧的矩形实体部分承担两个核心作用，一是作为整个结构的安装基准面，底部平面可以直接通过螺栓锁紧或者磁吸固定在打印设备的进料工位台面上，安装时不需要额外加工适配垫块，基准面的平面度公差控制在0.05mm以内，能保证卷绕腔体的轴线与打印平台的进料方向保持平行，避免料带走偏；二是矩形实体的上平面可以作为料带引出后的过渡支撑面，料带从卷腔引出后先经过该平面完成初步展平，再进入打印辊组，能减少料带从卷绕状态到平直状态的弯折应力，避免薄料出现折痕影响打印质量。卷绕腔体部分采用多层同轴环形台阶设计，不是单一的光滑圆柱腔，这种台阶结构可以适配不同内径规格的料卷卷芯，不需要额外更换轴套，小内径卷芯可以卡在最内侧台阶，大内径卷芯可以搭在外层台阶上，台阶的高度差经过匹配计算，能保证不同规格料卷安装后，料带引出的高度始终和矩形基座上的支撑面保持齐平，不会出现进料高度差带来的张力波动。

　　关于安装边界与尺寸适配，该结构的整体外轮廓做了圆角过渡处理，没有尖锐棱角，一方面是避免安装调试过程中刮伤操作人员或者刮破料带，另一方面圆角结构可以减少应力集中，在采用树脂或者工程塑料3D打印制作该基座时，不会因为打印内应力导致边角开裂。基座的总宽度设计参考了常规表面打印设备的进料工位安装间距，两侧预留的安装孔位距离符合通用设备的安装孔距标准，可以直接替换现有设备上的老旧料架，不需要对设备台面进行二次打孔改造。卷绕腔体的深度根据常用料卷的最大宽度设计，料卷安装后两侧与腔体内壁的间隙控制在1mm左右，既不会因为间隙过小导致料卷卡滞，也不会因为间隙过大导致料卷轴向窜动。

　　在实际应用中，这种一体化结构的基座相比传统的金属焊接支架，重量更轻，拆装更换料卷时的操作难度更低，不需要借助工具就可以完成料卷的更换作业，同时结构本身没有多余的突出零件，不会在设备运行过程中勾挂料带或者其他管线。针对表面打印过程中可能出现的料带静电问题，该结构在设计时预留了静电导出柱的安装位，可以直接在基座侧面的预留孔内安装金属导电柱，将料卷上积累的静电导出，避免静电吸附灰尘导致打印表面出现白点、麻点等缺陷。料带引出的位置做了微小的倒角处理，料带从腔体引出时不会被腔体边缘刮擦，哪怕是厚度只有0.02mm的超薄薄膜料带，也不会出现刮边、起毛的问题。从结构强度角度考虑，基座的壁厚做了等强度设计，卷绕腔体部分因为要承受料卷的重量，壁厚比矩形实体部分厚2mm，保证满卷料安装后腔体不会出现变形，矩形实体部分因为主要起支撑和基准作用，壁厚在满足安装强度的前提下做了适度减薄，控制整体重量的同时也减少了打印制作时的材料消耗。
