TRONXY X5SA 3D打印机主板温度PID调节方案

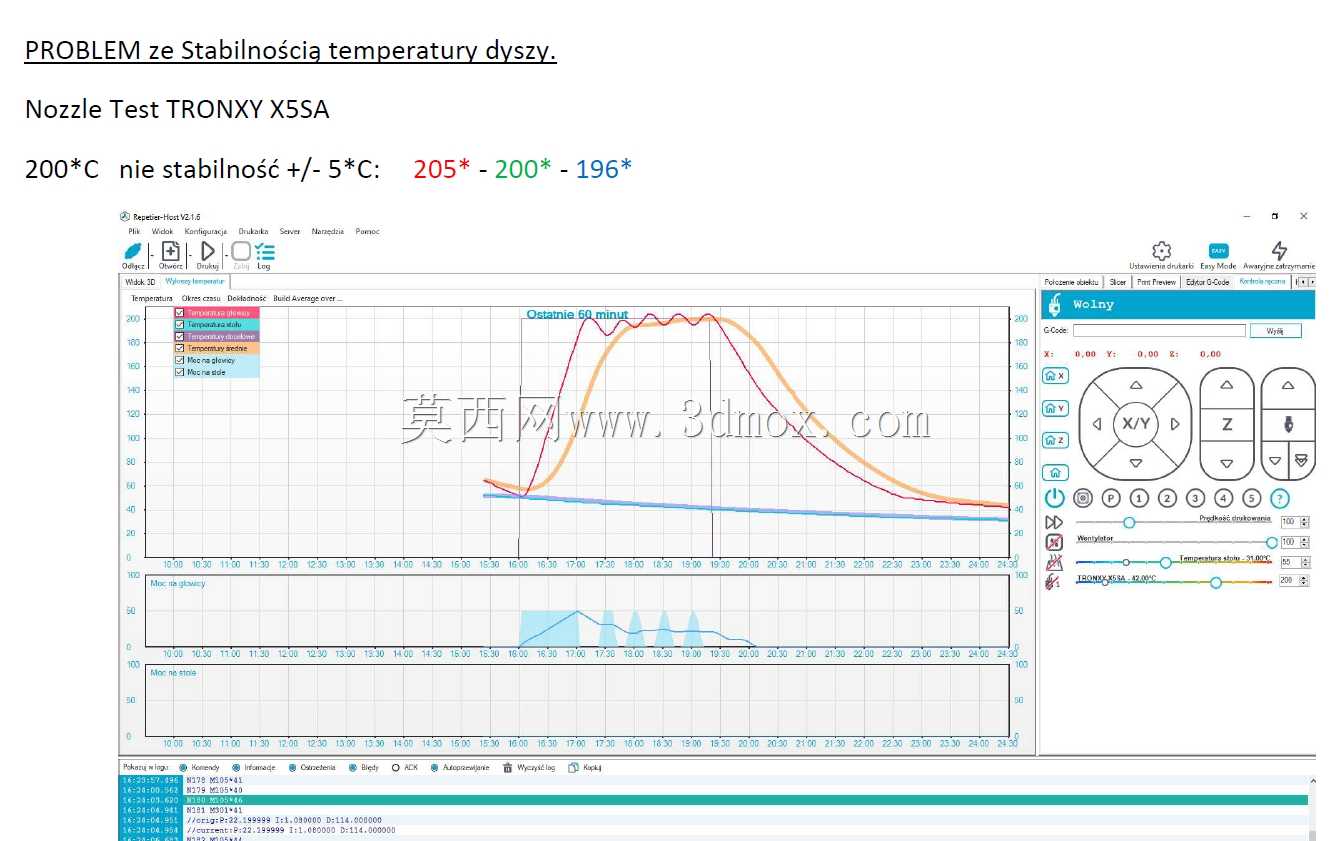

　　在桌面级FDM 3D打印的实际生产作业中，喷嘴温度的稳定性直接决定了耗材熔融状态的一致性，是影响打印件层间结合力、表面成型质量、尺寸精度的核心控制要素。不少使用TRONXY X5SA机型的从业者在批量打印PLA、ABS、PETG等不同耗材时，常会遇到喷嘴实际温度在设定值上下大幅波动的问题，比如设定200℃打印时，实测温度会在195℃到205℃区间跳变，这种波动会导致耗材挤出量忽大忽小，轻则出现打印件表面拉丝、层纹错乱，重则引发堵头、耗材碳化、打印件翘曲变形等批量报废问题。这套针对Chitu主板的温度PID调节方案，就是围绕喷嘴温控回路的参数校准展开，从控制逻辑层面解决温度波动的根源问题。

　　从设备实际应用场景来看，不管是个人创客的桌面打印工坊、职业院校的3D打印实训教室，还是小型加工服务点的小批量零件打印作业，TRONXY X5SA都是保有量较高的机型，这类设备出厂时的默认PID参数多是基于标准测试环境下的通用标定值，当设备使用环境温度变化、更换不同功率的加热棒、更换不同精度的热敏电阻、甚至加装 enclosure 保温 enclosure 之后，原有控制参数就会出现适配性问题，导致温控回路的响应滞后或者超调，也就是大家常遇到的温度冲温、温度掉温、稳态波动过大的现象。

　　这套调节方案的设计思路，完全贴合Chitu主板的原生控制逻辑，不需要额外加装硬件改装件，只需要通过主板自带的PID自整定功能，结合实际工况下的温度采样数据，重新匹配比例、积分、微分三个控制环节的参数，让加热回路的输出功率可以精准匹配喷嘴的散热速率。具体来说，比例环节负责根据当前温度与设定值的差值快速调整输出功率，避免温度偏差过大；积分环节负责消除长期存在的稳态温度误差，避免温度长期偏低或者偏高；微分环节负责预判温度的变化趋势，提前调整输出功率，抑制温度超调，避免温度冲到设定值以上过多再回落。

　　在实际校准操作的过程中，首先要明确喷嘴组件的安装边界：TRONXY X5SA的喷嘴加热块距离X轴滑台的安装间隙为3mm，热敏电阻的安装孔深度为8mm，加热棒的插入深度要完全覆盖加热块的加热区域，不能出现悬空或者接触不良的情况，否则即使PID参数调整到位，也会因为温度采样不准、加热效率不足导致温控失效。校准时要保证喷嘴处于正常工作的安装位置，不要在喷嘴悬空、没有安装散热风扇的状态下进行整定，否则整定出来的参数和实际打印工况的散热条件不匹配，装机使用后依然会出现温度波动。

　　从功能特性上来说，校准完成后的温控回路，可以将喷嘴的稳态温度波动控制在±1℃以内，不管是长时间恒温待机，还是连续数十小时的批量打印过程，温度都不会出现大幅跳变。针对不同耗材的打印温度区间，比如PLA常用的190-210℃、ABS常用的230-250℃、PETG常用的220-240℃，都可以通过对应的PID参数整定，获得最优的控制效果，避免因为温度波动导致的耗材降解、挤出不畅等问题。另外，这套调节逻辑同样适用于热床的温度控制校准，X5SA的热床面积较大，出厂默认参数容易出现热床中心和边缘温差大、升温超调的问题，用同样的PID整定思路，也可以大幅提升热床的温度均匀性，减少打印件翘边的概率。

　　不少从业者在调整PID参数的时候容易陷入误区，比如盲目照搬其他机型的参数，或者只整定一次就长期使用，实际上当设备更换了散热风扇、更换了不同材质的喷嘴喉管、甚至是设备搬迁到海拔差异较大的地区，空气散热效率发生变化之后，都需要重新进行PID整定，才能保证温控的稳定性。在整定过程中，要注意观察温度曲线的变化：如果温度上升到设定值后出现多次上下震荡才稳定，说明比例增益过大、积分时间过短；如果温度上升缓慢，长时间达不到设定值，说明比例增益过小，需要逐步调整参数，直到温度曲线可以平滑上升到设定值，之后保持极小的波动范围。

　　从结构适配的角度来说，这套PID调节方案完全适配TRONXY X5SA的原装Chitu主板硬件，不需要修改主板的接线或者更换元器件，所有参数调整都可以在主板的触控操作界面完成，不需要连接电脑发送复杂的G代码指令，即使是没有太多电控基础的结构设计人员、设备运维人员，也可以按照操作流程完成校准。校准完成后，可以将参数永久保存在主板的存储芯片中，后续断电重启也不会丢失，不需要每次开机重新设置。在实际打印测试中，经过PID校准的设备，打印薄壁零件时的壁厚一致性可以提升15%以上，打印大尺寸平面零件时的表面平整度明显改善，因为温度波动导致的堵头故障发生率可以降低60%以上，大幅减少设备维护的时间成本，提升连续打印的可靠性。
