3D打印机Z轴20mm垫高定位距离块

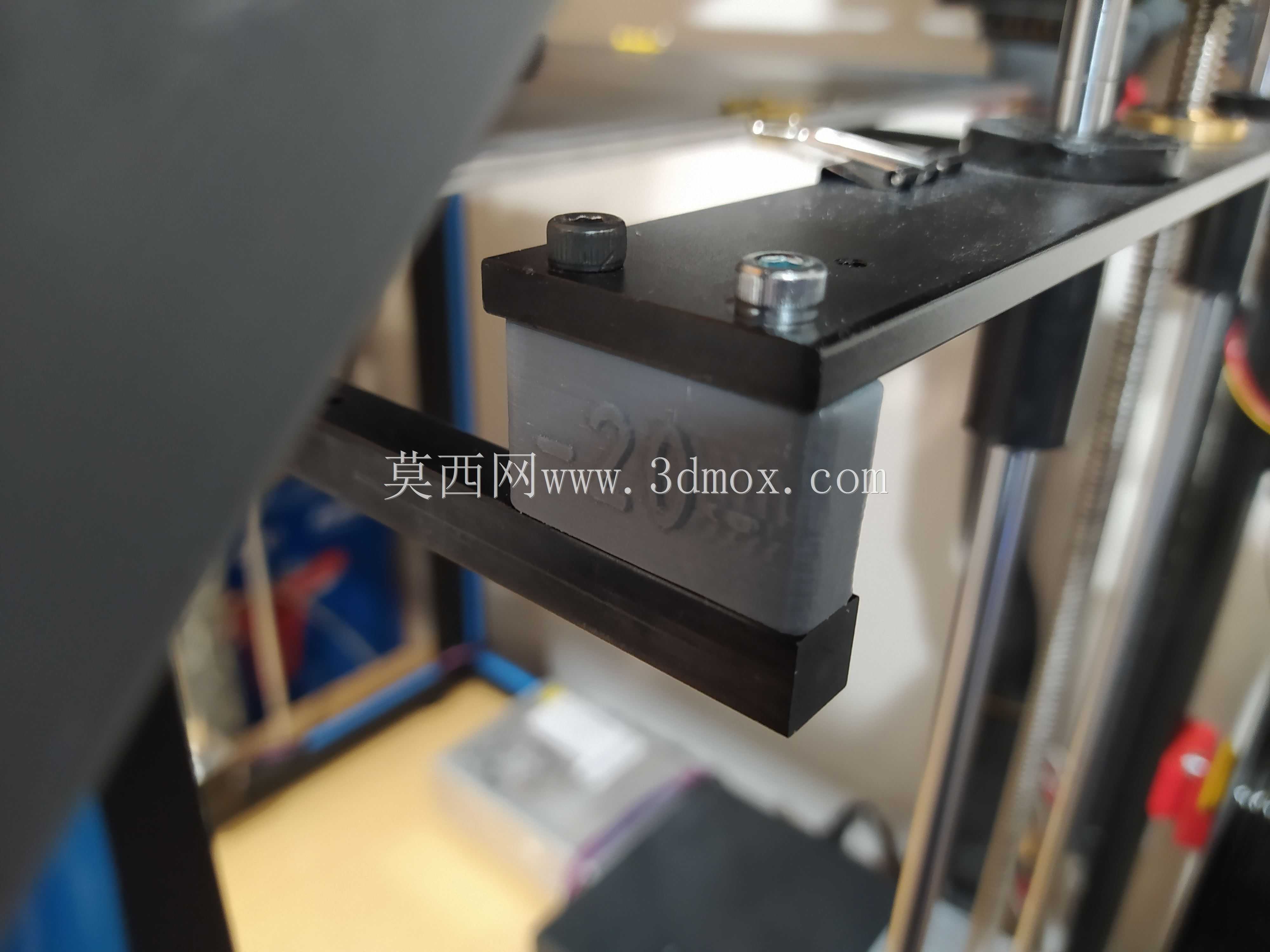

　　在FDM熔融沉积型3D打印机的改装与调试作业中，Z轴行程的适配调整是很多用户更换热端、加装玻璃平台、更换弹性打印面后都会遇到的实际问题，这款距离块正是针对这类场景设计的Z轴垫高定位构件，核心作用是将设备原Z轴的有效行程上限从393mm拓展至414mm，无需对原有机架的铝型材框架做切割、打孔等不可逆改动，就能快速完成Z轴打印空间的拓展，适配更高尺寸的模型打印需求。从结构设计来看，这款距离块采用整体式矩形块结构，主体厚度为20mm，对应Z轴方向的垫高量，块体上开设的两个沉头安装孔位置完全匹配TRONXY X5SA机型Z轴顶端的型材安装孔位，安装时无需额外测量孔距，直接将原有Z轴顶端的限位固定件拆下，把距离块垫装在限位件与型材端面之间，

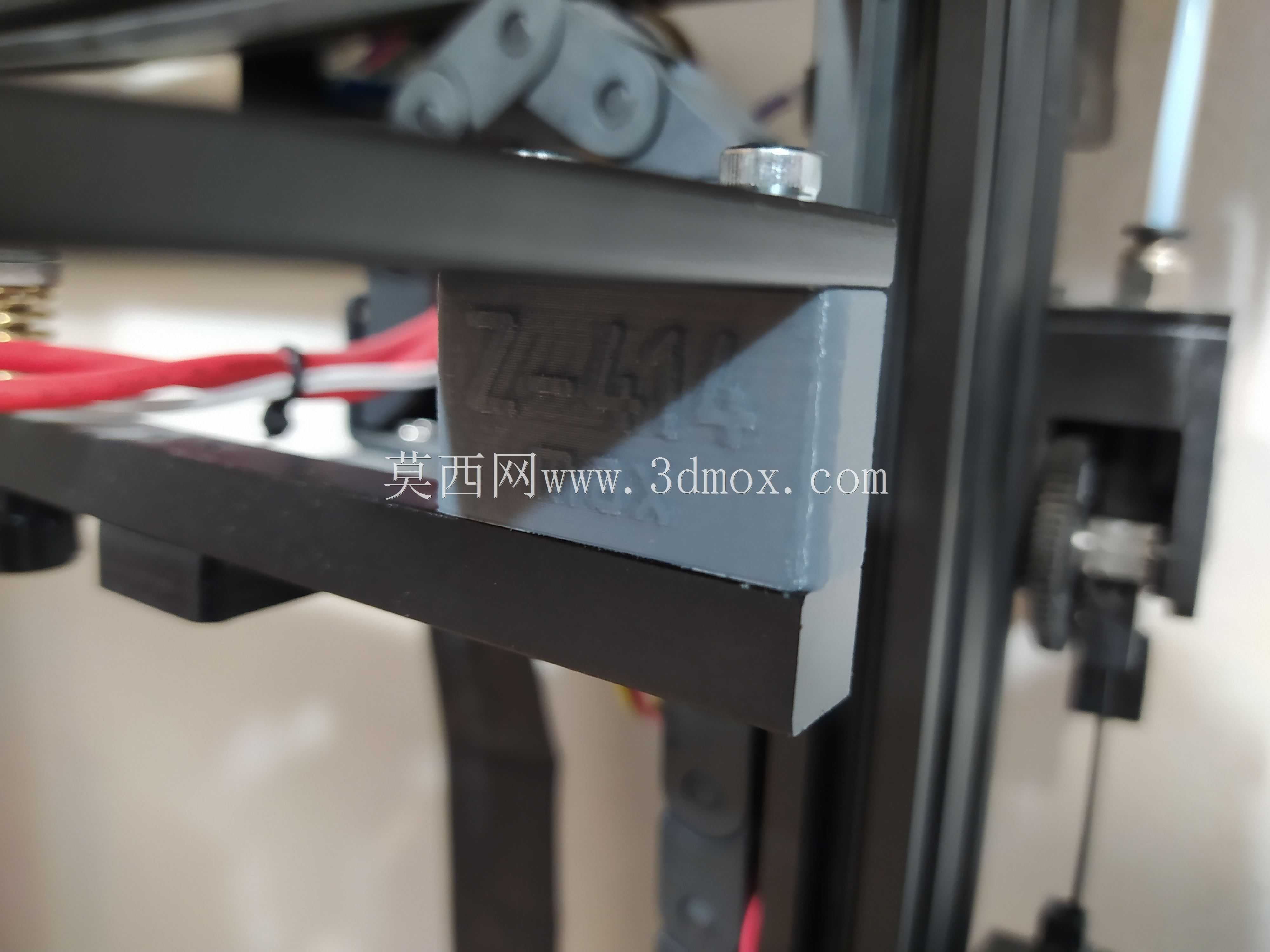

　　再用原有螺丝穿过沉孔锁紧即可完成安装，沉孔的深度设计刚好能让螺丝头完全没入块体表面，不会出现凸起干涉Z轴运动部件的问题。块体侧面加工的数字标识是直接在实体上做的凹陷刻字，不会因为长期的设备振动、拆装摩擦出现标识磨损脱落的问题，方便后期设备维护时快速识别垫块厚度，避免不同厚度垫块混装导致的Z轴行程校准错误。从实际使用的工况角度考虑，这类垫块在设备运行过程中主要承受Z轴顶端限位结构的静压力，以及Z轴快速移动时带来的小幅振动载荷，因此块体的平面度公差控制在0.1mm以内，两个安装端面的平行度公差控制在0.05mm以内，避免因为垫块本身的形位公差导致Z轴龙门架安装倾斜，进而引发打印层纹错位、X轴运动卡顿等问题。在安装边界方面，

　　这款垫块的外形尺寸完全适配TRONXY X5SA机型Z轴顶端的安装空间，块体边缘与Z轴的同步带、线材走线槽之间预留了足够的安全间隙，安装后不会出现摩擦同步带、挤压线材的问题，也不会干涉Z轴顶端的光电限位开关触发位置，安装完成后只需要重新对Z轴做一次零点校准，就能正常使用拓展后的Z轴行程。不同于很多用户自行手工切割的亚克力、木板垫块，这款距离块的结构经过实际装机验证，安装孔位的同轴度、端面的平行度都经过校准，不会出现因为手工加工误差导致的安装错位问题，对于需要小幅拓展Z轴打印高度、又不想改动原有设备主体结构的用户来说，这种加装垫块的方式是成本最低、改动最小的方案，既不会破坏原有设备的结构强度，也能快速满足大尺寸模型的打印需求。

　　在实际的打印作业中，加装该垫块后Z轴的运动刚性不会受到影响，因为垫块是完全垫装在原有型材的端面，整个Z轴的受力路径还是沿着铝型材的轴向传递，没有额外的悬臂受力结构，长期使用也不会出现Z轴晃动、精度下降的问题。块体的边角位置都做了小尺寸的倒角处理，安装时不会因为锋利的边角划伤线材或者操作人员的手部，细节设计符合机械配件的安全设计要求。
