皮划艇可调铰链式座椅支撑结构

　　这套座椅支撑结构面向小型敞开式皮划艇的座舱内部改装场景，核心解决不同艇身内部宽度下座椅安装位适配性不足的问题。常规量产皮划艇的座舱侧壁间距随艇型长度、定位用途差异存在明显波动，竞速款艇身窄、休闲款艇身宽，传统固定式座椅支架仅能匹配单一艇型的安装孔位，用户更换艇具或者后期加装座椅时，往往需要现场切割铝合金支架、重新打孔定位，不仅破坏艇身内壁的防水结构，改装后的支架支撑强度也很难达到长期使用要求。

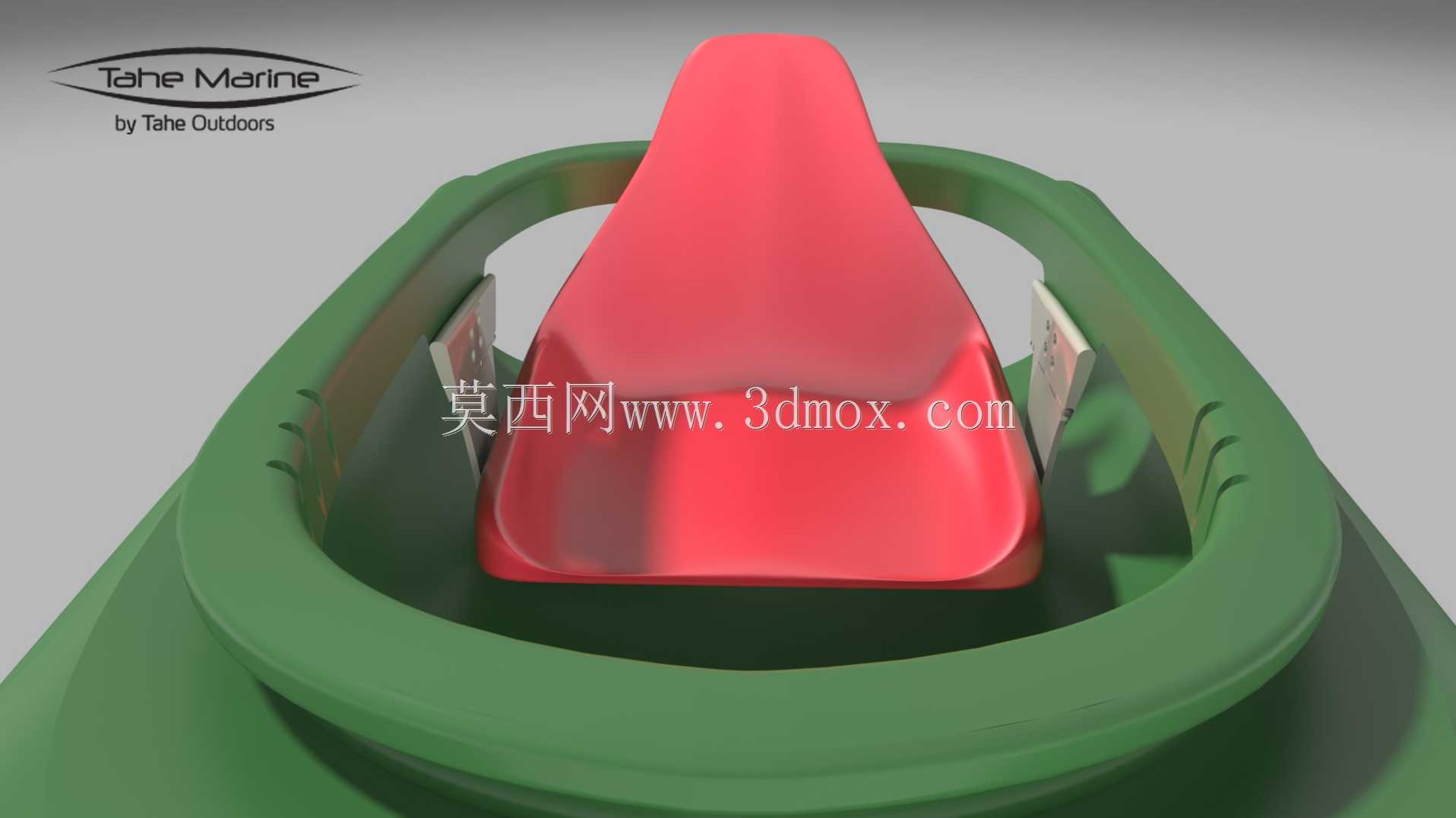

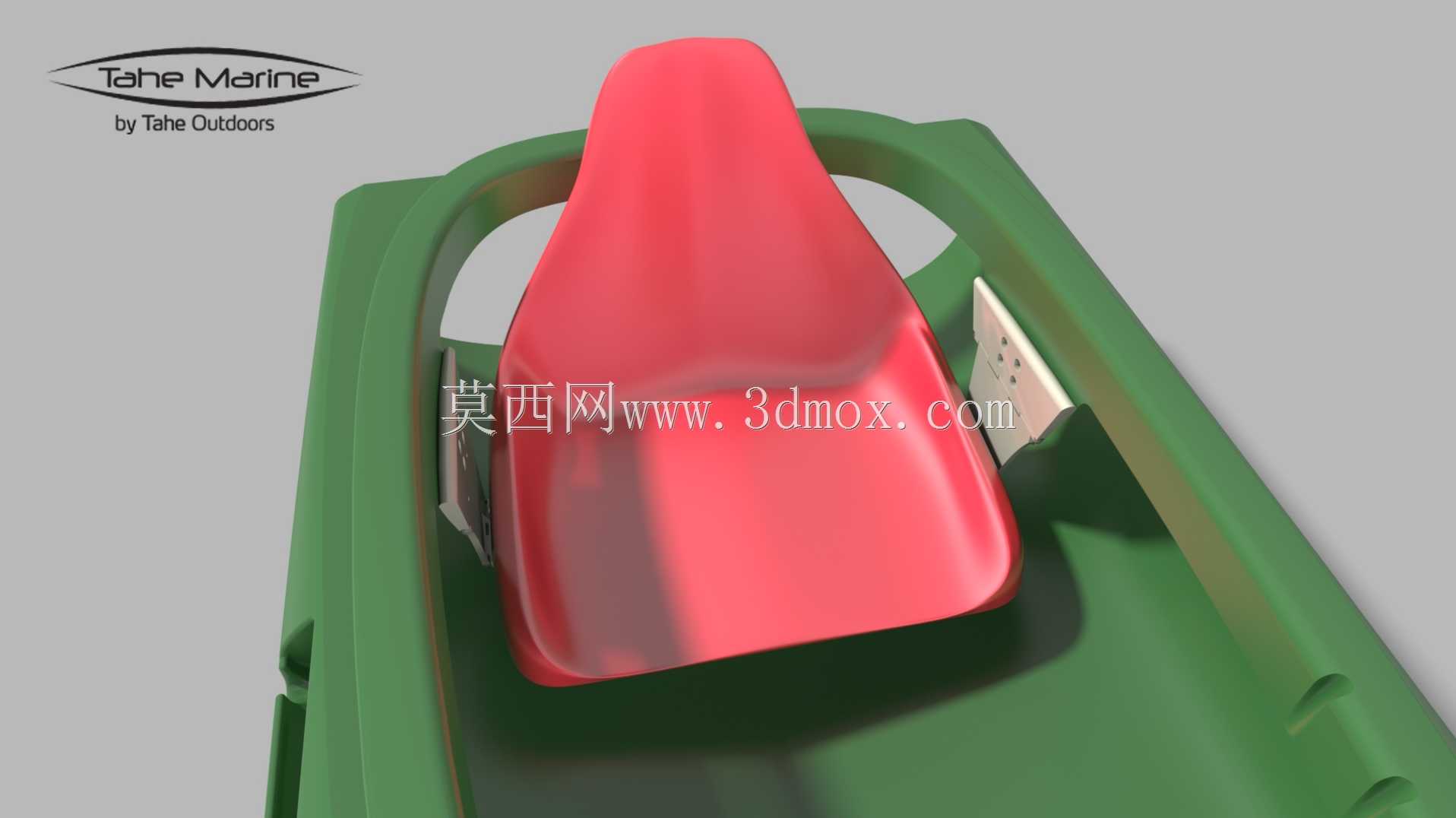

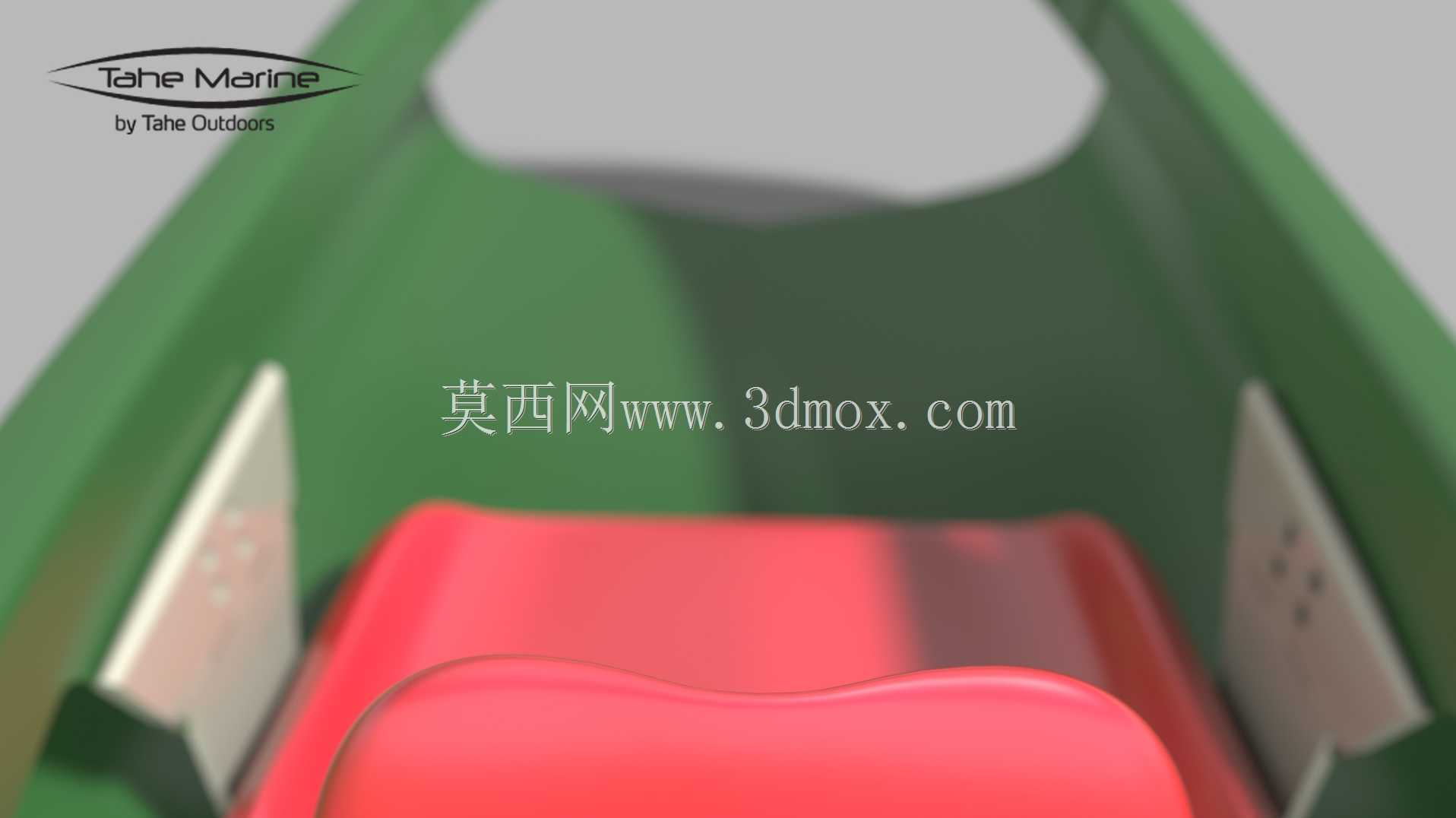

　　结构上采用双侧独立铰链作为核心调节单元，左右两侧的支撑立板分别通过铰链与座椅承载底座连接，铰链的旋转轴线沿艇身前后方向布置，当支架放入不同宽度的座舱时，两侧立板可以绕铰链轴线向外或者向内翻转，立板外侧的贴合面能够始终紧贴皮划艇的内侧舱壁，不需要改变底座本身的宽度尺寸。立板与舱壁接触的位置预留了安装孔位，实际装配时可以根据舱壁的弧度选配不锈钢自攻螺丝或者结构胶进行固定，铰链的转动副预留了合适的阻尼预紧力，调整到贴合位置后可以通过铰链侧的锁止螺钉固定转角，避免航行过程中支架出现松旷晃动。

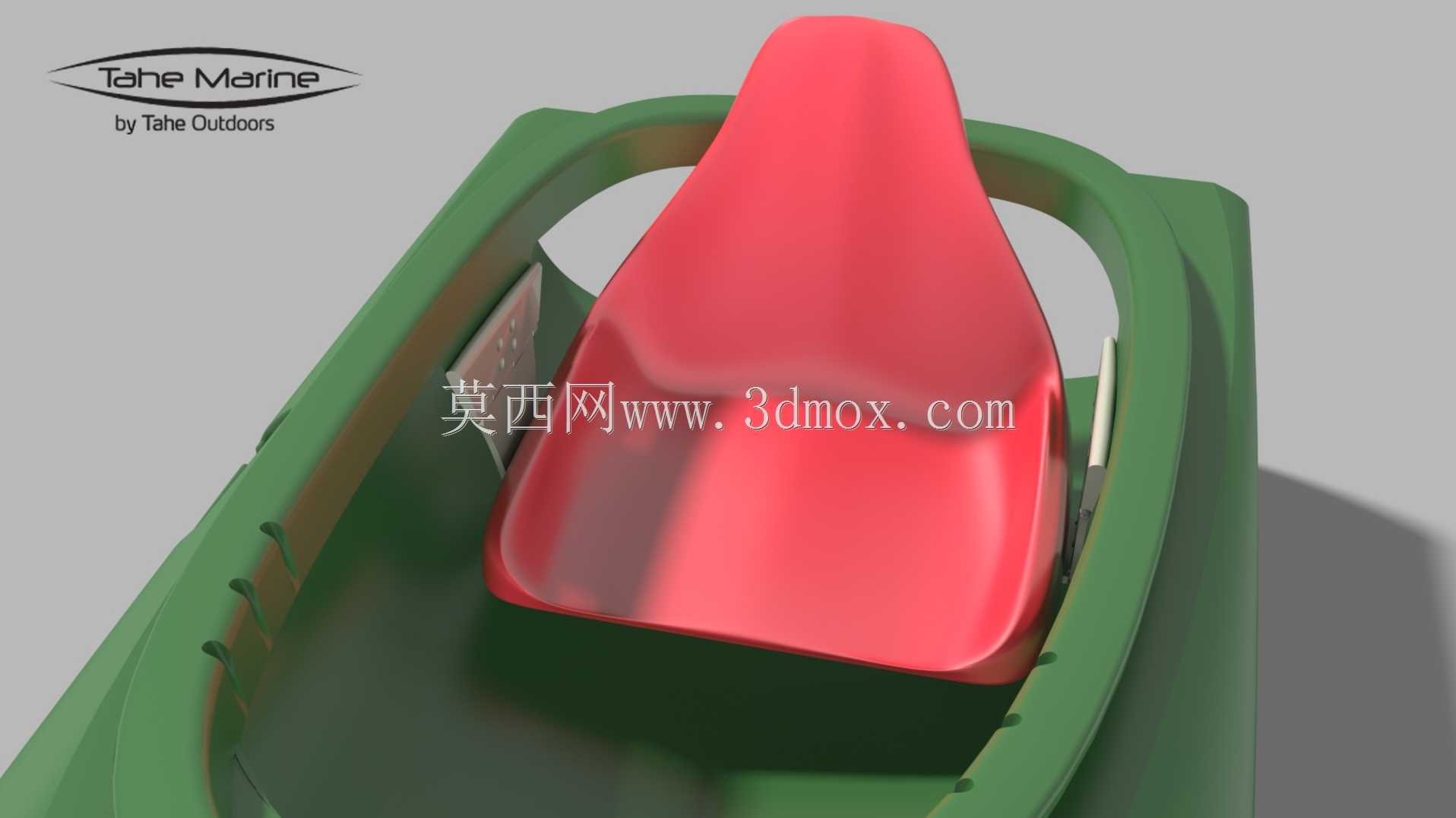

　　座椅承载部分采用曲面成型的座体结构，座面的凹陷弧度贴合人体坐姿下的臀部曲线，边缘做了圆滑过渡处理，避免硬质棱角在长时间划行时摩擦腿部。座体下方的支撑框架和铰链安装座为一体化结构，载荷传递路径从座面直接传导到两侧铰链，再通过立板分散到艇身侧壁，相比传统底部支撑的座椅结构，这种侧向传力的形式不会占用座舱底部的储物空间，也不会和艇底的排水棱、脚踏安装位产生干涉。

　　从安装边界来看，整套结构的宽度调节范围覆盖了主流休闲皮划艇的座舱内宽区间，最小适配窄身艇的侧壁间距，最大可以适配宽体钓鱼款皮划艇的座舱尺寸。高度方向上，铰链安装座的位置距离座体底面保留了足够的间隙，用户可以根据自身腿长在支架下方加装不同厚度的垫高垫块，调整座椅的整体高度，适配不同划行姿势下的腿部伸展角度。立板的外形做了切角处理，靠近座舱前后端的位置收窄，不会和皮划艇座舱边缘的防水卷边发生碰撞。

　　实际使用场景中，这套结构既可以用于新艇的原厂座椅配套，也可以作为老旧皮划艇座椅损坏后的替换改装件。户外划行时船体受到水面波浪冲击会产生持续的交变载荷，铰链位置的铰接结构可以小幅释放艇身形变产生的内应力，避免硬连接支架在艇身轻微形变时出现连接点撕裂的问题。设计过程中针对不同宽度艇身的适配状态做了运动校核，确认两侧立板在整个调节角度范围内都不会和座体本身发生运动干涉，所有连接孔位都预留了密封垫圈的安装槽位，防止安装孔位置出现渗水问题。
