交叉输送顶升旋转换向输送机构

　　这套机构针对输送线末端或两条正交输送线之间的托盘换向需求设计，核心动作是将承载工件的托盘从低位输送面抬升，脱离原输送辊道或皮带支撑后完成90度回转，再下降至另一方向的输送高度，从而在不占用额外转弯半径、不配置复杂弯道导轨的前提下，实现工件在纵横两条产线之间的流转。现场布局中，这类结构常出现在装配线与检测线交接位、缓存区与加工工位接驳处、多层输送线的换层入口，尤其适合车间通道狭窄、无法布置弧形转弯输送机的场景。

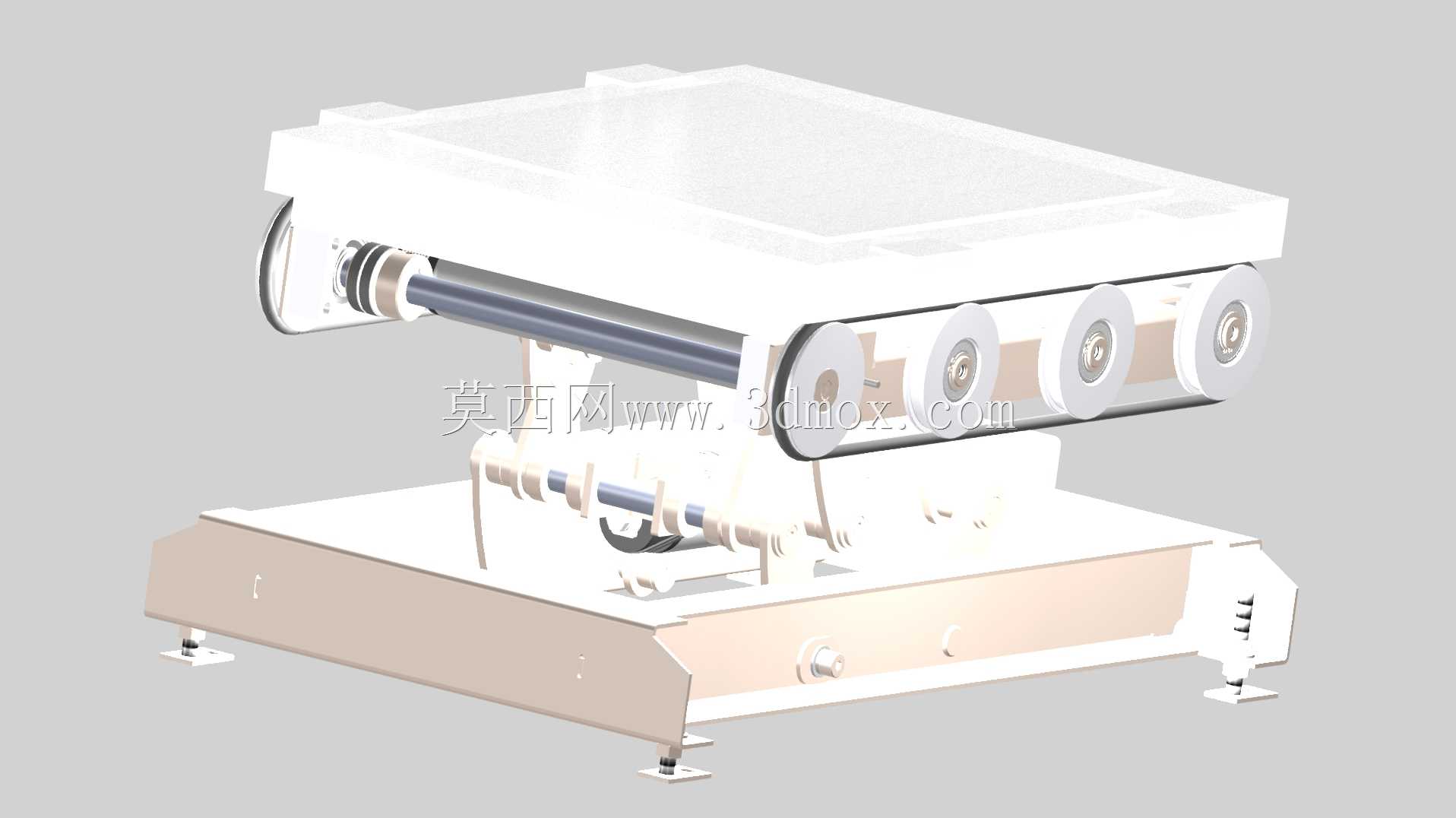

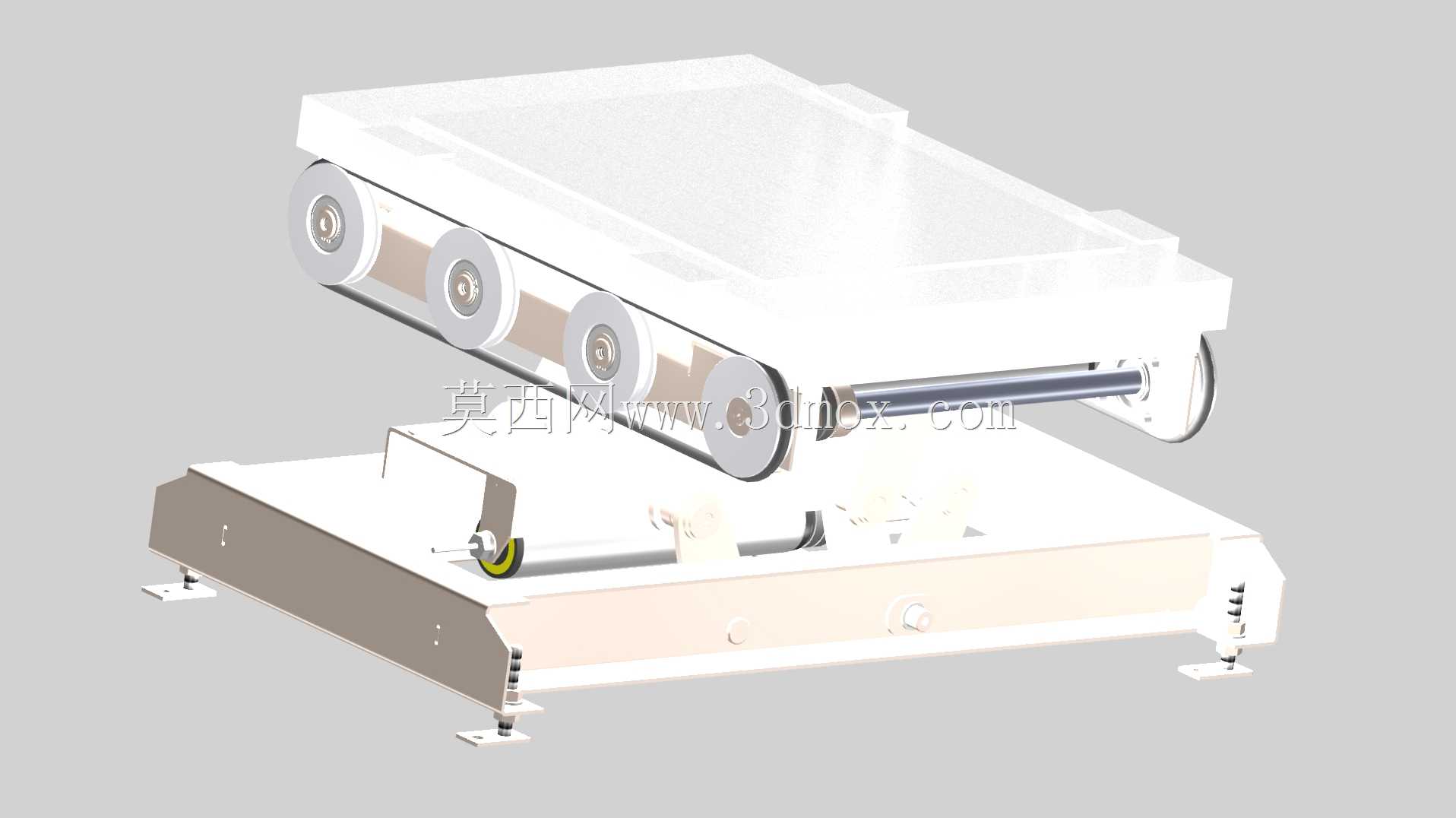

　　从动作逻辑看，托盘进入机构上方后，先由横向输送段承接并定位，顶升组件动作，将托盘从225mm的低位输送面抬升至325mm高度，抬升行程约100mm。抬升过程中托盘完全离开原有输送支撑，避免旋转时与周边固定护栏、辊筒发生干涉；到达上位后，旋转驱动带动托盘及上部承载面回转90度，使工件来料方向与下一段纵向输送线方向一致，随后顶升下降，托盘落回对应输送面，由下一方向的输送机构送出。整个动作节拍紧凑，抬升与旋转的动力相互独立，便于在调试时分别设定升降速度、回转角度和到位缓冲位置。

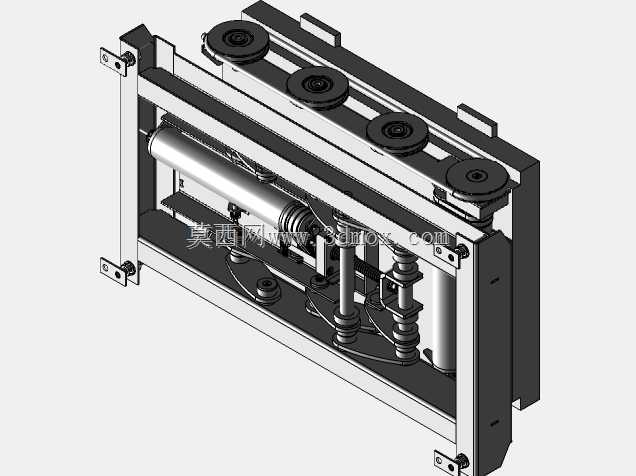

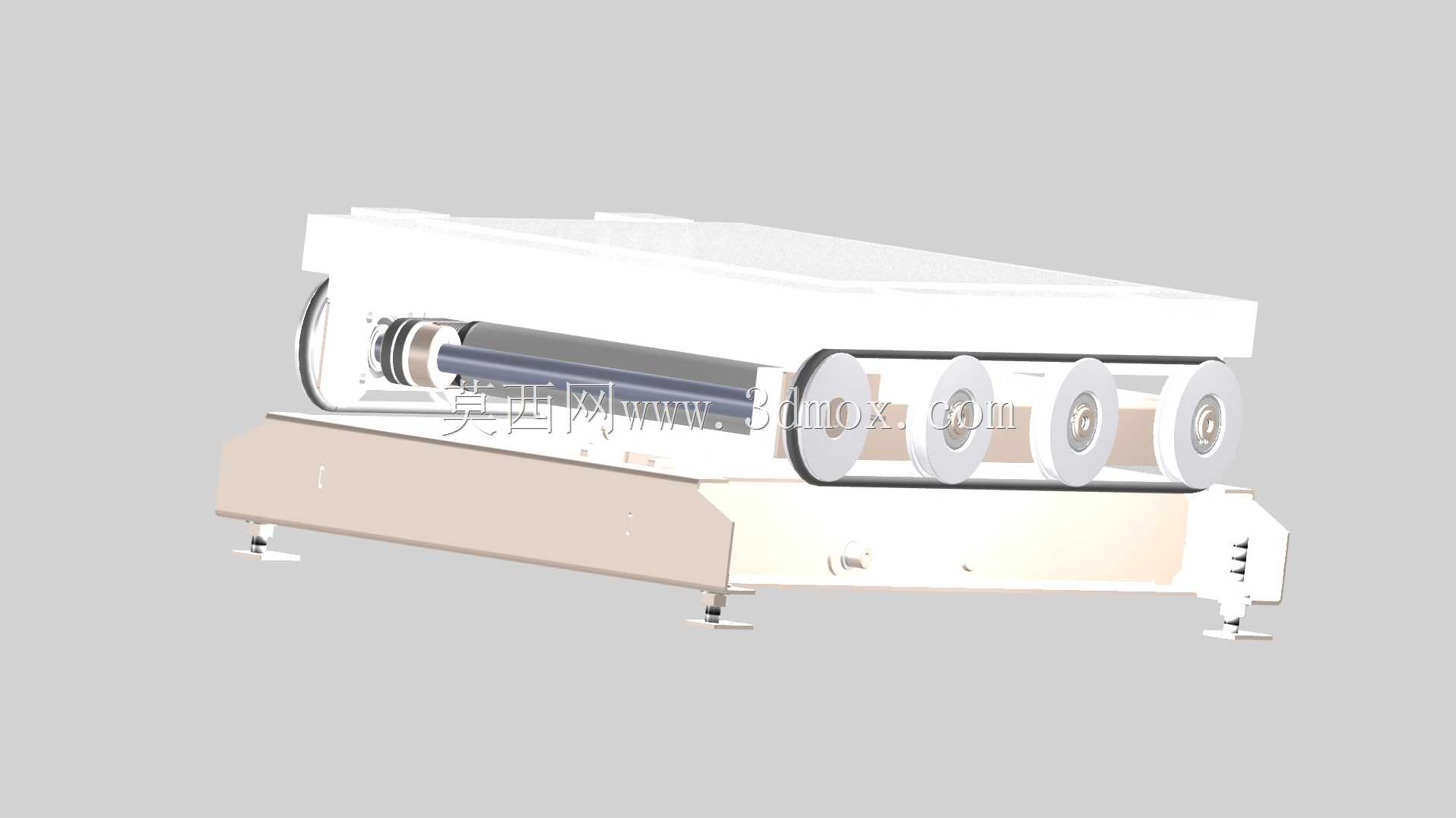

　　结构上，下部为机架与升降导向部分，承担整机承重并保证顶升过程的垂直精度；中部布置驱动辊筒、传动带及张紧元件，负责托盘在水平方向的输送；上部承载面在顶升后随旋转组件一起转动，实现换向。多组辊轮沿输送方向排布，支撑面连续，托盘通过时不会出现明显跌落或卡滞。传动带采用环形闭合布置，张紧位置预留调节量，长期运行后出现松弛时可通过张紧结构补偿，不必拆卸主体框架。

　　设计思路上，优先解决的是小空间内的换向问题。常规转弯输送需要按托盘尺寸预留弯道半径，设备占地呈扇形，而顶升旋转方式只需要在直线输送段中嵌入一个与托盘尺寸相近的工位，平面布局接近矩形，对产线排布更友好。其次是避免工件在换向时与输送面摩擦：如果直接在固定辊道上推动托盘旋转，托盘底部会与辊面产生滑动摩擦，既损伤托盘，又需要很大的回转驱动力；抬升后再旋转，工件与固定输送件完全脱离，回转阻力仅来自回转支承本身，动作更平稳。

　　安装边界方面，机构底部设置可调支脚，用于现场调平并补偿地面误差；机架四周需要预留维护空间，尤其是驱动辊筒、张紧轮和升降导向部位，应保证检修时能够接近紧固件和传动件。上方与前后输送线对接时，要保证低位承接面高度与来料辊道一致，抬升上位空间内不得布置桥架、传感器支架等固定障碍物，防止托盘回转90度时发生碰撞。选型时还需结合托盘尺寸、工件重量和节拍，核算顶升承载、旋转扭矩及辊筒输送阻力，确保在满负载工况下启动、停止和回转到位均无明显冲击。整体建模完整表达了机架、输送辊、传动带、顶升及旋转相关结构的装配关系，可作为自动化物流线中换向工位的结构参考。
