全包式防飞溅安全防护护目镜设计

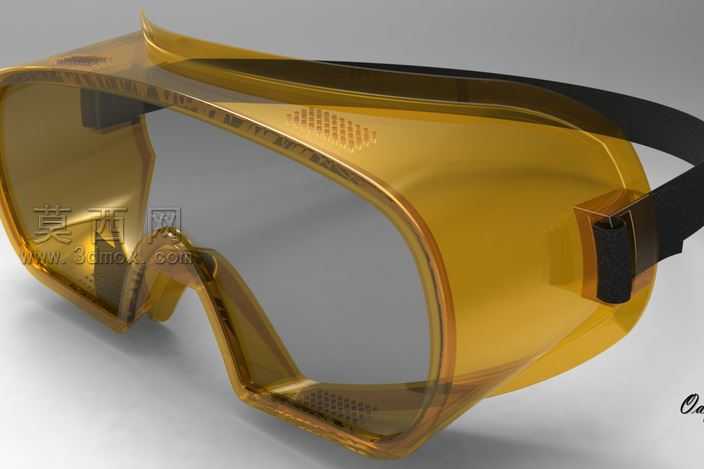

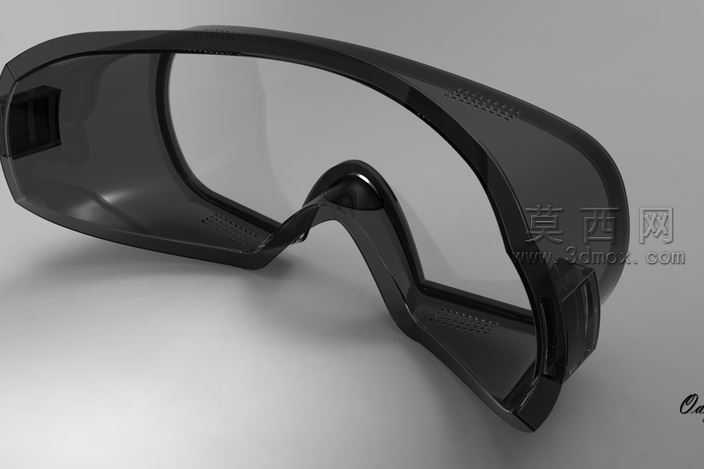

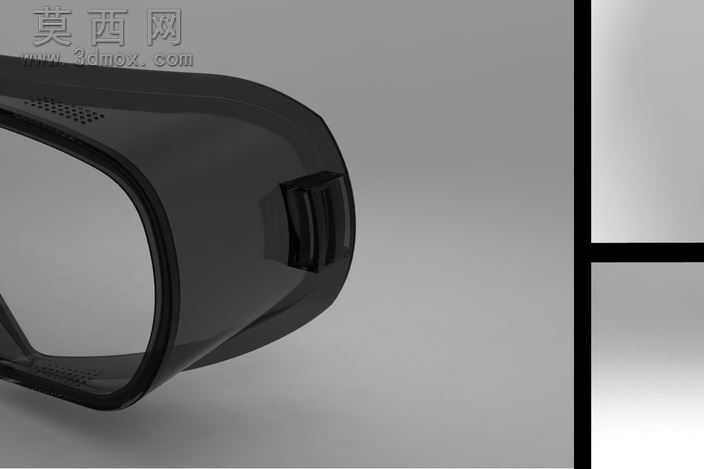

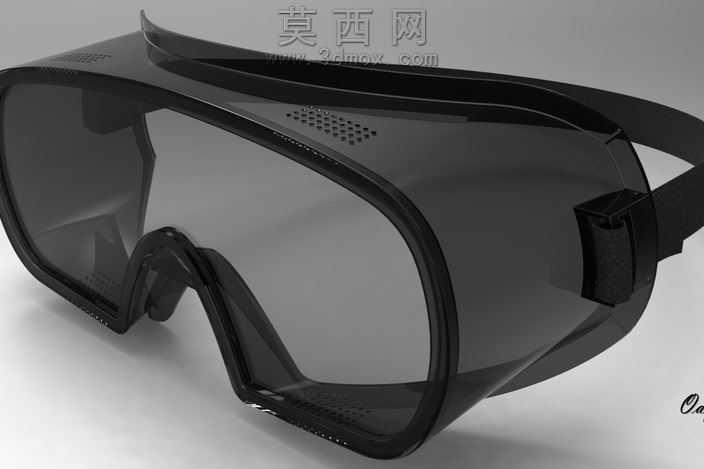

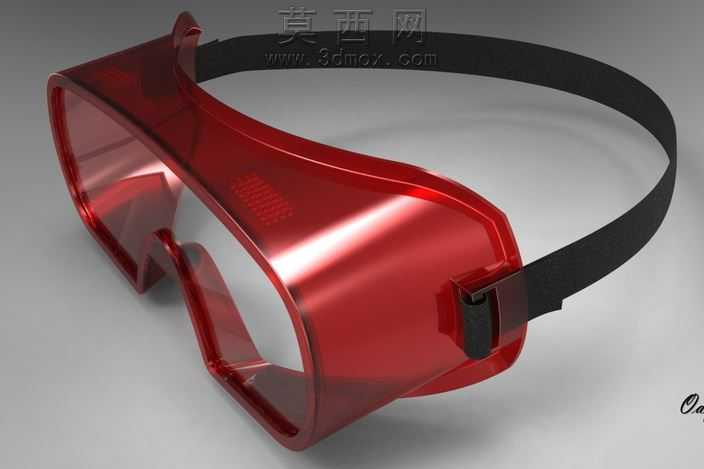

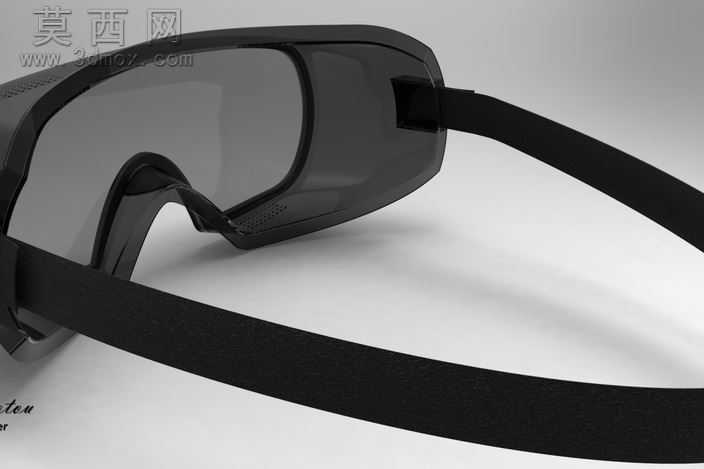

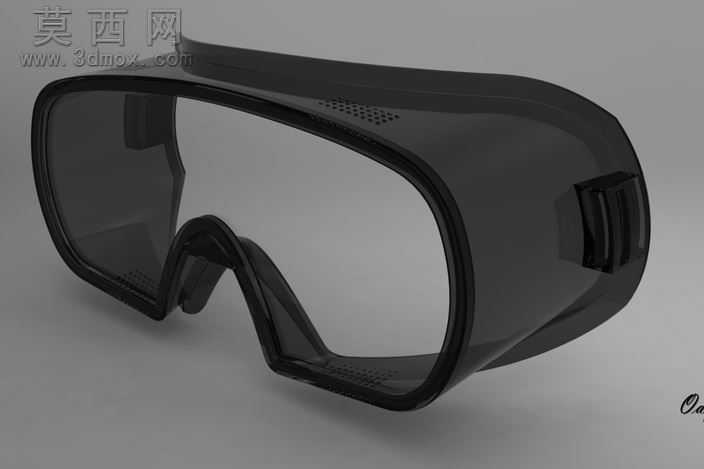

本安全护目镜三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循人体工学设计逻辑与工业防护用品的实用性能要求，整体采用一体化全包覆结构设计，能够完整覆盖使用者眼部及周边面部区域，有效阻隔作业过程中产生的飞溅碎屑、粉尘颗粒、轻度化学溅射物对眼部的伤害。模型构建阶段首先通过基准面草图绘制护目镜的整体外轮廓曲线，精准匹配亚洲成年人面部轮廓的曲面弧度，确保佩戴时的贴合度与密封性，镜框主体采用加厚曲面放样生成，边缘处做了圆滑过渡处理，避免佩戴时对面部造成压痕或剐蹭。镜片部分采用独立的曲面实体建模，设置了符合光学防护要求的曲面曲率，既保证足够的视野范围，又避免视觉畸变，镜片与镜框的衔接处设计了嵌入式卡槽结构，模拟真实产品中镜片的密封安装工艺，可有效阻挡细小颗粒物从衔接缝隙进入护目镜内部。镜框上方与下方区域设计了阵列式透气孔结构，通过线性阵列与圆周阵列结合的方式完成建模，透气孔采用内斜向开孔设计，在保证护目镜内部空气流通、减少镜片起雾概率的同时，不会让外部飞溅物直接通过透气孔进入内部。镜腿连接部位设计了可调节卡扣结构，通过多实体建模完成卡扣的活动配合关系模拟，能够适配不同头围尺寸的使用者佩戴，鼻托部分采用与镜框一体化的曲面凸起设计，贴合鼻梁轮廓，提升佩戴稳定性。材质渲染阶段，镜框部分采用半哑光黑色硬质工程塑料材质，添加了细微的磨砂纹理贴图，还原劳保防护用品的耐磨质感，镜片部分采用深灰色半透明防冲击PC材质，调整了材质的透明度与反射参数，既体现镜片的通透视野属性，又表现出深色镜片的防强光、防冲击特性，透气孔与卡扣部位做了轻微的材质明暗区分，突出结构细节。整体模型结构完整，所有装配配合关系清晰，曲面过渡顺滑无破面，可直接用于防护用品的结构验证、产品展示以及生产开模参考，完整还原了工业级安全护目镜的实用功能与外观特征。
