带防滑纹理定位凸点的调节旋钮

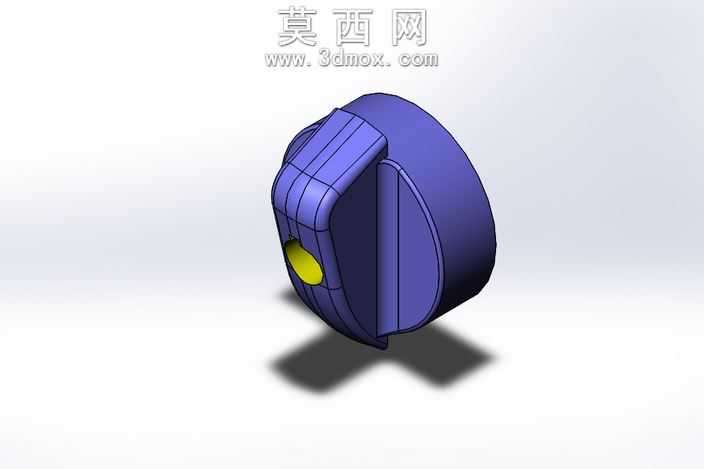

本旋钮模型采用三维参数化建模方式完成，整体造型贴合人工操作的人机工程学设计，主体为近似扁圆柱的握持结构，侧部设计有纵向排布的防滑凸棱纹理，能够在使用者旋转操作时增大接触摩擦力，避免手部打滑导致的调节精度不足问题，旋钮侧部设置的黄色圆形定位凸点，可用于标识旋钮的初始零位与调节档位位置，方便使用者快速识别旋钮当前的调节状态，降低操作误判概率。建模过程中首先绘制旋钮的主体轮廓草图，通过旋转凸台命令生成旋钮的基础基体结构，随后在侧部绘制防滑纹理的截面轮廓，通过阵列命令完成整圈防滑凸棱的均匀排布，保证每一条凸棱的尺寸、间距完全一致，避免出现纹理错位影响外观与握持手感的问题。定位凸点部分单独绘制草图后通过拉伸命令生成，与主体结构做合并处理，保证模型的整体性。材质设置方面，旋钮主体赋予深蓝色哑光塑胶材质，调整材质的粗糙度参数模拟普通工程塑料的磨砂质感，避免渲染时出现过度反光的失真效果，定位凸点部分赋予明黄色半哑光塑胶材质，与主体深蓝色形成强烈的视觉对比，让定位标识更加醒目突出。模型的内部结构预留了与调节轴配合的安装卡槽，卡槽的尺寸按照常规调节转轴的标准规格设计，能够适配多数常见的电位器、调节阀等部件的安装需求，卡槽边缘做了微小的倒角处理，既能够避免安装时出现锐边刮擦的问题，也能够在装配时起到导向作用，提升装配的顺畅度。渲染环节采用柔和的环境光源，从多个角度打光突出旋钮的轮廓结构与防滑纹理的立体感，阴影设置为软阴影模式，让整体渲染效果更加真实自然，清晰展现旋钮的外观细节与结构特征，可直接用于产品结构验证、外观展示、装配模拟等多种场景。
