带防尘过滤结构的7020规格风扇安装固定座

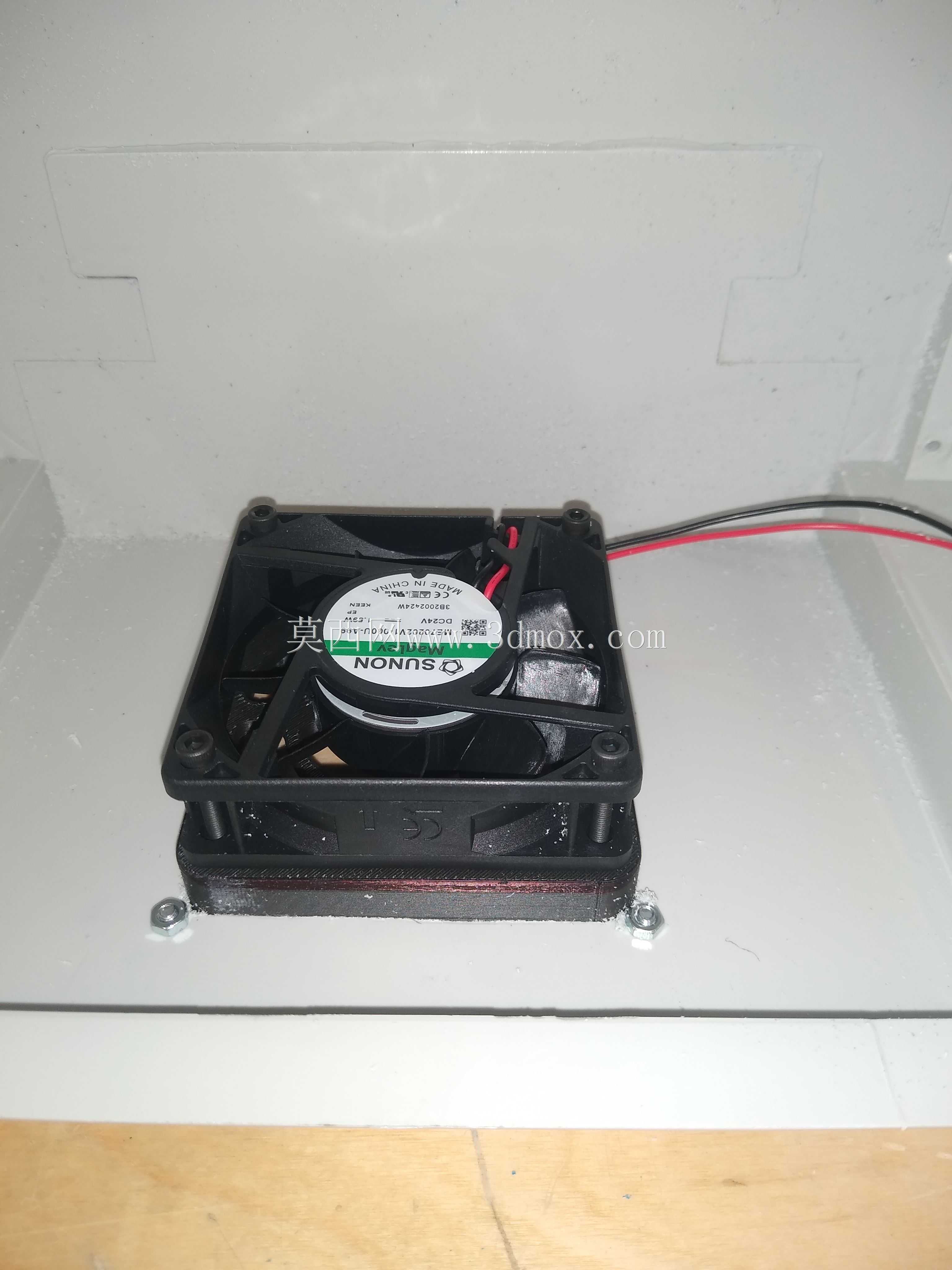

　　在各类工业电控柜、小型嵌入式设备、桌面级电子装置的散热系统搭建中，风扇安装固定件是容易被忽略但直接影响散热可靠性与长期运行稳定性的细节部件，这款适配70mm×70mm×20mm规格轴流风扇的安装座，整合了防尘过滤与快速安装的双重功能，可直接替代传统风扇网罩+独立过滤棉+安装支架的零散组合方案，减少装配环节的零件数量，降低现场安装的工时消耗。从实际应用场景来看，这类带滤尘结构的安装座，多用于车间环境下的小型控制盒、嵌入式工控终端、3D打印机控制仓、桌面型实验设备的通风散热位，这类场景往往存在少量浮尘、纤维碎屑，若直接安装裸露风扇，杂物会随气流进入设备内部，堆积在电路板、散热鳍片表面，长期使用会导致绝缘性能下降、散热效率衰减，

　　严重时还会引发电路短路故障，而集成过滤结构的安装座，可在进风端直接拦截大颗粒杂物，避免异物进入设备腔体。产品的功能设计上，没有采用常见的塑料卡扣压合滤棉的结构，而是在安装孔位嵌入黄铜螺纹嵌件，相比自攻螺丝孔反复拆装后容易滑牙的问题，黄铜嵌件的螺纹强度更高，可支持多次拆装维护，不管是前期装配时的反复对位调整，还是后期更换过滤棉、清理滤尘网的维护操作，都不会出现安装孔开裂、螺纹失效的问题，适配设备全生命周期的维护需求。滤尘部分的格栅采用了放射状加强筋结构，既保证了足够的通风通流面积，不会因为加装过滤结构导致风阻过大影响风扇送风效率，又能对内部的滤材起到支撑作用，避免风扇运行时的负压把滤材吸向扇叶引发异响或者干涉。整体的安装边界设计上，

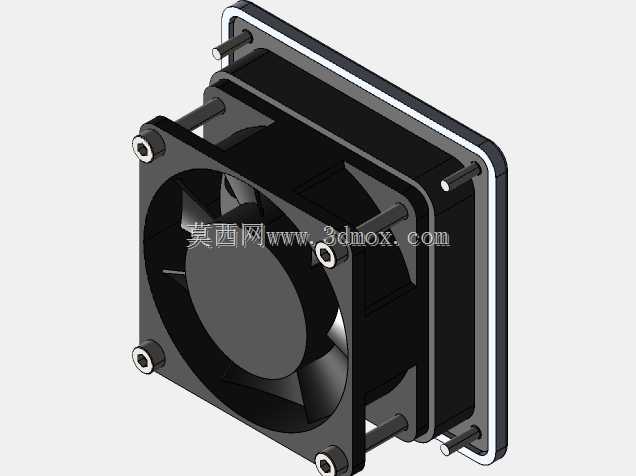

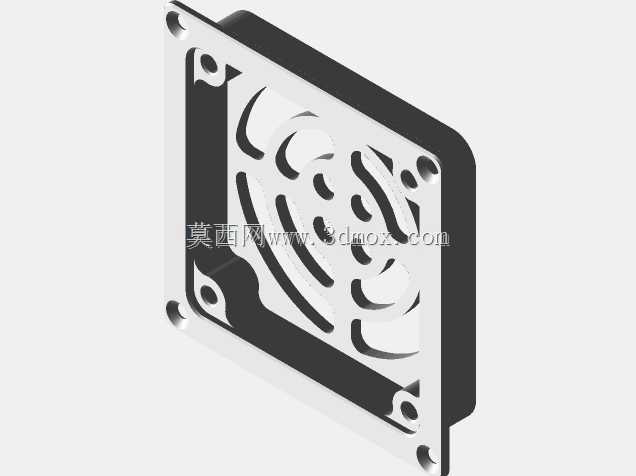

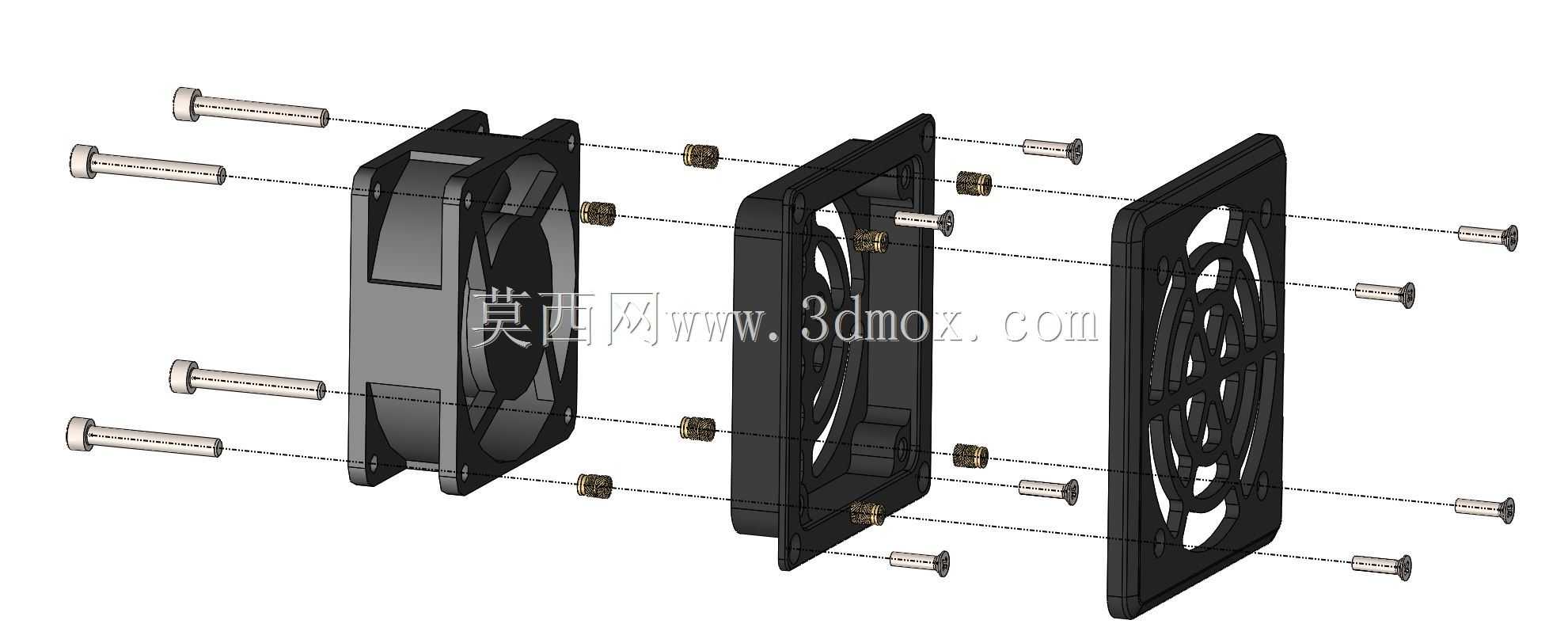

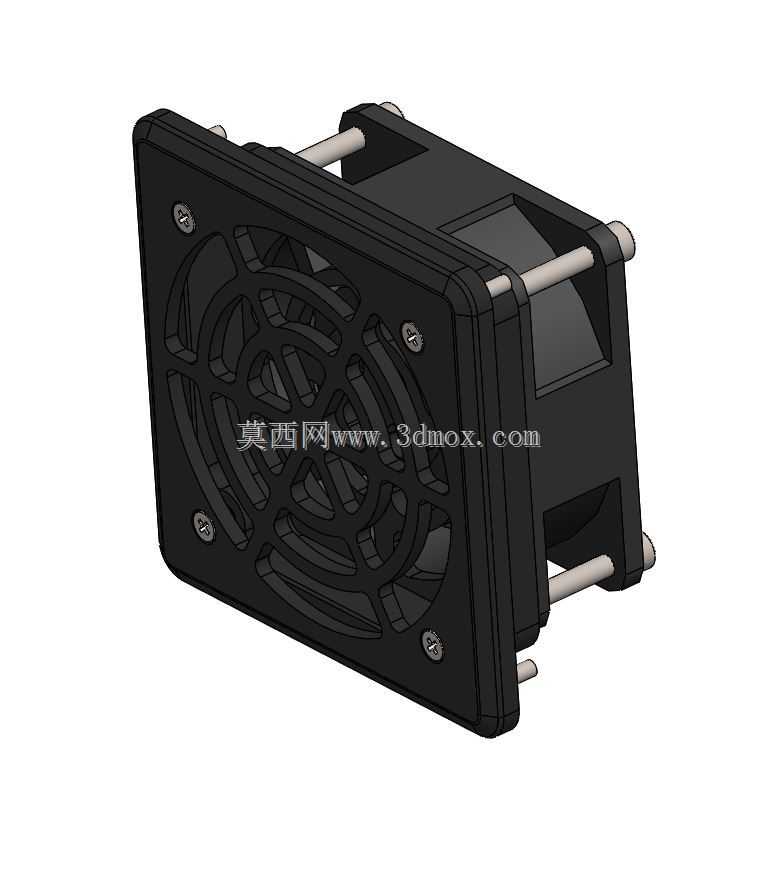

　　安装座的主体外轮廓与适配的7020风扇外廓匹配，安装孔位完全对齐标准70mm风扇的孔距，不需要额外在设备面板上重新打孔，可直接替换原有常规风扇安装支架，安装座的轴向预留了滤材的容纳空间，整体厚度控制在合理范围，不会过多占用设备内部的安装空间，对于内部布局紧凑的小型设备十分友好。设计思路上，这款安装座优先考虑了可制造性与使用便利性，整体结构采用一体化注塑成型的主体框架，配合金属连接柱实现风扇与安装面板的间隔固定，金属连接柱既起到了连接支撑的作用，也将风扇运行时的振动通过刚性连接传递到安装面板，避免塑料结构长期受振动影响出现疲劳断裂，同时安装座与风扇之间的间隔空间，也为滤材预留了足够的容尘空间，延长滤材的维护周期，减少日常维护的频次。

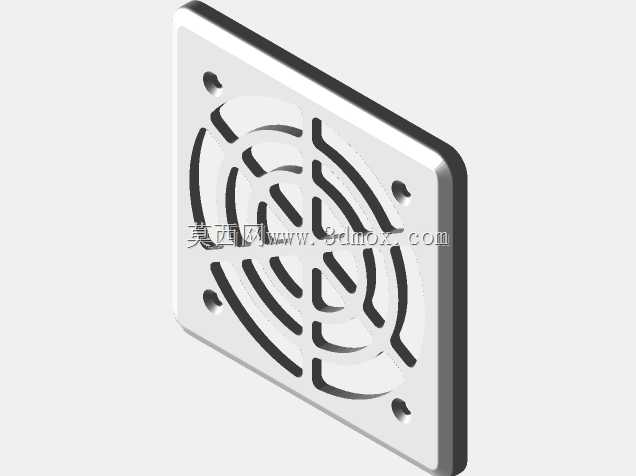

　　从结构细节来看，前端的防护格栅做了圆角过渡处理，没有尖锐的边角，装配过程中不会划伤操作人员的手部，格栅的筋条厚度均匀，注塑生产时不容易出现缩痕、缺料等成型缺陷，适合批量生产。滤材的更换不需要完全拆下整个安装座，只需要松开前端格栅的固定螺丝即可更换滤棉，维护操作十分简便，不需要将整个散热组件从设备上拆除，降低了维护时对设备内部线路、元件的触碰风险。在实际选型使用时，需要注意安装面的平面度，若安装面存在较大形变，可在安装座与面板之间加装薄密封泡棉，避免未经过滤的空气从安装缝隙进入设备内部，影响滤尘效果，同时固定螺丝的锁紧扭矩需要控制在合理范围，避免过大的锁紧力导致塑料主体出现应力开裂，尤其是在低温环境下装配时，塑料材质的韧性有所下降，更需要注意锁紧力度的控制。
