弯柄手工电弧焊钳握持作业结构

　　这套三维结构围绕手工电弧焊现场的握持式焊钳展开，前端弯曲导电臂承担焊条夹持与电流传导，后端包覆段对应操作者手掌的抓握区域，整体形态不是单纯追求外观曲线，而是按照焊接工位中手腕自然角度、焊道走向和近距离观察视线共同确定。弯臂部分从夹头位置向后上方过渡，使操作者在平焊、角焊和低位补焊时不必过度翻转手腕，夹头端面能够较稳定地贴近工件接缝，减少因握持姿态别扭造成的电弧长度波动。

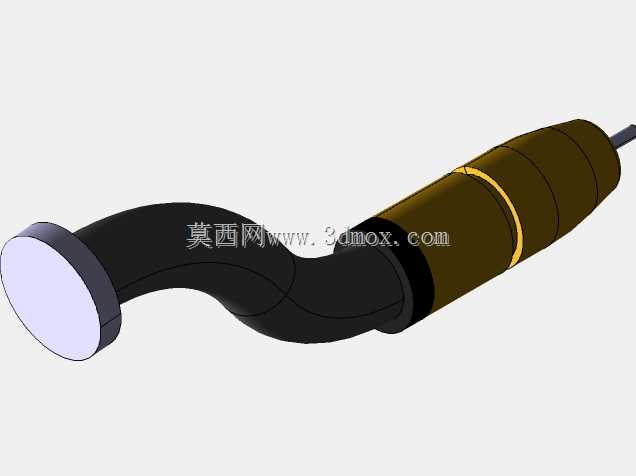

　　从实际用途看，该工具位于焊接回路末端，电缆接入后经内部导电体将电流送至夹持部位，前端夹口需要可靠固定焊条，并在焊条消耗到较短阶段仍保持接触压力。模型中前端圆盘状区域对应夹头与焊条安装位置，弯曲颈段避开焊渣飞溅方向，也为更换焊条时的手指操作留出空间。后端较粗的圆柱段不是实心装饰，而是结构分区的表达：内部可布置导电杆、压紧弹簧或夹紧张紧构件，外部包覆层承担隔热与绝缘作用，使连续焊接后热量不会迅速传导到掌心。

　　结构设计上，弯柄形态优先处理了三个矛盾。其一是导电路径要短、截面要连续，以降低大电流通过时的局部发热；其二是外壳必须与导电体保持明确隔离，避免操作者触碰带电金属；其三是焊钳头部靠近电弧，热辐射、焊渣和烟尘集中，前端外形应减少容易挂渣的凹槽。模型将弯曲金属臂与后端握持段分成不同视觉区域，正对应导电主体、隔热护套和尾部电缆接口的功能分界。黄色环带可理解为护套分段或防滑定位圈，位置落在掌指与指根接触区附近，有助于在戴焊接手套时感知握持深度。

　　外形尺寸与安装边界需要结合人体操作和工位空间判断。前端夹头直径应满足焊条夹持和导电接触面积，弯曲段半径不能过小，否则内部导电件转折困难、局部电阻升高；也不能过大，否则在狭窄角焊缝或管件内侧作业时容易与工件碰撞。后端握持段直径按戴手套抓握设计，过细会使压紧力集中在手指，过粗则降低长时间操作的灵活性。尾部电缆接入处需保留直线过渡段，避免电缆在手柄末端急弯，模型末端细杆即表达了电缆或护套向外延伸的边界。

　　在焊接车间里，这类焊钳常用于钢结构件点焊、机架补焊、管件支座焊接以及设备维修现场。操作者通常一手持面罩，一手通过焊钳控制焊条角度，因此工具重心应尽量靠近手掌，前端弯曲部分虽然伸出，但不能让头部过重。模型的弯颈使夹头相对握持轴线形成偏移，这个偏移量决定了观察焊池时手部是否遮挡视线，也决定了在直角焊缝旁能否让焊钳贴近而不让护套碰到工件。若偏移不足，手腕需要抬高；偏移过大，头部刚度和重心都会变差。

　　建模时应重点保证夹头回转中心、弯臂中心线和手柄轴线之间的连续关系。导电臂可采用等截面或渐变截面实体，弯折处使用平滑过渡，避免应力集中和电阻突变；外壳护套按多层结构理解，内层贴近导电体，外层提供耐热、绝缘和防滑表面。前端夹口区域需要预留焊条插入、夹紧和更换的运动空间，尾部则要考虑电缆护套、防折弹簧或锁紧套的安装长度。对于结构设计者而言，外观上的每一段粗细变化都应服务于热隔离、电导通、手部握持和飞溅防护，而不是独立造型。

　　在选型或深化设计时，还需把焊钳与作业环境一起校核：狭小机柜内焊接要求弯颈更短、头部更紧凑；长焊缝连续作业则要求握持段隔热更好、导电体截面更充足；高空或仰焊位置要控制整体重量，并让尾部电缆拉力不直接作用于手腕。该模型把这些关系集中在一个弯柄焊钳形态中，可用于焊接工装结构表达、手工工具人机分析、导电件布局检查以及维修培训演示，帮助设计者在投入样机前看清头部、弯颈、手柄和电缆接口之间的空间约束。
