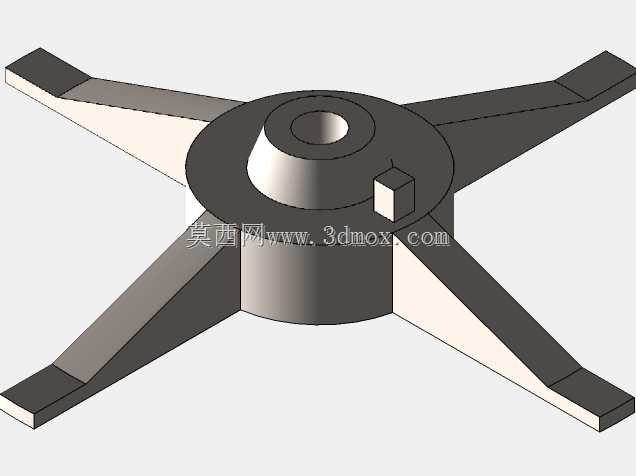

这个零件的结构逻辑完全围绕径向均布承载展开,中心是带同轴通孔的阶梯凸台,底部为圆柱基座,上部收窄为锥台,中心通孔可穿入转轴或者定位销,作为整个部件的回转基准。从中心圆盘向外延伸出四根十字正交的辐条,每根辐条采用变截面设计,靠近中心根部的厚度更大,向末端逐步收窄,末端做成平直的矩形安装脚,四个支脚的底面处于同一装配平面,可直接贴合在配套设备的安装台面之上。在中心圆盘的顶面还设置了一个小型方形凸键,这个凸键可以和上方配套零件的键槽配合,限制周向转动,传递小扭矩,避免两个对接零件之间出现相对滑移。
建模过程中首先在前视基准面绘制中心回转体的半剖面轮廓,通过旋转特征生成底部圆柱、上部锥台以及中心同轴通孔,回转特征完成后再在上视基准面绘制四根辐条的整体投影轮廓,辐条和中心圆盘交接的位置做了圆弧过渡,避免直角交接带来的应力集中。辐条采用拉伸凸台生成基础实体后,再对辐条上下表面做拔模斜度处理,既保证零件如果采用注塑或者铸造成型时可以顺利脱模,也让辐条从根部到端部的刚度梯度变化更符合受力规律:中心区域承受全部支脚传递的弯矩,截面厚度大,远离中心的外端仅承受局部压力,截面更小,在保证整体刚性的前提下减少不必要的材料占用。
这类四脚支撑结构在小型设备里的应用场景十分常见,比如桌面型小型风机的底座支架、轻型工作台的中心支撑座、小型回转料架的转接法兰,都可以采用这类构型。四个支脚的末端平面可以开设安装孔,通过螺栓将整个支架固定在机架面板上,中心的通孔既可以让动力轴从中穿过,也可以作为穿线孔走设备的控制线缆。顶部的方形凸键在装配时承担周向定位作用,当上方安装转盘、托盘或者风轮时,不需要额外做防转销,依靠这个凸键就可以传递扭矩,抵消回转过程中的周向力。
从安装边界来看,四根辐条呈90度正交分布,整体外轮廓的最大外接尺寸由支脚末端的外端决定,装配时需要在安装面板上预留出对应四方形的安装空间,支脚末端的安装孔位要和面板上的预置螺孔位置一一对应,中心凸台的总高度要和上方对接零件的沉孔深度匹配,保证装配后两个零件的端面完全贴合,不会出现虚位。中心通孔的内径要和选配的转轴外径形成间隙配合,既不能间隙过大导致回转时出现晃动,也不能过紧造成装配卡滞。顶部方形凸键的宽度和高度要和对接零件键槽的尺寸形成过渡配合,装配时凸键可以顺利滑入键槽,承载时接触面可以均匀分摊剪切力。
结构校核层面,这类零件最容易出现失效的位置是辐条和中心圆盘交接的根部,当支脚末端受到偏载压力时,根部会承受较大的弯曲应力,因此建模时在交接位置添加的铸造圆角半径不能过小,圆角可以大幅降低应力集中系数,避免零件在反复受载后出现根部开裂。辐条的拔模角度通常控制在1到2度之间,既满足脱模要求,也不会因为拔模斜度过大导致辐条末端的壁厚过薄、刚性不足。中心锥台的锥面过渡同样要顺滑,锥面和下方圆盘、上方顶面的交接位置都要添加小圆角,避免热处理或者注塑冷却时在尖角位置产生残余应力集中。整个零件的构型没有复杂的曲面特征,全部由规则的拉伸、旋转、切除特征组合而成,特征树的逻辑清晰,后续修改参数时可以直接调整辐条长度、中心凸台高度、通孔直径这些关键尺寸,快速衍生出适配不同安装空间的变体版本,非常适合作为结构建模练习中掌握拉伸、旋转、圆角、阵列特征的典型案例,也可以直接作为轻型回转支撑座的参考结构用于小型非标设备的设计当中。
