75毫米直桶形插销式锁栓三维设计

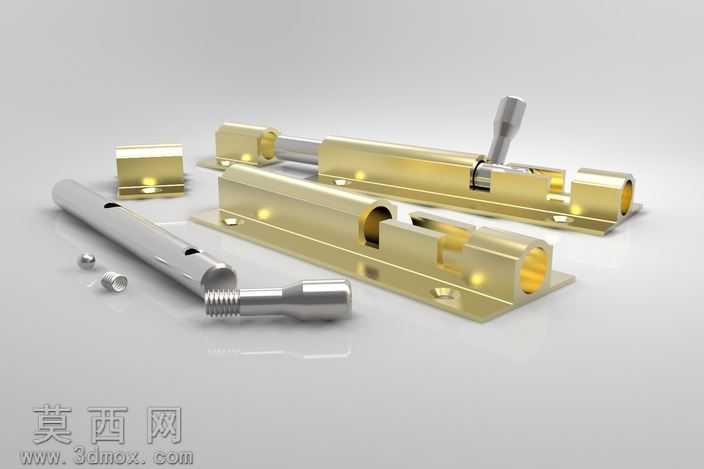

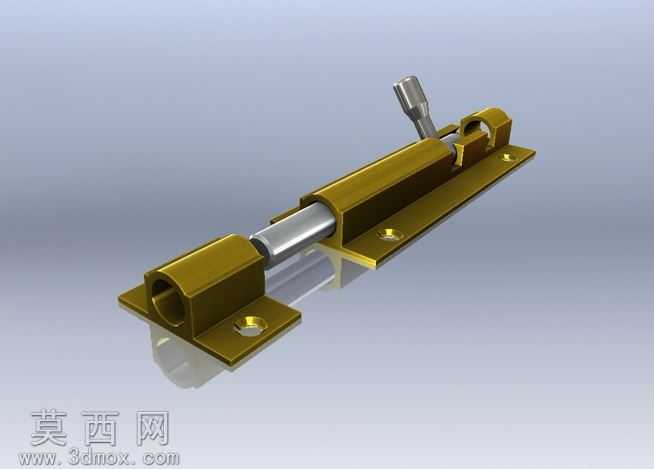

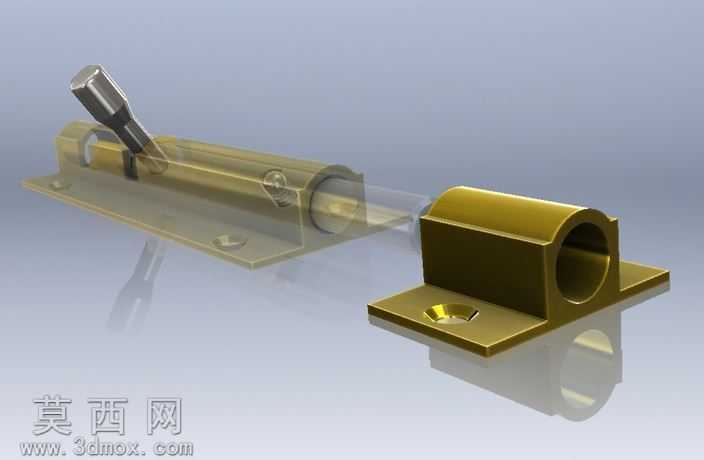

本作品为75毫米规格直桶形锁栓的三维建模设计，整体采用参数化建模思路完成，可根据实际安装需求快速调整各部分尺寸参数适配不同使用场景。建模过程中首先对锁栓的功能结构进行拆解，将整体分为锁舌主体、滑动拨杆、安装底座、配套固定销四个核心部分，每一部分都严格按照五金件的实际加工公差进行尺寸约束，保证各部件装配后无干涉、滑动顺畅。材质设置上，锁栓主体外壳采用亮面黄铜材质，还原传统铜插销的金属质感，对黄铜表面做了细微的拉丝纹理处理，搭配边缘的倒角高光效果，真实还原五金件抛光后的金属光泽；内部锁舌、滑动拨杆及固定销采用不锈钢材质，调整金属粗糙度参数模拟不锈钢哑光磨砂的表面质感，不同材质的搭配既区分了部件功能，也让整体渲染效果更具层次感。结构设计上，锁栓底座预留了标准沉头安装孔位，可直接适配常规规格的安装螺丝，锁舌滑动轨道做了0.1毫米的间隙预留，保证实际使用中拨动手感顺滑无卡顿，拨杆与锁舌的连接位置做了限位结构设计，避免锁舌滑动过程中出现脱出的问题，锁舌端部做了圆弧导向处理，插入锁扣时可自动对位，降低安装对位的精度要求。渲染阶段采用三点布光方案，主光源从侧上方打亮主体突出金属高光，辅助光源补全暗部细节避免阴影过黑，底部添加柔光反射板模拟光滑台面的反射效果，最终呈现的渲染图清晰展示了锁栓的装配状态与细节结构，可直接用于产品展示、结构验证或加工参考，模型各部件均为可编辑参数化特征，方便后续进行规格拓展与结构优化。
