恶劣工况用连杆式夹持器机械结构

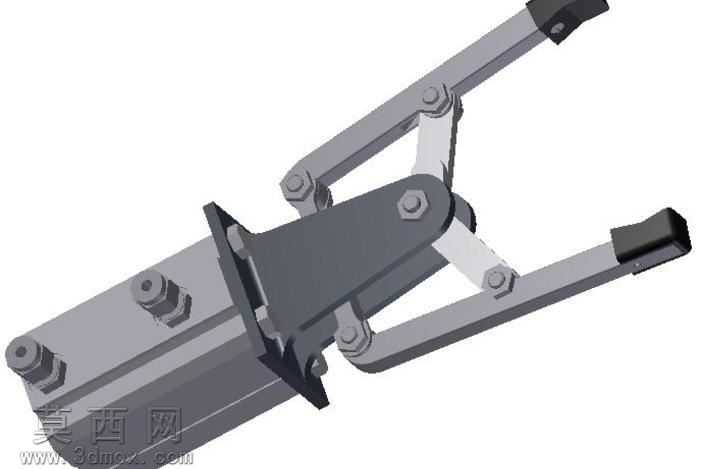

本夹持器为面向恶劣工作环境设计的机器人末端执行机构，采用三维参数化建模完成整体方案设计，建模过程中对每一处连杆铰接点、安装基座、夹持臂结构都进行了精准的尺寸约束与装配干涉校验，确保各运动部件在开合行程内无卡滞、无结构碰撞。模型渲染阶段针对金属零部件赋予了哑光合金钢材质，对铰接处的紧固件做了镀锌件质感处理，基座部分模拟了铸造金属的表面肌理，夹持端的接触块采用了防滑耐磨的橡胶材质表现，通过光影调整清晰呈现出连杆传动的层级关系与结构细节。整体结构采用对称式双摇杆连杆传动方案，安装基座为整体式块状结构，预留了两组螺栓安装孔位，可直接固定在机械臂末端或自动化工位的安装面上，基座上方通过铰接轴连接主驱动摆臂，两侧对称布置的传动连杆将驱动力同步传递至两根夹持臂，夹持臂末端设计有可拆卸的防滑接触头，可根据被夹持工件的外形、材质更换不同构型的接触端头，适配不同的夹持需求。设计过程中重点考量了恶劣工况下的结构可靠性，所有铰接位置均采用销轴加防松螺母的紧固形式，避免长期往复运动出现连接件松脱，连杆截面采用矩形钢构型，在控制整体重量的同时保证足够的结构刚度，可承受较大的夹持载荷而不发生结构形变。传动链路的铰点位置经过多轮运动仿真优化，确保夹持臂开合过程中运动平顺，驱动力传递效率高，在夹持到位后可形成稳定的力学锁止效果，即便动力源出现压力波动也能保持可靠的夹持力，避免工件脱落。该夹持器可适配工业机器人完成高温、高粉尘、高腐蚀等恶劣环境下的工件搬运、上下料、转运作业，也可作为自动化工位的固定夹持工装使用，建模过程保留了完整的参数化特征，使用者可根据实际的夹持行程、负载需求调整各连杆的长度比例、基座安装尺寸、夹持臂构型，快速衍生出适配不同工况的变体结构，整体结构无冗余设计，加工工艺性好，大部分结构件可通过常规的铣削、钻削工艺完成加工，铰接销轴、紧固件均采用标准件，可有效降低生产制造成本与后期维护难度。
