工业卧式静电除尘净化装置结构

　　该三维结构对应燃煤锅炉、冶金烧结、水泥窑尾、垃圾焚烧及大型工业炉窑烟气治理中常见的卧式静电除尘装置，主要承担含尘气体进入烟囱前的颗粒捕集任务。设备布置在烟道系统末端或脱硫脱硝单元前后，现场通常通过进出口烟道与风机、烟囱、输灰系统衔接，其外形尺寸受处理风量、粉尘比电阻、排放限值和场地标高共同约束。模型将箱体、灰斗、顶部保温顶盖、检修平台、阴极吊挂、气流分布段和下部排灰接口集中表达，适合在总图布置、管道对接、钢结构校核和运维空间审查时作为直观参照。

　　从实际用途看，含尘烟气由入口烟道进入设备后，先经过气流均布区域降低截面流速偏差，再穿过多层电场区域。放电电极使粉尘颗粒荷电，颗粒在电场力作用下向集尘极迁移并沉积，极板通过周期性振打使灰层脱落，落入下部锥形灰斗，再由卸灰阀、刮板输灰机或气力输送系统集中排出。与袋式过滤不同，静电除尘对高温、高湿、大流量烟气具有较强适应性，系统阻力相对较低，但对粉尘比电阻、气流均匀性和极间距一致性较敏感，因此结构设计不能只关注外壳容积，还要兼顾电场有效长度、烟气流速、振打清灰和灰斗流化。

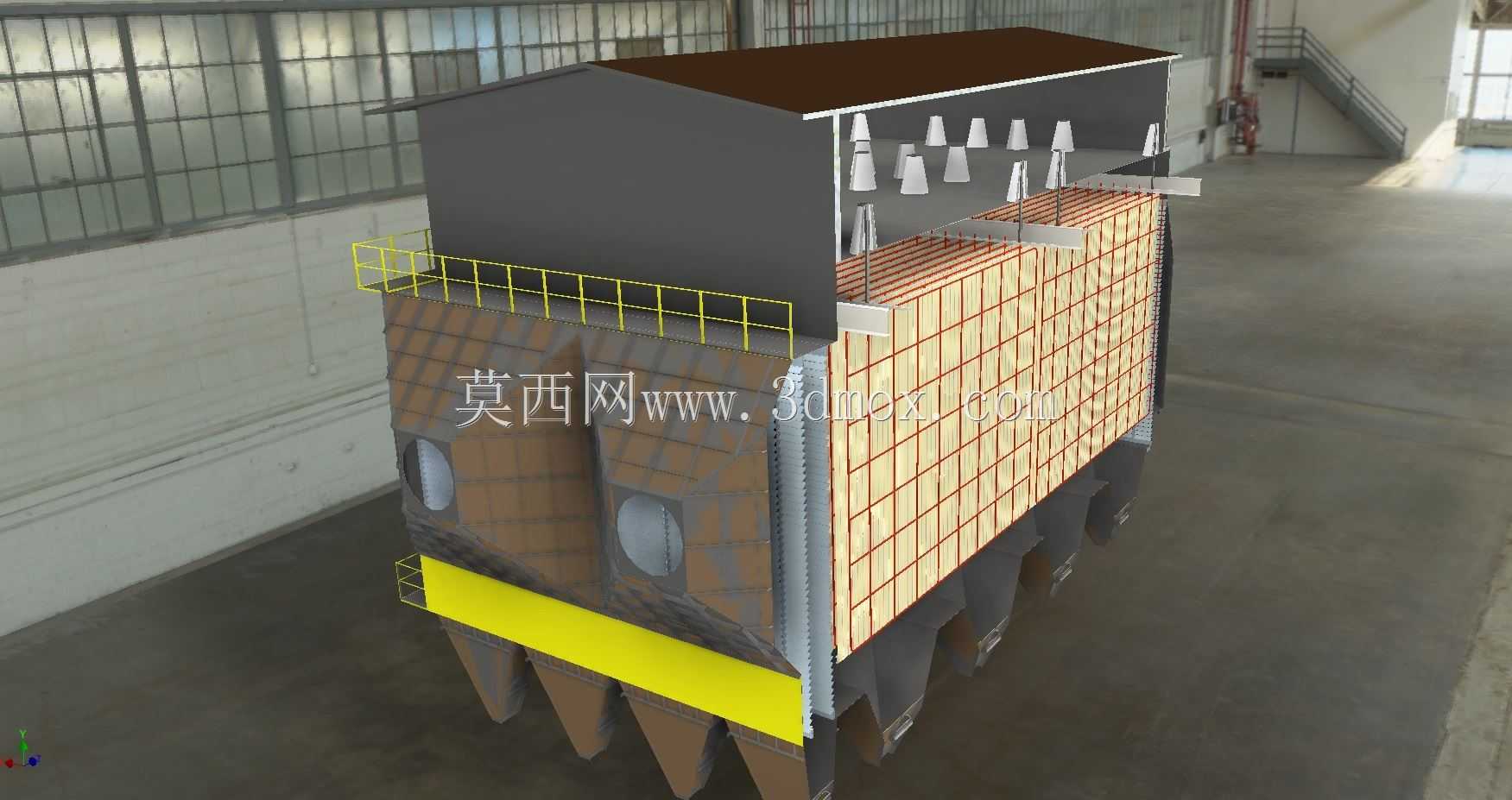

　　模型外形采用长方体主壳体加下部多组灰斗的典型布局。主壳体承担密封、承压和支撑内部极板、极线、振打机构的作用，侧壁加强筋与立柱需要按负压工况、风载、雪载及检修荷载综合考虑。顶部区域设置阴极吊挂和绝缘件安装空间，外部顶盖带有坡形轮廓，便于排水并减少积灰；顶盖与箱体之间应保留检修开启或吊装余量。侧面可见圆形人孔与检修门，用于人员进入检查极板变形、极线断裂、绝缘子积灰和振打锤磨损。设备外侧设置黄色护栏平台和爬梯连接位置，平台宽度、栏杆高度及踢脚板范围需满足巡检、更换振打部件和顶部吊装作业要求。

　　下部灰斗采用多斗并列形式，斗壁倾角按粉尘安息角和防架桥要求确定，避免灰斗壁面过缓造成积灰堵塞。灰斗下口预留卸灰设备接口，接口标高需与插板阀、回转卸灰阀或输送设备匹配；在寒冷或高湿工况下，灰斗外壁还需考虑电加热、气化板或保温层空间。模型中灰斗与主箱体之间的过渡区承受灰重和负压，板厚、加强角钢及支撑腿布置应避免局部屈曲。设备底脚与混凝土基础或钢支架连接时，需要核对地脚螺栓位置、基础荷载、热膨胀位移以及检修通道净距。

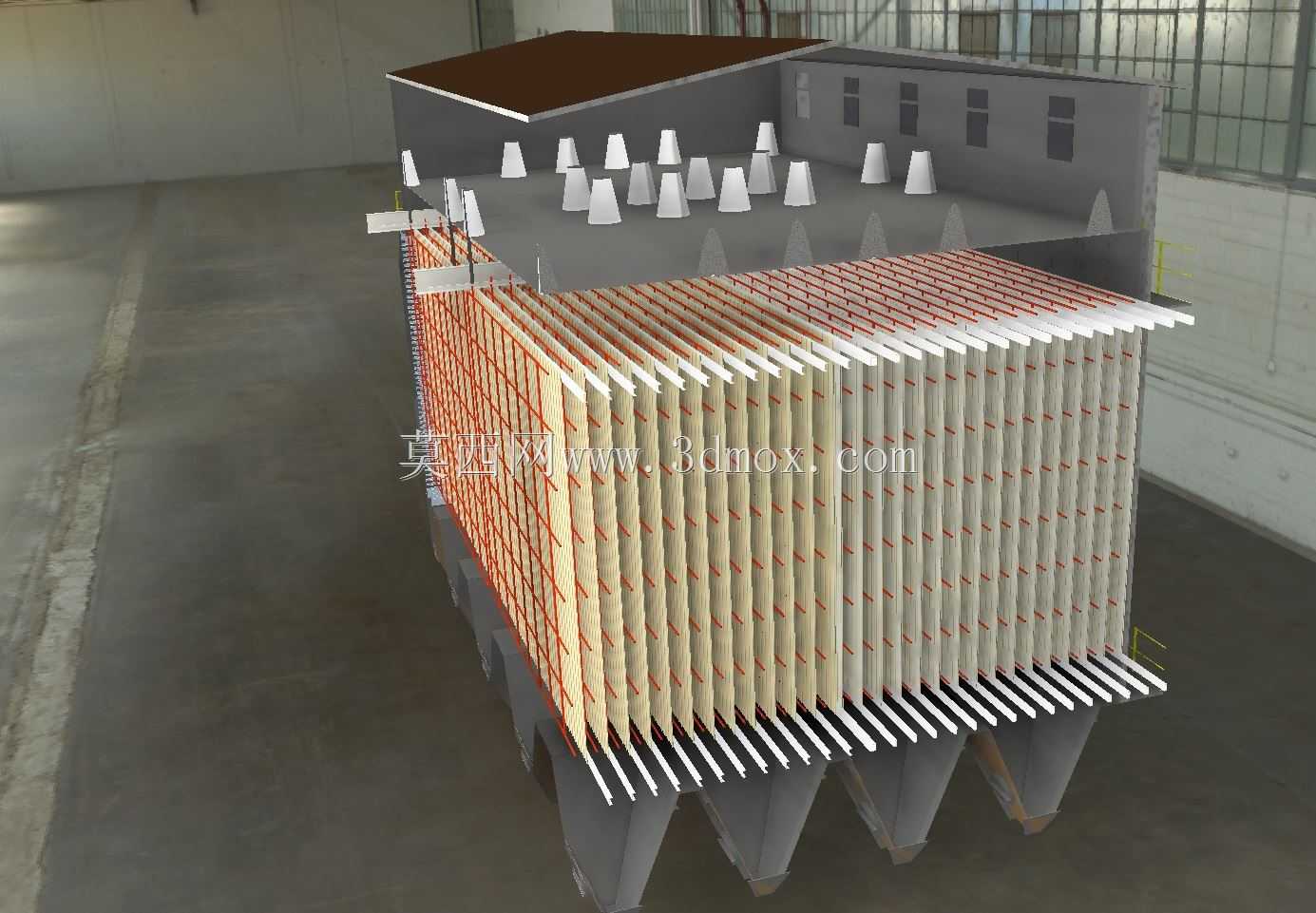

　　内部结构设计的重点在于电场段和气流组织。集尘极板通常成排悬挂，形成连续烟气通道；阴极框架位于通道中心，通过顶部绝缘子与壳体绝缘。三维建模时应保证极板间距、极线位置和振打轴路径不发生干涉，同时预留热膨胀间隙。入口气流分布板可采用多孔板、导流叶片组合形式，使进入电场的烟气速度在截面上尽量均匀，减少局部高速冲刷造成的二次扬尘。出口端设置收尘槽和导流段，降低已捕集粉尘被气流重新夹带的风险。顶部绝缘子室应与烟气区域合理隔离，并配置加热和清扫空间，防止结露爬电。

　　安装边界方面，设备长度方向需预留电场吊装、极板抽拉和尾部烟道连接距离；宽度方向要考虑侧部振打传动、检修门开启和平台立柱；高度方向则要核对顶部起吊空间、阴极绝缘子室、灰斗卸灰高度及输灰设备通行。若布置在室外，壳体外轮廓还应叠加保温层、护网、防雨顶盖和爬梯平台尺寸；若布置在厂房内，需与屋架梁、吊车轨顶、风管桥架和电缆桥架保持安全间距。烟道接口不宜直接贴死电场区域，应通过变径段和导流段平滑过渡，减少弯头造成的偏流。

　　从建模表达看，该作品将外部围护、内部极排轮廓、灰斗分组、平台护栏和顶部构件进行了完整搭建，能够用于方案阶段的空间干涉检查和环保系统流程展示。结构深化时还可继续补充极板吊挂梁、振打锤、绝缘子、保温层、卸灰阀、压差测点和温度测点等细节，使模型从外观展示进一步延伸到安装指导、维护培训和设备选型校核。
