工业离心式鼓风机成套机组结构

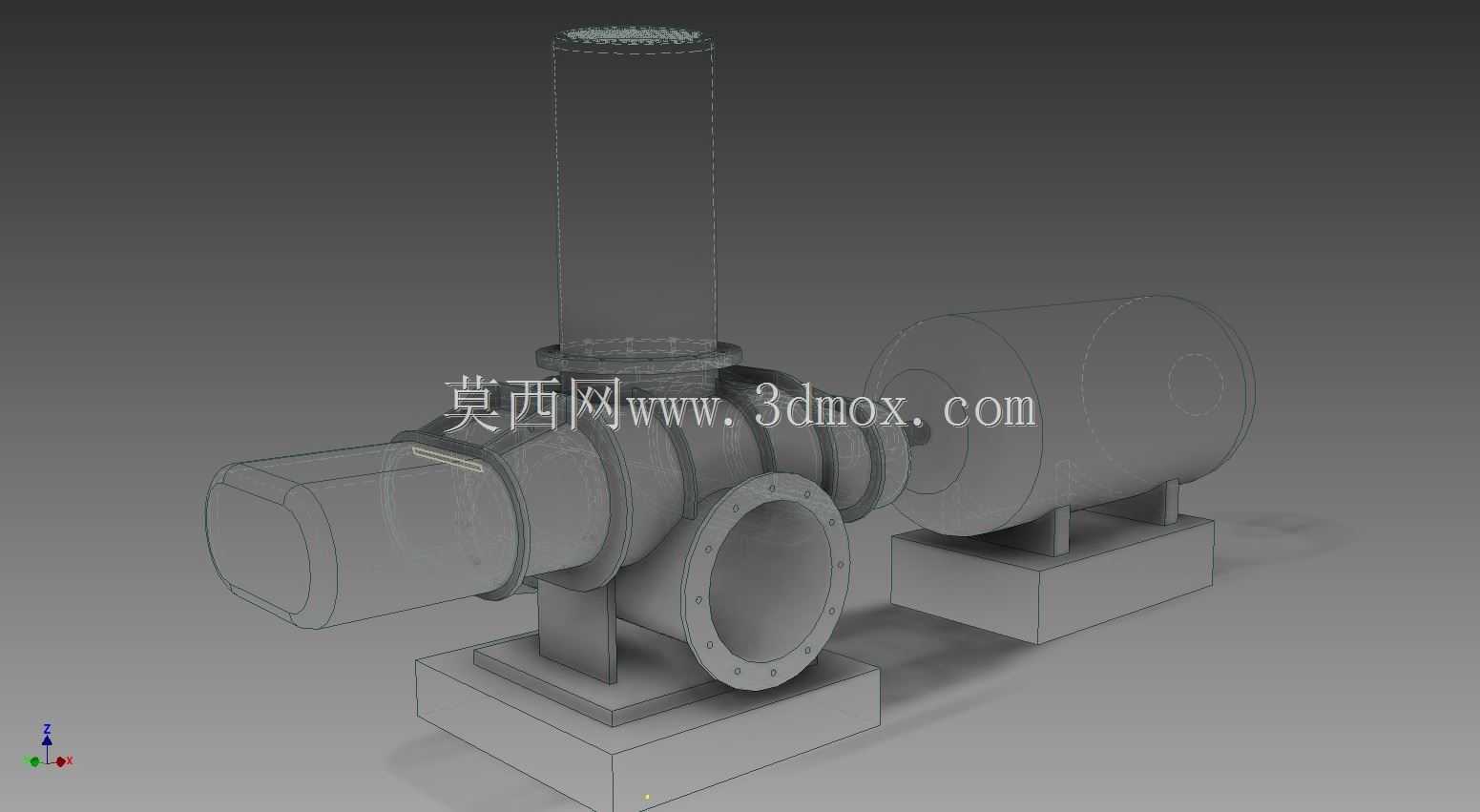

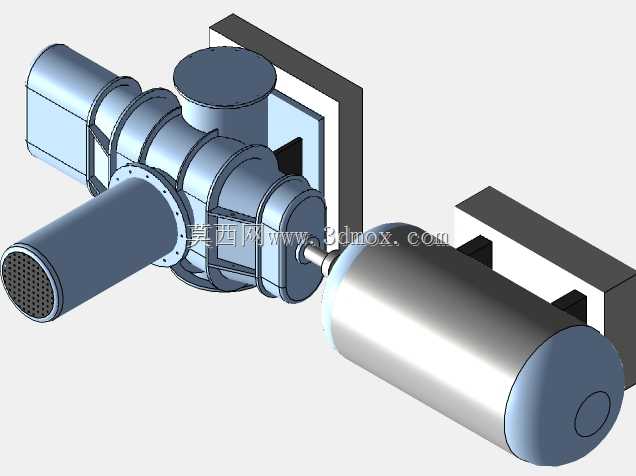

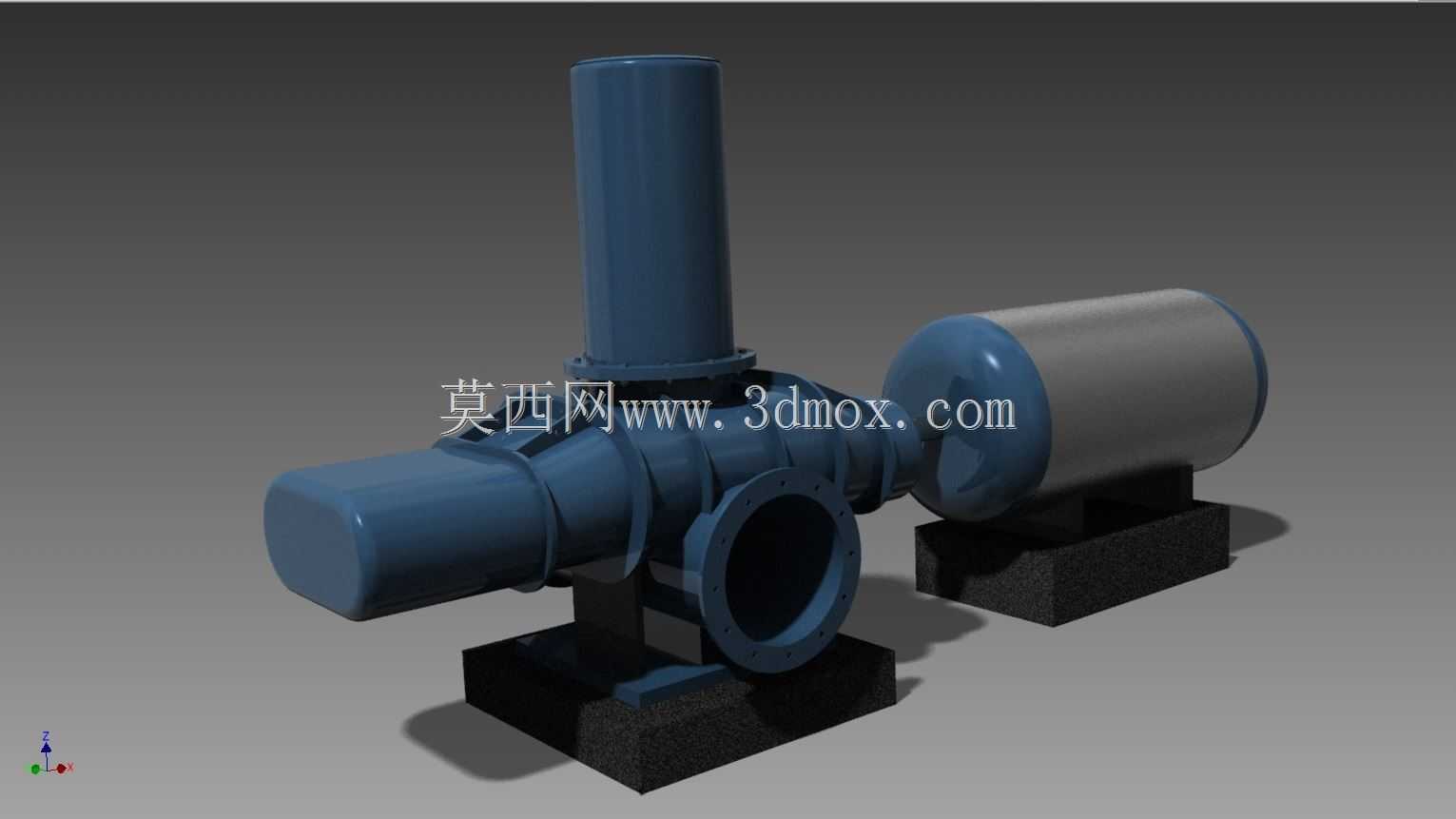

　　该套三维结构呈现的是工业现场常见的离心式鼓风送风机组，整体由主机风壳、竖向进气筒、侧向进风短管、驱动电机、共用底座以及连接传动段组成，结构关系完整，适合用于通风系统方案布置、设备选型校核、厂房管线干涉检查和教学演示。机组的核心功能是将电机输出的机械能转化为气体压力能与动能，通过叶轮高速旋转对空气做功，使气体经蜗壳导流后沿管路输送，为燃烧助燃、物料气力输送、车间正压通风、污水处理曝气、除尘系统补风等工况提供稳定气流。

　　从布置方式看，驱动单元与风机主机采用分体同轴布局，电机位于机组右侧，通过中间连接段与风机转子对接，二者分别固定在独立的块状支承座上，再落位于整体底座平面。这种布置便于在检修时单独拆离电机，也有利于控制转子对中误差。现场安装时，底座需要落在平整的混凝土基础或钢架平台上，支承面应预留地脚螺栓位置，并在二次灌浆前核对电机轴与风机轴的同轴度。若用于长期连续运行场景，底座下方还应结合载荷分布设置减振垫或减振器，避免叶轮转动产生的振动传递到厂房结构和相连风管。

　　风机主体采用蜗壳式流道结构，中部圆形大法兰为主要管路接口，可与送风管道、膨胀节或闸阀进行螺栓连接。法兰孔位、密封面宽度和接口中心线高度是三维布置中的关键边界，管道设计时不宜让风管重量直接压在风机壳体上，应在靠近接口处设置独立支吊架。竖向筒体位于蜗壳上方，构成轴向或导向进气通道，端部可根据工况配置进气消声器、过滤器、调节风门或防护网。侧向圆筒结构与主机流道相连，体现了多向接口和内部导流的设计思路，在模型校核时需要重点关注气流转向区域的空间余量，避免外接构件与检修盖板、螺栓紧固工具发生干涉。

　　驱动电机采用卧式圆筒壳体外形，尾部和接线盒位置在实际工程中需保留散热与维护空间。电机周围不应紧贴墙面或其他设备，端部应留出抽芯检修距离，侧面应保证接线盒开盖和电缆弯曲半径。风机壳体与电机之间的连接区域通常承担传动、防护和对中作用，若采用联轴器传动，应在该区域设置可拆卸防护罩；若采用皮带传动，则需预留皮带张紧和带轮更换空间。三维建模时，将这些区域按实体关系表达出来，能够帮助设计人员在方案阶段判断拆装路径，而不是等到施工时才发现维护空间不足。

　　外形尺度方面，机组长度方向由电机外端到风机侧向接口形成最大边界，宽度方向以蜗壳法兰外径和底座外缘为控制尺寸，高度方向则由竖向进气筒顶部到底座底面决定。设备进场前需要依据这三个方向核对运输通道、门洞宽度、吊装半径和厂房净高。吊装时不能直接以风管法兰或电机吊点承担整机重量，应按照主机壳体、电机、底座各自的吊点或吊装孔进行分件吊装，吊索与机壳接触面应加软垫保护。

　　在结构设计思路上，该类鼓风机强调刚性支承、流道连续和检修便利。蜗壳承担气压载荷与热膨胀影响，壁厚和加强筋需要随风量、风压变化进行校核；底座不仅要承受设备静重，还要承受转子启动、叶轮积灰不平衡以及电机扭矩反力带来的动载。对于高温气体输送场景，接口法兰与管道之间应考虑热位移，必要时增加柔性补偿器；对于含尘气体场景，进气端应增设过滤或除尘装置，减少叶轮磨损和积灰振动。

　　模型中各部件的相对位置清晰，可直接用于厂区设备布置：风机中心线应与工艺管廊走向协调，电机侧应朝向巡检通道，进气筒上方不得布置低矮梁体，法兰侧应预留螺栓穿装空间。日常维护中，操作人员可从法兰位置检查叶轮与蜗壳间隙，从电机端检查轴承温升和联轴器状态，从底座位置复核紧固螺栓与减振元件。通过该三维结构，设计人员能够把气流路径、设备边界、基础载荷和维修空间统一纳入校核，使鼓风机组在工业送风系统中具备更明确的安装依据和更稳定的运行条件。
