双曲线自然通风冷却塔工业设施模型

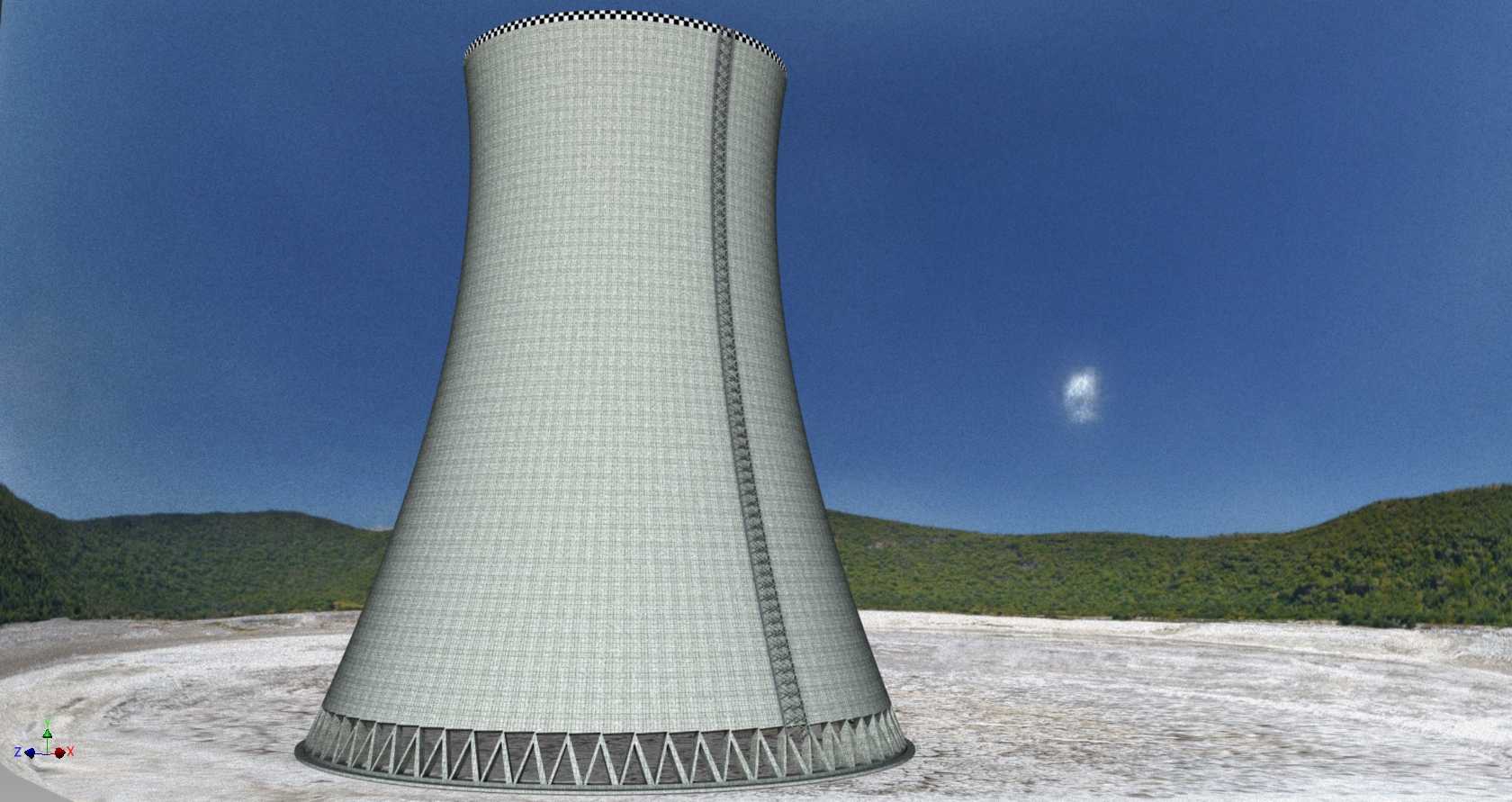

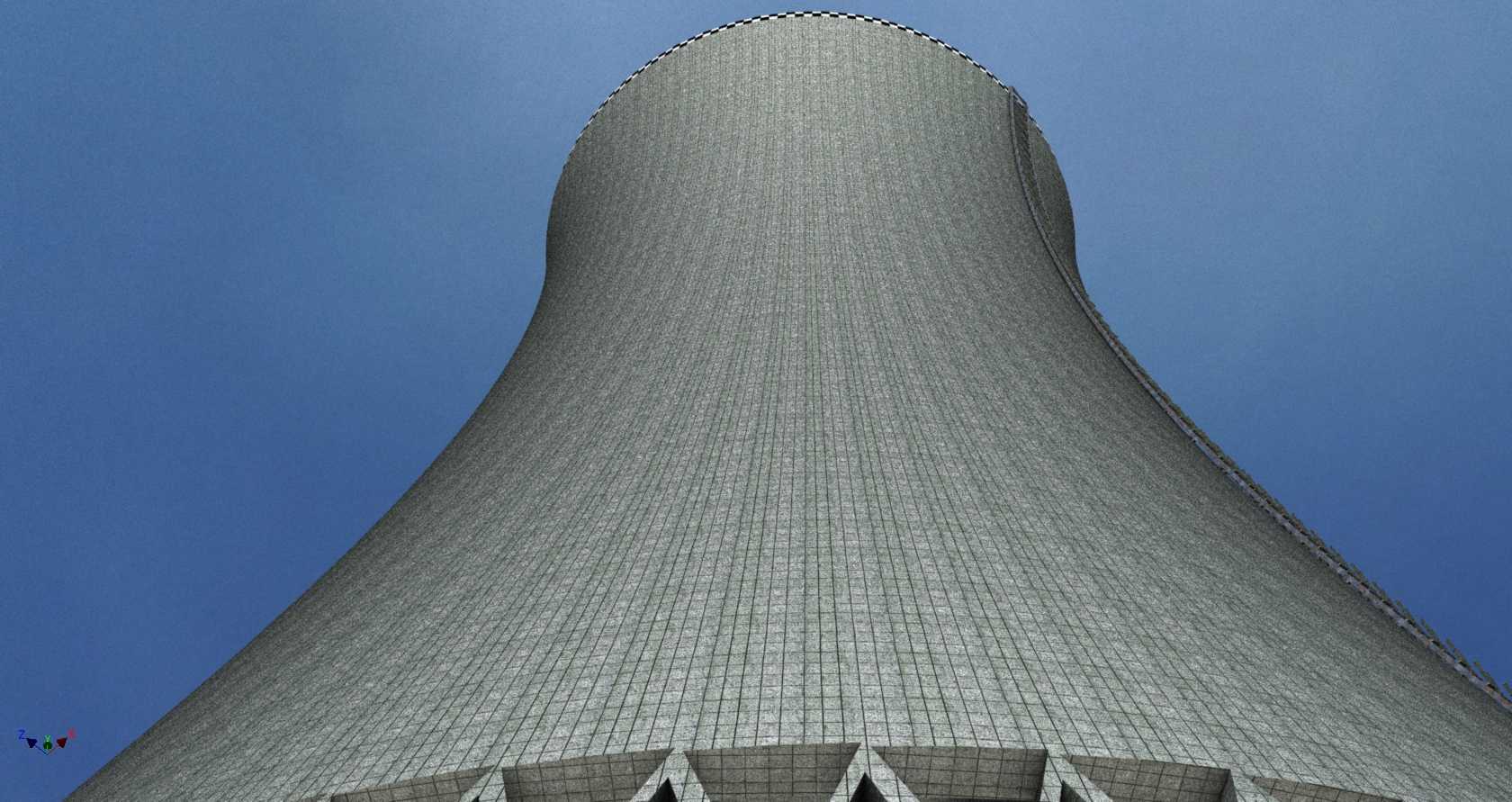

本次呈现的双曲线自然通风冷却塔，是热力发电、大型化工循环水系统中的核心散热构筑物，广泛应用于燃煤电厂、核能电站、大型炼化厂区的循环冷却水降温环节，承担着将生产环节携带废热的循环水与空气进行热质交换、把水温降至工艺回用要求的核心功能，是保障热力系统连续稳定运行、降低生产水耗的关键工业设施。该设施采用自然通风原理设计，无需配置大功率强制通风风机，依靠塔内外空气密度差形成的抽力驱动空气流动，具备运行能耗低、单塔处理水量大、运维成本低的突出优势，适配百万千瓦级发电机组、百万吨级炼化装置的大流量循环水冷却需求。在设计思路上，整体采用经典双曲线旋转薄壳结构，这种线型设计一方面可以最大化降低塔体结构的风阻系数，提升塔筒内部的空气上升流速，强化气水接触的换热效率；另一方面双曲线壳体的力学性能优异，可通过合理的壁厚设计承受风载、自重、温度应力等多重载荷，减少混凝土耗材用量，降低整体建设成本。塔体下部设置环绕一周的斜向支撑立柱，既作为进风区域的围护结构，保障进风均匀性，也承担上部塔筒的全部载荷，将荷载均匀传递至下方环形基础，适配不同地质条件下的地基承载要求。塔体下部为淋水填料布置区，热水经布水系统均匀洒落至填料层，与自下而上流动的冷空气充分接触完成换热，降温后的冷水汇集至塔底集水池，经循环泵送回生产环节重复利用。从安装边界来看，这类大型冷却塔的整体高度通常根据处理水量与冷却温差需求确定，单塔底部进风口区域直径大于上部喉部直径，喉部位置约在塔体总高度的三分之一处，顶部出口直径略大于喉部直径，整体占地范围需结合厂区总平面规划预留足够的通风间距，避免周边建构筑物遮挡进风通道影响冷却效率，同时塔体基础需做专门的防渗处理，防止循环水渗漏影响地基稳定性。塔体外壁设置的直爬梯连通底部与顶部检修平台，满足日常运维巡检的通行需求，顶部出口设置的刚性环既可以提升塔筒顶部的结构刚度，也可作为检修防护结构使用。
