达芬奇联动齿轮合页创意门结构

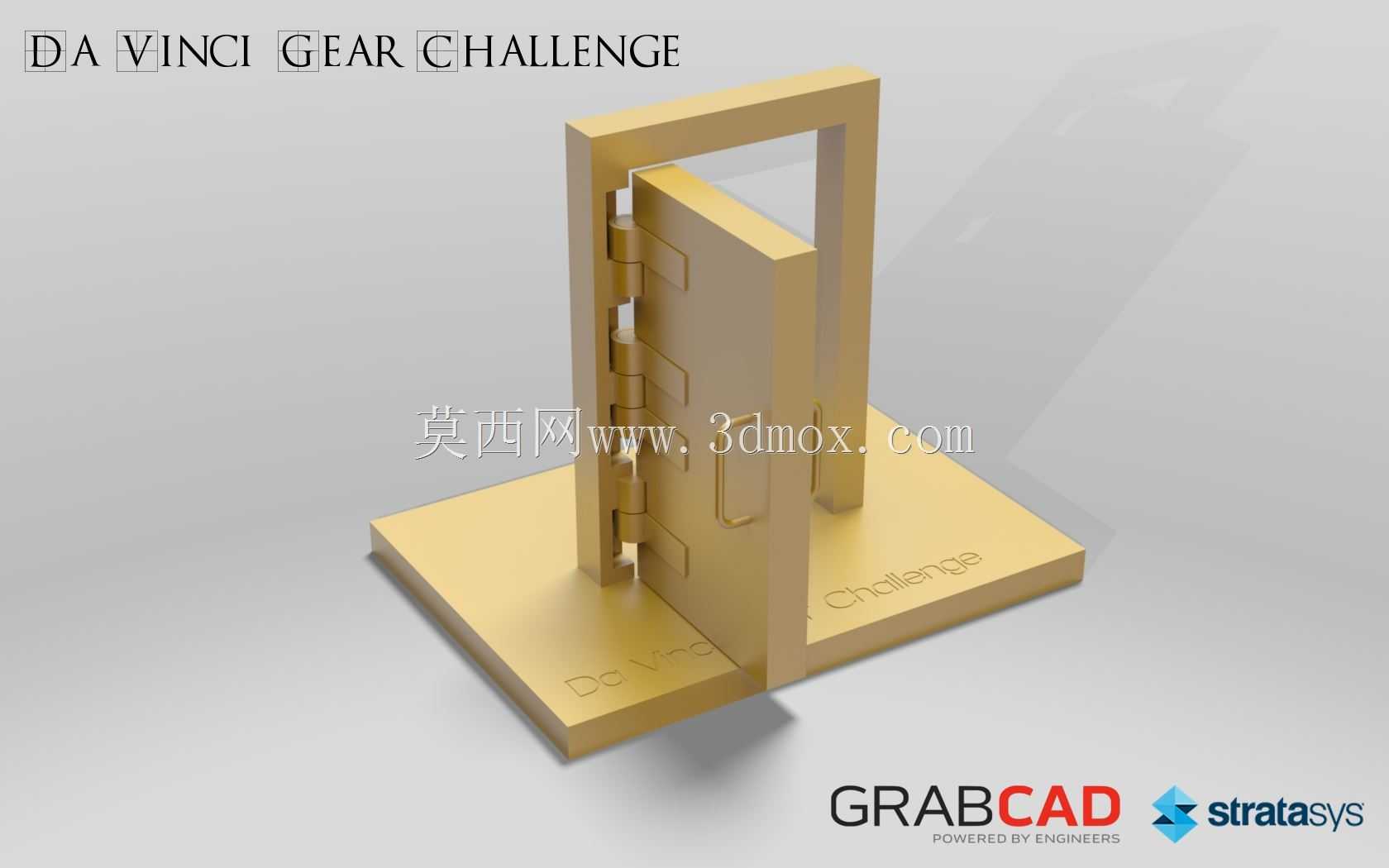

　　这套结构把传统门扇开合动作与齿轮连续传动结合在一起，核心不是做一扇普通装饰门，而是验证多铰链段在同步约束下能否完成平稳翻转。门扇侧边没有采用单一长销轴，而是沿高度布置多组短铰链，每段铰链的转动关系通过相邻齿轮啮合传递。门体开启时，最下方齿轮先承受底座传来的定位约束，随后逐段把角位移传给上方铰链，各节不会出现自由甩动或相互干涉。

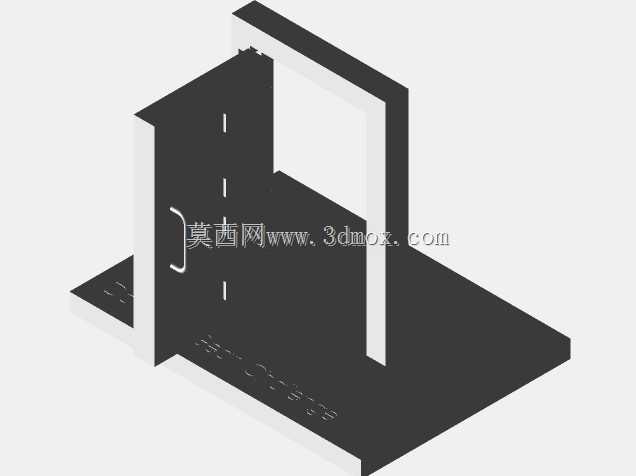

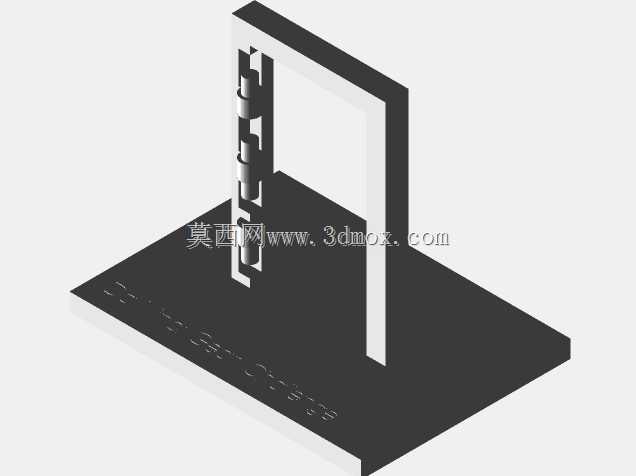

　　从装配边界看，底部矩形底板承担整机基准，门框立柱垂直固定在底板后侧，门扇在闭合状态下嵌入两根立柱形成的门洞空间。底板同时向外延伸出安装平面，边缘保留平整支撑面，实际打样时可直接放在FDM设备成型平台上，不需要额外支撑悬垂的门框内腔。门扇厚度、立柱壁厚和铰链轴径之间留了均匀间隙，塑料成型冷却后即使出现轻微收缩，转动副仍能保持活动量；若间隙过小，层纹和翘曲会把齿轮节圆卡死，间隙过大则会让门扇在半开位置产生明显侧摆。

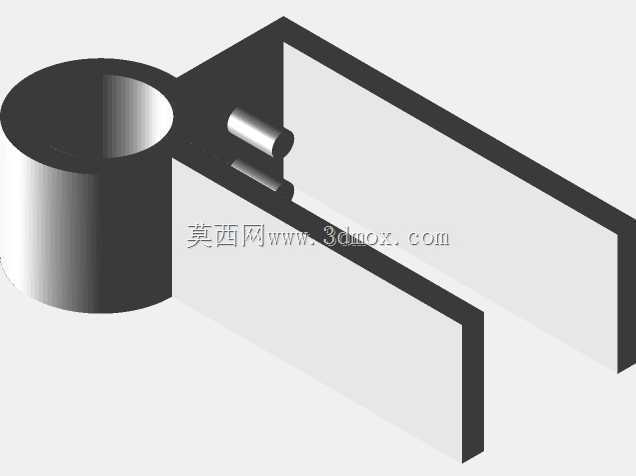

　　设计思路上，齿轮参数优先服务于运动同步而非承载能力。各齿轮模数小、齿宽薄，齿部与铰链筒做成一体，减少单独装配销轴和紧固件的数量。齿顶圆不能侵入门框内壁，齿根圆又要保证铰链筒有足够壁厚，因此建模时需要先按门洞高度分配铰链节距，再反推每级齿轮中心距。门扇正面的浅凹槽只作握持区域，没有额外锁具，避免把侧向力集中到薄门板上；门框顶部横梁把两侧立柱连为刚性框架，抵抗门扇转动时产生的张开力矩。

　　工程应用中，这类机构可放在科普展项、机械原理教具、桌面传动演示装置里，也能作为异形柜门、互动装置和概念产品的开合模块。展台上观众推动门扇，就能直接看到多级齿轮按固定相位旋转，比单独展示齿轮组更容易理解角位移传递。若用于小型设备舱门，需要把底板安装孔、门框外轮廓和周边线束空间一起校核：门扇全开后会绕侧向铰链转出，前方不能布置凸起元件；底板下方若要固定在台面上，螺钉头不能与齿轮下表面冲突。

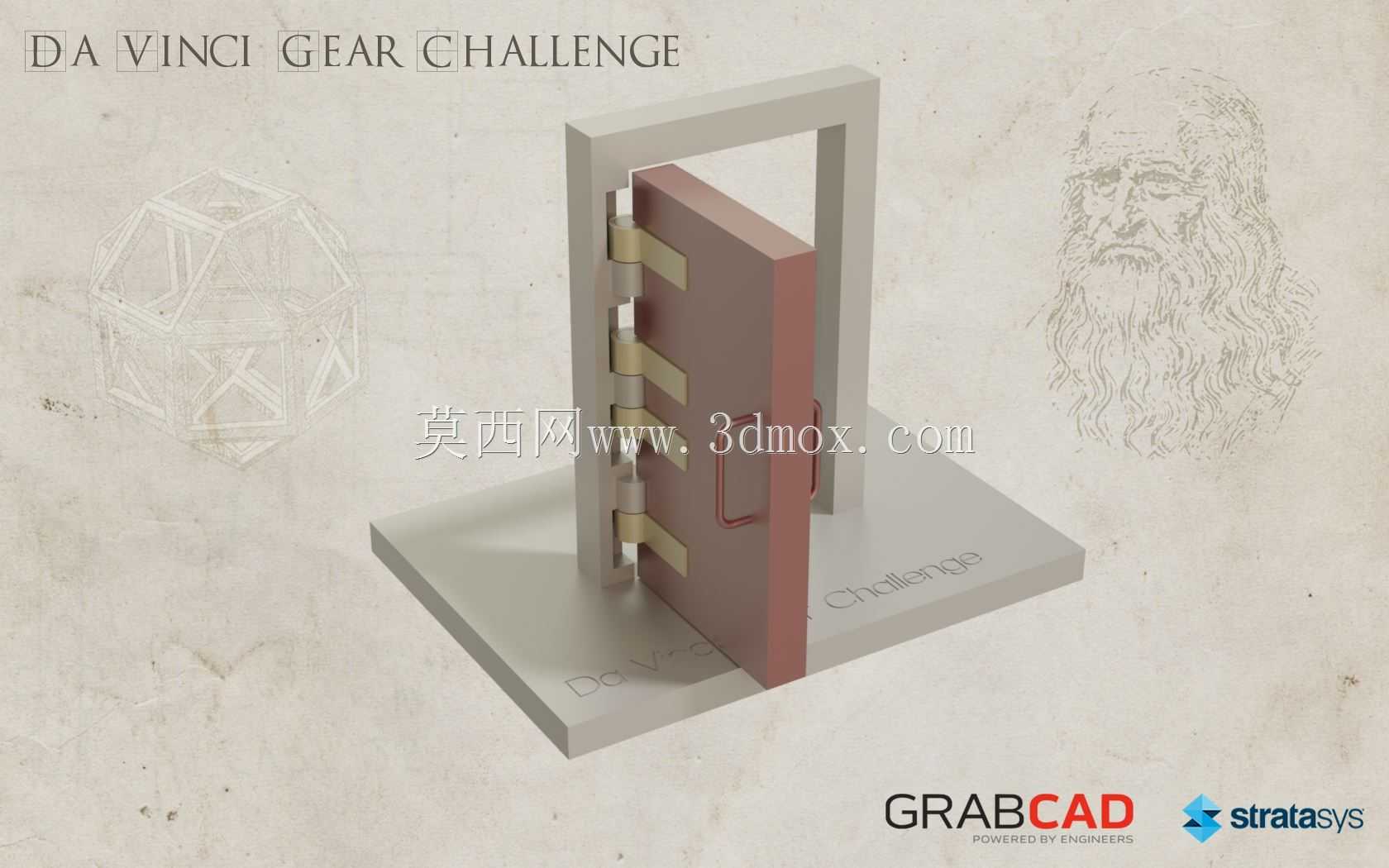

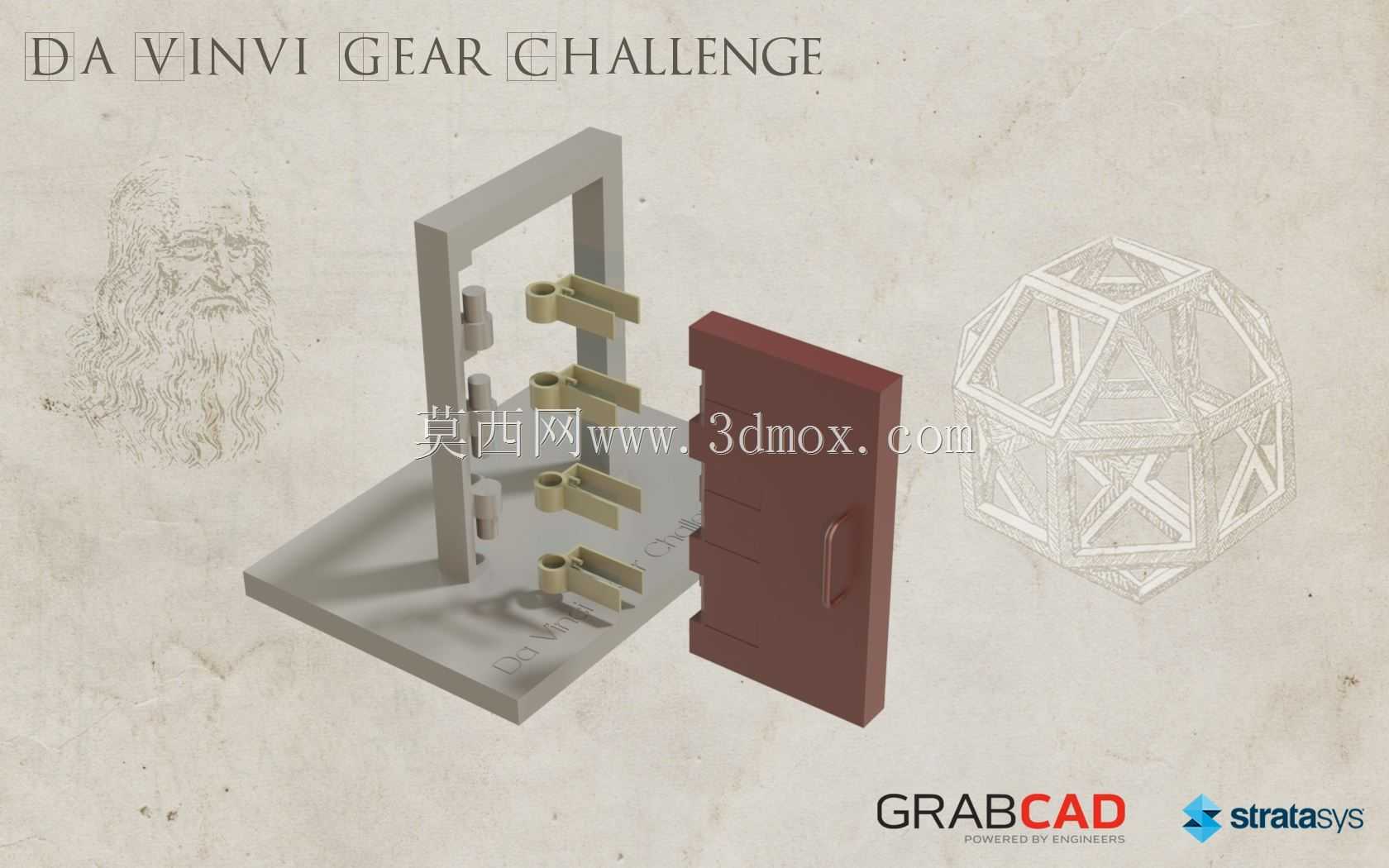

　　建模时应把底座、门框、门扇、各级齿轮和铰链轴拆成清晰子件。齿轮啮合处保留理论侧隙，铰链同轴段使用同一基准轴线，门框两侧立柱相对底板保持垂直。渲染阶段采用金属质感可以突出齿形轮廓，但实物制作更适合韧性较好的工程塑料，因为门扇反复开合会让齿根和铰链根部承受脉动弯曲。件与件之间的装配顺序也很关键：先让门扇与各齿轮按相位套入，再合上另一侧门框，若齿位错位，门体虽然能装上，开启到中段就会出现顶齿。

　　外形上整体呈低矮门式布局，底板面积大于门框投影，保证翻转过程中重心不越出支撑面。门扇开启角度受齿轮终始相位和门框边缘限制，设计时不能只按软件拖动判断，应逐帧检查齿顶、门板侧边、立柱内侧三条间隙曲线。通过这种方式，经典齿轮想象被转化为可打印、可装配、可手动操作的真实机构，既保留机械趣味，也满足结构验证对尺寸链和运动边界的要求。
