长距离辊筒直线输送线结构设计

　　这套长距离直线辊筒输送结构，面向车间内部跨工位的连续物料转运场景搭建，常见于电商仓储分拣段、成品包装后段流转、钣金件加工工序衔接、整箱货品出库接驳等工况，用来替代人工长距离拖拽搬运，把散件、整箱货物或者带平整底面的工装托盘，沿着固定水平路径从上游工位平稳输送到下游码垛、检测或者包装工位。

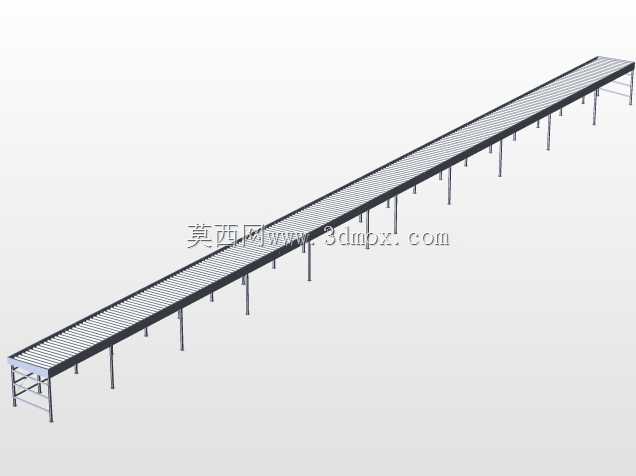

　　从现场布置边界来看，整机采用超长直段布局，输送面沿水平方向延展，整体长宽比例极大，适配车间里预留的狭长通廊空间，安装时不需要额外开挖地面基坑，仅依靠沿输送方向均匀排布的多组立式支腿落地支撑，支腿底部预留水平调节脚垫，可抵消车间地坪的小幅平整度误差，调试时逐点调整支腿高度，就能把整段输送面的水平度控制在允许偏差范围内，避免货物在输送过程中出现跑偏、侧向滑移或者局部卡滞。

　　承载主体的输送面采用密集排布的辊筒组成，相邻辊筒之间保持均匀小间距，这种排布方式首先保证了输送面的支撑连续性：哪怕是底面尺寸偏小的整箱货品，在行进过程中也始终有至少3到4根辊筒同时托住底面，不会出现货物卡入辊筒间隙、端头下坠的问题。辊筒两端通过轴承座安装在两侧的纵向机架梁上，辊筒自身可绕轴自由转动，当货物放置在输送面上时，无论是依靠动力驱动辊筒摩擦带动物料行进，还是无动力工况下由人工推送、依靠重力段坡度滑行，辊筒都能把滑动摩擦转化为滚动摩擦，大幅降低物料移动的阻力，工人推送重型箱体时不需要施加过大的水平推力，也不会刮花货品底面的包装或者工件表面。

　　两侧的纵向机架采用通长的型材或者折弯钢板焊接成型，作为所有辊筒、支腿的安装基准，机架梁的截面选型经过刚度校核：因为整机输送跨度很长，如果机架自身抗弯刚度不足，在满负载货物压在输送面中段时，梁体就会出现下挠变形，轻则导致辊筒轴线倾斜、货物走偏，重则长期交变负载下机架焊缝出现疲劳开裂。这套结构里沿输送方向每隔一段距离就布置一组横向连接梁，把左右两根纵向机架拉结为整体框架，同时每一组横向连接梁下方都对应设置一根落地支腿，把输送面上的货物负载通过机架、横梁、支腿直接传递到车间地面，力流路径短且分布均匀，不会出现局部应力集中的薄弱点位。

　　在功能适配性上，这种开放式辊筒输送结构相比封闭皮带线有很明显的工况优势：首先辊筒之间的镂空间隙可以让输送过程中掉落的碎屑、包装废料、切削液直接从间隙漏到地面，不会堆积在输送承载面上，针对机械加工车间输送带少量切削液的钣金工件、包装车间输送带浮尘的纸箱，日常清理维护只需要清扫地面即可，不需要拆解输送皮带；其次辊筒本身属于标准化易损件，长期运行后如果某一根辊筒出现轴承卡滞、表面磨损，只需要松开两端的安装紧固件，单独更换对应辊筒，不需要拆解整段输送线，维护停机时间极短。

　　设计阶段的尺寸校核重点，首先是输送面的高度匹配：整机支腿的有效高度要和上下游对接设备的出料面、进料面保持齐平，比如对接后端的码垛工作台、封箱机出料口或者分拣机械手的抓取工位，输送面的标高误差要控制在很小的范围内，避免货物从设备过渡到输送线时出现台阶落差，导致薄型工件翘边、箱体倾倒。其次是整机的侧向安装边界：因为输送线长度很大，排布支腿时要避开车间地面已有的地埋管线、设备地脚螺栓和消防通道标识，支腿的外侧轮廓要预留出人员巡检的通行空间，不能把整段输送线贴死在车间立柱或者墙面上，留出两侧的操作间隙后，日常巡检人员可以顺着输送线旁的通道，逐一检查辊筒转动状态、紧固件是否松动。

　　针对不同的负载场景，这套结构还可以灵活调整配置：输送轻型纸箱时可以选用薄壁镀锌辊筒，降低整机自重和成本；输送重型金属托盘、工装工件时，可以更换为加厚壁厚的钢制辊筒，同时加密支腿的排布间距，提升整体承载能力。如果需要实现货物的暂存积放功能，还可以将部分辊筒替换为带摩擦离合器的动力辊筒，当货物在输送线末端被阻挡停下时，对应位置的辊筒可以自动打滑，不会因为持续摩擦刮伤货物底面，也不会因为堵转损坏驱动部件。整机的框架全部采用模块化分段设计，超长的输送线在出厂时拆分为多段等长的机架模块，运输到现场后只需要把相邻段的机架端面对齐、用紧固件锁紧，再校准整体直线度就可以投入使用，规避了超长整体构件运输困难、现场吊装难度大的问题，非常适合新车间产线规划时的快速布局，也方便后期产线调整时增减输送段长度，适配产能变化后的输送路径需求。
