厂区循环管线与配套机组布局仿真

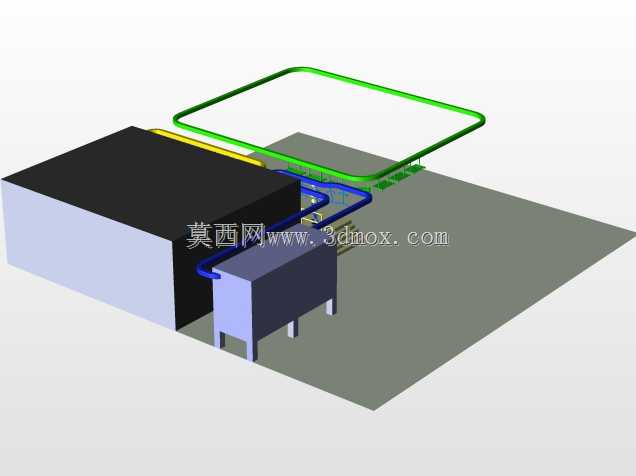

　　这套三维布局围绕厂区内流体输送回路展开，把动力机组、处理箱体、架空管线和落地支撑整合在同一块安装地坪上，适合在方案评审阶段用来核对管路走向、设备间距和检修通道。画面里左侧深色大箱体可作为主储液或主换热单元，旁侧浅紫色带支腿的小箱体承担中间处理、缓冲或动力转接功能，二者通过蓝色低位管路连通；黄色管路沿主机顶部短距离敷设，绿色大回路则抬升到较高位置，形成一圈架空的环形输送路径。

　　从现场布置逻辑看，管路没有全部贴地走管，而是把主干环管抬高，主要是为了释放地面操作空间，避免管线横穿巡检路线，也减少人员踩踏、叉车剐蹭和积液死角。绿色环管四个转角采用平滑弯管过渡，弯头半径没有做成急折，能够降低流体在转向处的局部阻力，减少泵组长时间运行时的额外压损。管线底部均匀设置支吊架，支撑点间距按照管材自重、充液重量和热位移趋势预留，架空段不会出现长距离悬空；靠近设备接口的位置还留出了短直管段，方便后期加装阀门、仪表或软连接，而不是让弯头直接对接设备管口。

　　蓝色管路位于设备之间的低位区域，承担主机与辅助箱体之间的近距离连接。它在布置上顺着设备边缘转折，既控制了管路长度，也让进出口关系清晰可见。低位管段需要重点考虑排空和检修：在三维方案中可以据此复核最低点是否设置排液条件，管路与箱体侧壁、支腿之间是否保留扳手空间，法兰或接头位置是否避开基础棱角。黄色管段位于主机上方，长度较短，适合作为溢流、排气、旁通或顶部汇流路径；它与绿色高架管之间保持层次差，避免不同管路在同一标高交叉打架。

　　设备本体的摆放也体现了安装边界控制。主箱体占据地坪一侧，背面和侧面预留了维护距离；辅助箱体采用四条支腿落地，底面离开地坪，便于清扫、防腐检查和下部接管。两个箱体并非紧贴布置，中间留出管路安装和人员通行区域，这对后期拆换管口、焊接施工以及保温层包覆都很关键。灰色地坪在模型中不仅是视觉承载面，也可作为厂区基础轮廓参考，设计人员能够据此判断设备占地、管线投影范围和通道宽度是否协调。

　　在工艺仿真场景中，这种布局可用于检查循环系统的空间合理性，而不是单纯表达外观。环形管路有利于均衡各支路流量，当系统需要多点取液或回液时，环网比单根串联管更便于保持压力稳定；不同颜色区分管路介质或回路，也让评审人员能快速识别流向。建模时需要把管径、弯头、支吊架、设备接口和基础轮廓统一表达，尤其要注意管道标高变化。高架管、贴设备管和低位管如果标高关系不清，施工阶段很容易出现碰撞，或者造成现场临时翻弯，增加阻力和焊缝数量。

　　外形与安装边界方面，整体装置以矩形地坪为占用范围，主机箱位于左侧形成较大实体区域，辅助箱位于前方偏中，绿色环管向右侧和上部展开，最高点由架空管线决定。布置时应保证环管上方不与厂房梁、桥架、风管冲突，下方满足人员通行与设备吊装要求；设备前方需保留抽出部件、打开检修门和搬运小型配件的空间。管路支腿落在地坪上的位置应避开设备基础边缘和排水沟，若现场有振动源，还需在泵组或机组接口处评估柔性连接和管架约束，避免管路把振动传递到箱体接口。

　　对于结构设计人员，该模型的价值在于把抽象的流程关系转化为可测量的空间关系：可以沿管线检查弯曲半径、支撑跨距、操作净距和吊装路径；也可以在设备选型时核对管口方位是否与管路走向一致，减少到货后返工。整体方案强调管路分层、设备分区、检修留空和流向顺畅，适用于厂区循环输送、冷却介质回路、工艺管线预排布以及安装前碰撞检查等工程场景。
