户外双立柱斜拉式光伏遮阳停车棚

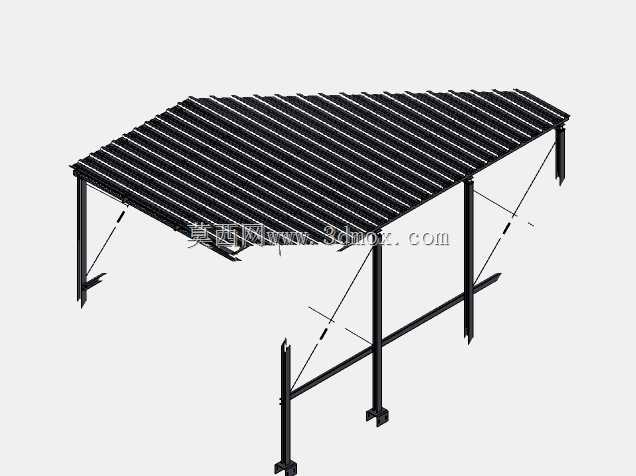

　　这套结构面向户外露天车位的遮阳与光伏铺设一体化需求，整体采用双立柱单侧支撑的悬挑布局，棚顶由密集平行檩条阵列构成承载基面，可直接铺设标准光伏组件或遮阳彩钢瓦，兼顾车辆遮雨防晒与上部太阳能板安装承载。

　　从现场布置逻辑看，车棚沿车位纵向延伸，立柱落位于车位后侧边界，避免占用车门开启与车辆进出通道；前侧悬挑段覆盖车位主要停车区域，后侧立柱配合斜向拉撑形成三角稳定体系，抵抗棚面风掀与雪载。立柱底部采用带地脚孔的底板结构，可通过膨胀螺栓或预埋地脚件固定于混凝土基础，安装时需保证左右立柱同轴度与底板水平度，避免上部檩条安装后出现扭曲。

　　棚顶承载框架以多道平行纵向檩条为核心，檩条间距按常规光伏组件边框支撑点排布，组件铺设后边框可直接压接固定于檩条上表面，无需额外增设次梁；檩条两端与边梁连接，整体形成单向受力的格栅式屋面，自重轻且通风性好，风阻相对封闭彩钢棚更低。立柱顶部伸出短横梁承接棚体后端，斜拉撑从立柱中下部延伸至棚面前端横梁，二者与立柱构成稳定三角形，将棚面竖向荷载与水平风荷载传递至立柱及基础，斜撑与立柱、横梁的连接节点采用铰接式板件配合紧固件，现场可通过螺栓调节安装误差，降低装配难度。

　　尺寸边界方面，棚体宽度对应单排车位的覆盖跨度，悬挑长度需满足小型乘用车全车遮蔽，立柱高度满足车辆驶入后顶部预留安全间隙，棚面整体向一侧倾斜，既符合光伏组件最佳受光倾角要求，也可实现雨水单向排放，避免棚顶积水。建模过程中需重点核对檩条间距与光伏板安装孔位的匹配关系，保证每块组件下方至少有两道檩条支撑；立柱底板的地脚孔位置需与现场基础预埋点位对齐，斜撑两端的连接耳板角度需随棚面倾角参数化调整，避免装配时出现孔位错位。

　　这类结构广泛应用于厂区停车场、商业综合体户外车位、社区地面停车区，既可以作为普通遮阳雨棚使用，也可在棚面满铺光伏板后接入并网系统，为场地照明、充电桩供电，实现停车空间的复合利用。结构整体零件拆分清晰，立柱、斜撑、檩条、连接底板均为独立可编辑构件，设计人员可直接调整棚体长度、悬挑跨度、立柱高度与檩条间距，适配不同车位数量与场地荷载要求，也可在此基础上追加光伏压块、排水沟槽、照明线缆支架等附属构件，完成整套车棚的工程化出图与物料统计。
