工业框架式仓储周转承载机架

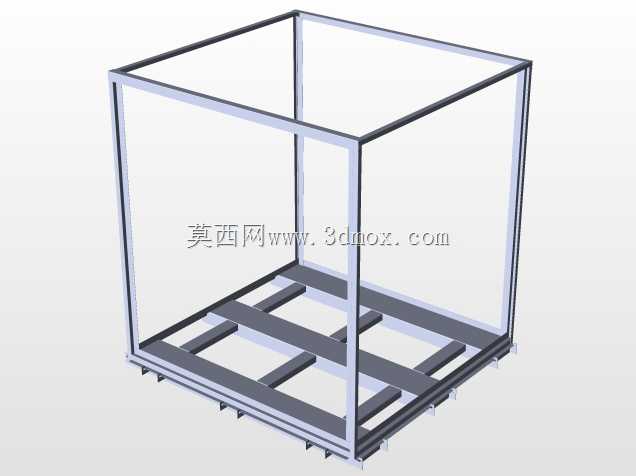

　　这套框架式承载机架的三维结构，核心面向车间物料暂存、工序间周转、重型工件工位存放这类高频使用场景，在离散制造车间的钣金加工区、机加工半成品区、装配线旁缓存位都能见到同类型结构的实际应用。不同于常规封闭柜体，该机架采用开放式立方框架布局，四个立面无整面封板，仅靠竖向立柱与顶部、底部的边框杆件构成受力骨架，操作人员可从任意侧向观察内部物料状态，叉车或者液压托盘车也能从多个方向对位叉取，无需刻意调整进出方位，适配车间通道宽窄不一、作业动线交叉的现实工况。

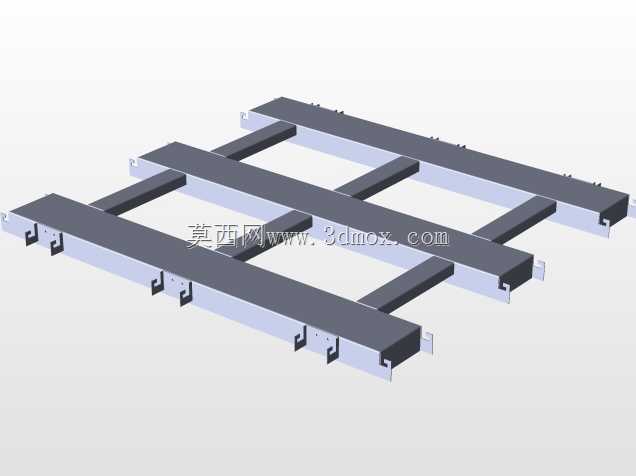

　　从受力逻辑来看，底部承载区没有采用整块平板铺焊的方案，而是用多根横向承托梁平行排布，梁体之间预留均匀间隙，这种设计首先降低了整体自重，板材耗材占比大幅减少，同时散落的切屑、喷涂余料、冷凝积液可以直接从梁间隙下落，不会在机架底部积留杂物，日常清扫只需吹扫间隙即可，维护工作量远低于封底式料架。承托梁的排布间距经过受力校核，对应常见周转箱、重型工件托盘的底部支撑点位，避免托盘悬空出现挠曲变形，梁体与底部外框采用满焊或者高强度紧固件拼接，竖向载荷可以直接通过梁端传递到四根主立柱，传力路径短且没有多余的受力转接件，长期承受动载时焊缝处的应力集中风险更低。

　　框架的竖向立柱沿立方体四个角点垂直布置，立柱上下端分别与顶框、底框的角部杆件对接，顶部边框仅做轮廓拉结，不承担主要物料载荷，作用是约束四根立柱的顶端自由度，避免机架受侧向撞击时立柱向外张开变形，整体形成封闭的空间桁架受力体系，抗扭刚度比无顶框的敞口料架提升明显。在车间实际使用中，这类机架经常会被作业人员误推、被叉车叉齿侧向剐蹭，带顶框的结构可以把侧向力快速分散到整个框架，不会出现单根立柱弯折报废的情况。

　　安装边界方面，该机架底部外框的下沿预留了整周的叉取通道空间，底框杆件离地高度匹配标准手动液压车、电动平衡重叉车的叉齿厚度，叉齿伸入后不会剐蹭地面，也不会顶到承托梁的下表面。机架的整体外轮廓为规整立方体，无外凸的安装耳、管线或者操作部件，多个机架并排摆放时可以完全贴合对齐，车间规划缓存区时可以按固定模数排布，充分利用厂房的平面面积。框架的所有杆件转角处都做了对齐拼接，棱角处无突出焊瘤，周转过程中不会刮伤工件表面或者划破周转箱的塑料侧壁。

　　设计过程中优先考虑了工况适配性：如果用于存放焊接后的钣金件，底部梁的间隙可以让焊接残留的焊渣直接掉落，不会堆积在工件下方造成表面硌伤；如果用于机加工工序间转运，开放式结构方便起重吊钩从上方直接伸入吊取工件，无需人工抬升；如果作为立体存储的单元载架，规整的立方外形可以直接堆垛，上层机架的底框可以精准落在下层机架的顶框轮廓内，堆垛时不会出现滑移错位。杆件的选型上统一采用等截面规格，下料时可以定尺批量切割，减少边角料损耗，拼接时所有节点的连接形式一致，工装定位后无需反复调整尺寸，焊接或者装配的工序效率很高，后期如果某一根立柱或者承托梁出现撞击变形，只需单独更换对应杆件，不用整体报废整个机架，维护成本可控。

　　框架内部没有设置固定的分层隔板，使用方可以根据存放物料的高度自行加装可拆卸隔层，也可以直接悬挂工位器具，适配不同批次工件的存放需求，不会因为内部固定结构限制物料的尺寸上限。整体结构无复杂曲面、无精密配合件，三维建模时所有杆件均采用标准截面参数装配，干涉检查重点核对各杆件交接处的对齐关系，以及底部叉取空间的净高尺寸，确保实际制作完成后物流器具可以正常适配，不会出现建模尺寸与现场叉车参数不匹配的问题。
