木材板材辊式输送线结构设计

　　该套辊式输送线主要面向木材加工车间的板材转运场景，常见于人造板生产线、实木板材开料工段、板材砂光前后衔接工位以及成品板材堆垛前的过渡输送环节。现场工况中，待输送工件多为幅面较大、重量分布不均的木质板材，部分板材边缘存在毛边、局部翘曲，输送过程不允许出现板面划伤、卡滞或跑偏，因此设备采用密集平行辊筒作为承载输送面，辊筒间距经过匹配，保证常规幅面板材在输送全程至少有三根以上辊筒同时接触支撑，避免薄板因支撑跨距过大出现中部下垂、端头磕碰的问题。

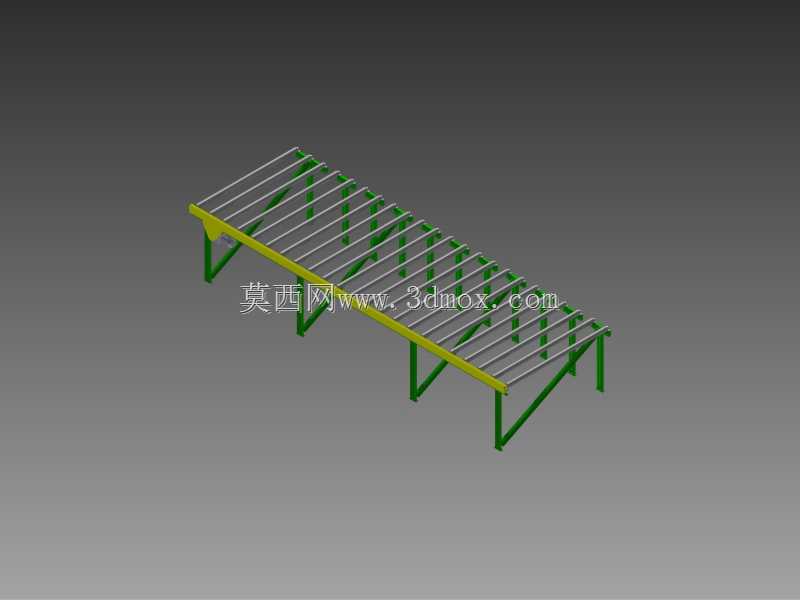

　　从整体布局来看，输送线主体为长条形水平布置，支撑部分采用分立的钢制支腿结构，支腿沿输送线长度方向按固定间距排布，每根支腿底部预留地脚安装板，可通过膨胀螺栓与车间混凝土地面固定，也可在支腿底部加装可调脚杯，适配地面平整度存在偏差的老旧车间，安装时可通过脚杯微调整体输送面的水平度，保证全线辊筒顶面处于同一基准平面。支腿之间设置横向连接梁与斜向加强撑，形成稳定的门型支撑框架，即便输送整垛较重板材时，框架也不会出现侧向晃动或纵向挠曲。

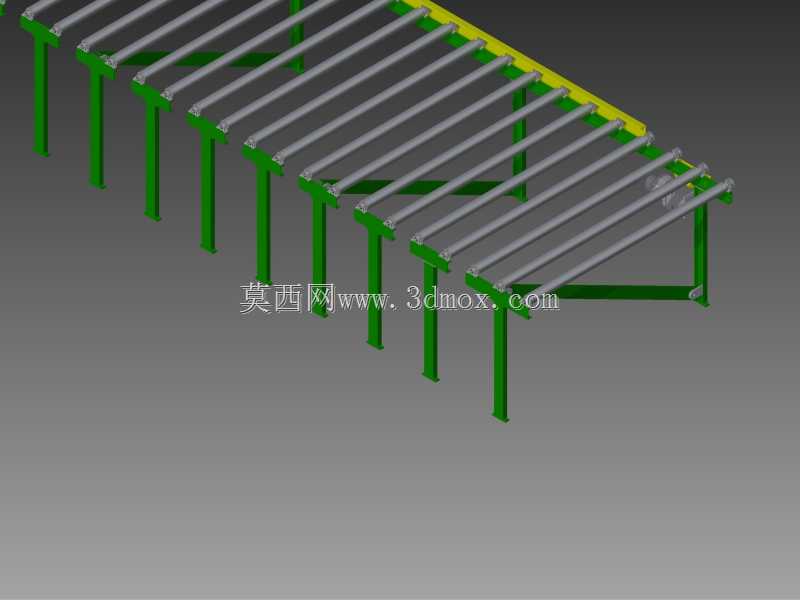

　　承载输送面由多根平行布置的金属辊筒组成，辊筒两端通过带座轴承安装在两侧的纵向机架梁上，辊筒轴线与输送方向垂直，辊筒表面采用光滑金属材质，与木质板材接触时摩擦力适中，既可以依靠接触面摩擦力带动板材向前行进，又不会在板面留下压痕或刮痕。两侧纵向机架梁采用型钢焊接加工，梁体上按统一间距加工辊筒安装位，保证所有辊筒的同轴度与平行度，安装后逐一校验辊筒顶面高度，消除个别辊筒偏高或偏低导致的板材行进跳动问题。

　　动力传动部分布置在输送线侧方，沿机架长度方向布设传动组件，将动力传递至每一根辊筒，保证所有辊筒同步转动，避免因辊筒间转速差造成板材错位、偏转。传动区域外侧设置可拆卸的防护护罩，既可以防止车间木屑、粉尘落入传动部件造成磨损，也能避免现场操作人员衣物、工具误接触运动部件，符合木工车间的安全防护要求。设备末端设置限位与衔接结构，可直接对接后续的加工主机进料口，也可与转角输送台、升降台配合，完成板材在不同工段之间的自动转序，替代传统车间内人工抬板、叉车短途转运的作业方式，减少板材搬运过程中的边角磕碰，同时大幅降低工人的劳动强度。

　　设计过程中重点考虑了木工车间的实际使用边界：设备整体高度匹配常规板材加工设备的进料工作面高度，无需额外搭建过渡台阶；输送线长度方向可根据车间工位间距进行分段拼接，每段支腿、机架、辊筒组件均采用标准化接口，现场安装时无需大量焊接作业，通过螺栓即可完成组装，后期产线调整时也可快速拆解移位。针对木材加工过程中产生的大量木屑粉尘，辊筒两端轴承选用带密封结构的型号，可阻挡粉尘进入轴承滚道，延长维护周期；日常维护时，仅需定期检查传动件张紧状态、补充润滑脂，即可保证设备长期稳定运行。整套结构没有复杂的专用构件，大部分零部件均可采用常规型钢、标准辊筒与标准紧固件加工制作，制造成本可控，维护配件通用性强，非常适合中小型木材加工企业的板材自动化输送改造场景，也可作为整个人造板产线规划中的标准输送单元进行模块化组合布置。
