渐开线直齿圆柱齿轮齿条啮合结构

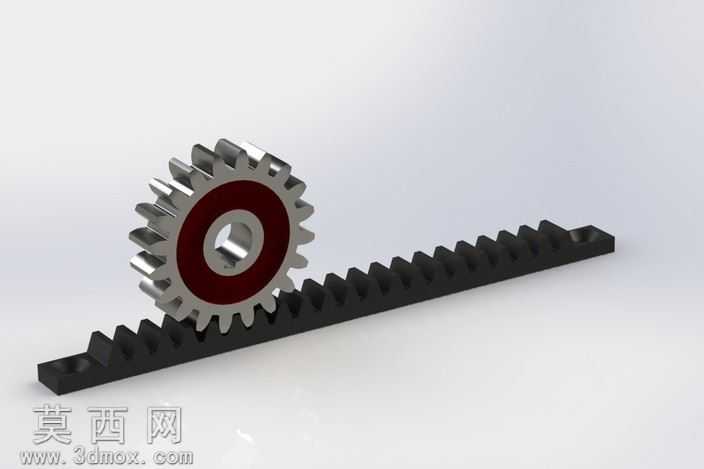

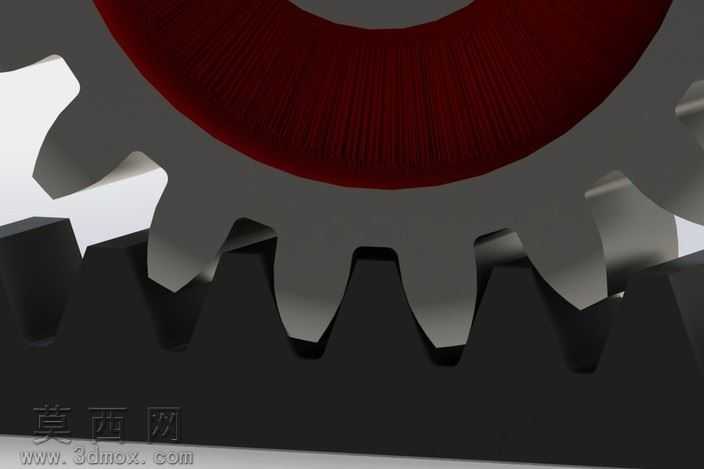

本作品为直齿圆柱齿轮与齿条组成的渐开线啮合传动结构，是机械传动领域的经典基础练习模型，建模过程围绕渐开线齿廓的精准生成展开，还原了齿轮齿条传动的核心结构特征。建模阶段以渐开线生成原理为核心依据，先通过参数化定义齿轮的模数、齿数、压力角等核心参数，绘制出标准渐开线齿廓曲线，经拉伸生成直齿圆柱齿轮的实体结构，保证齿形的几何精度符合机械设计标准；齿条部分则对应齿轮参数，将圆周方向的渐开线齿形转化为直线齿廓，精准匹配齿轮的齿距、齿厚参数，确保二者啮合时齿面能够实现顺畅的线接触传动。渲染环节对模型进行了材质区分与光影调试，齿轮主体采用哑光金属材质模拟钢制传动件的质感，齿面部分做了细微的粗糙度调整，还原真实机加工齿面的视觉效果，齿轮中心区域赋予暗红色材质做结构区分，齿条采用深灰哑光金属材质，通过光影投射凸显出轮齿与齿条齿槽啮合的咬合状态，清晰展示齿侧间隙、齿顶齿根的配合关系。结构设计上严格遵循齿轮齿条传动的装配规范，保证齿轮的分度圆与齿条的分度线相切，啮合时的重合度满足平稳传动的要求，模型可通过参数调整适配不同传动行程、传动比的使用场景，建模过程中针对渐开线特征生成时易出现的特征报错问题做了优化调整，避免特征更新时出现齿形扭曲的问题，确保模型在修改参数后仍能保持正确的齿形结构。该模型可作为机械原理学习的直观演示案例，也可作为自动化设备直线传动机构的设计参考，帮助设计者快速理解渐开线齿轮齿条的啮合原理，掌握参数化齿轮建模的核心思路，为后续非标传动机构的设计提供可靠的基础模型支撑。
