多型芯精密注塑模具结构三维设计

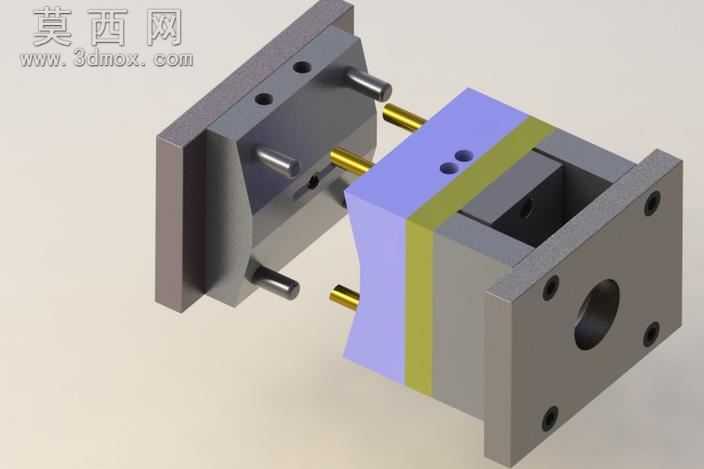

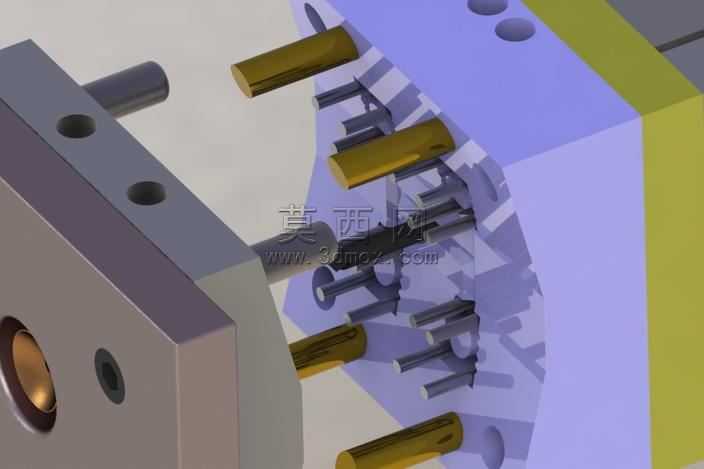

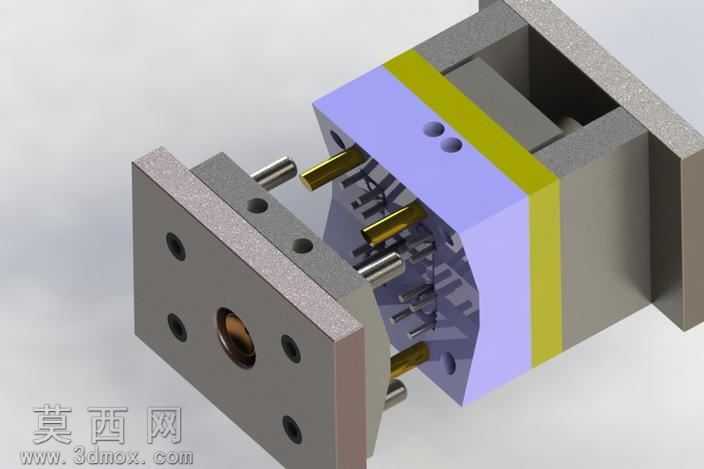

本套模具三维设计采用SolidWorks平台完成全参数化建模，整体围绕多型芯精密注塑成型需求展开结构规划，建模过程严格遵循注塑模具设计规范，从模架选型到型芯、型腔的细节结构均做了完整的参数化约束，确保各部件装配间隙符合实际生产公差要求。渲染阶段针对不同模具部件赋予了差异化材质表现：模架基体采用磨砂金属材质还原钢材的哑光质感，导柱、型芯镶件采用抛光金属材质体现加工后的光洁表面，定模侧的成型区域采用半透明淡紫色材质直观展示内部型腔的轮廓结构，侧抽芯部件采用黄铜色金属材质区分功能组件，通过材质的清晰区分让整套模具的装配层级、功能分区一目了然。结构设计上，本套模具采用多组圆柱型芯交错排布的成型方案，针对塑件上的多组孔位特征设计了独立的镶件式型芯，既方便后续加工更换，也能保证孔位的成型精度；导柱导套组件做了加长设计，保障合模过程的导向精度，避免型芯错位碰伤；侧抽芯结构与主开模方向做了精准的行程避让设计，开模过程中侧抽芯先完成抽拔动作，再主分型面开模顶出塑件，整套开合模动作逻辑顺畅无干涉。设计思路围绕量产实用性展开，所有型芯、型腔部件均采用镶拼式结构，降低后续热处理变形的修复成本，冷却水道的排布预留了足够的设计空间，可根据实际注塑材料的冷却需求调整水路走向，顶出机构的排布对应塑件的受力均匀区域，避免顶出过程中塑件出现变形、顶白等缺陷，整套模型完整还原了精密注塑模具的核心结构细节，可作为同类多型芯注塑模具的设计参考，也可用于模具结构教学演示使用。
