带蜂窝成型结构的注塑模具型腔组件

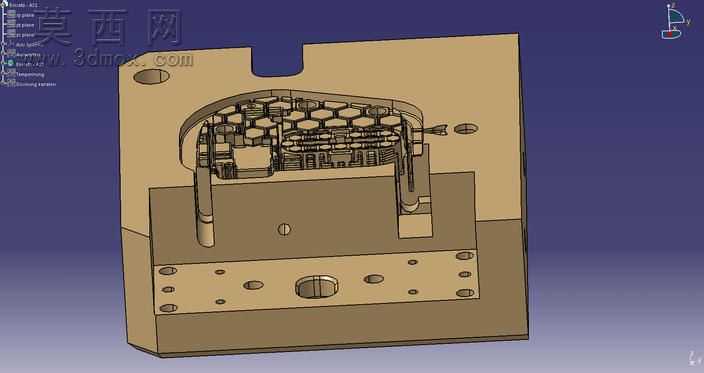

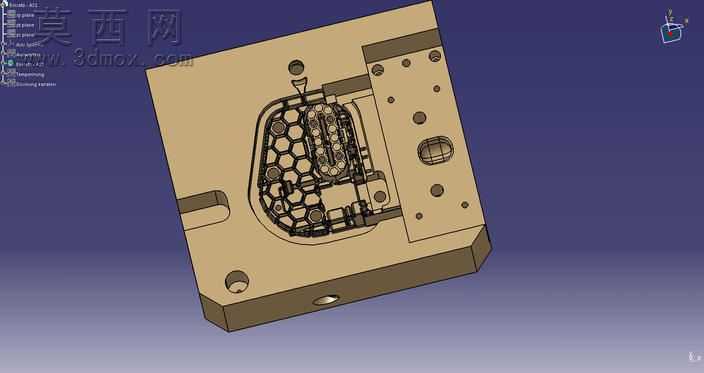

本模型为注塑模具的核心成型型腔组件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循注塑模具设计规范，对模仁、镶件、定位结构、安装孔位等细节均做了精准还原。模型整体采用模具钢材质的视觉表现，金属哑光质感渲染贴合实际模具加工后的表面状态，分型面过渡顺滑无错位，各安装孔、定位销孔的位置与尺寸均匹配标准模架的装配要求。模型内部的成型区域设计有密集的蜂窝状加强筋结构，该结构可在保证注塑件结构强度的前提下大幅减少原料用量，同时降低塑件冷却后的收缩变形风险，建模时对蜂窝筋的壁厚、拔模斜度均做了合理设置，避免出现注塑填充不满、脱模卡滞的问题。组件侧边设计有独立的镶件固定区域，通过多组螺丝孔实现镶件的精准定位与可拆卸更换，针对易磨损的成型边角做了局部加厚处理，可有效提升模具的整体使用寿命。设计过程中优先考虑了模具的加工工艺性，所有棱边均做了适配加工的倒角处理，避免加工过程中出现应力集中导致的崩边问题，冷却水路的预留位置贴合成型区域轮廓，可保证注塑过程中热量均匀传导，提升塑件成型的良品率。模型各部件的装配关系清晰，无干涉、无重叠结构，可直接用于模具结构评审、加工工艺编排以及注塑生产前的结构验证，能够帮助设计人员快速排查模具开模、脱模过程中可能存在的结构问题，缩短模具开发的整体周期。
