带曲面轮廓的注塑模具结构设计

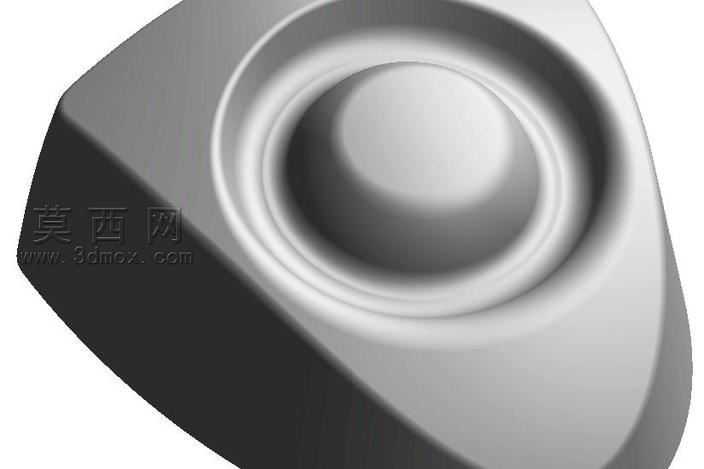

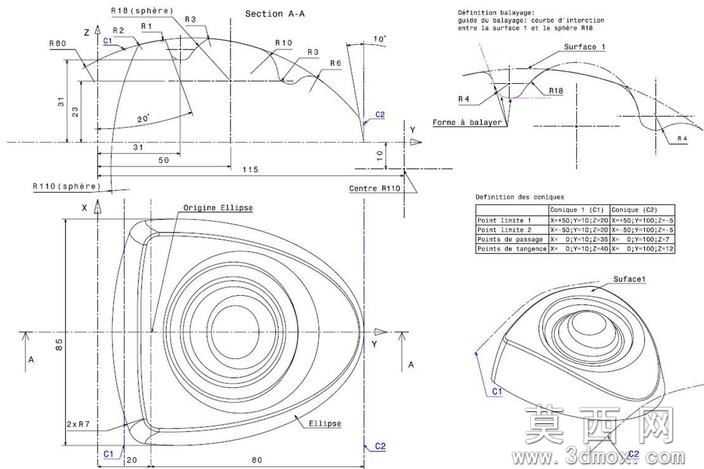

本模具设计采用CATIA软件完成全参数化三维建模，建模过程严格遵循机械制图投影规范，先通过多视图草绘定位核心基准，以X、Y、Z三轴坐标系为参照，依次绘制主视、侧视、俯视方向的轮廓线，精准标注各段圆弧半径、直线段长度与角度参数，包括R1、R3、R6、R10、R18等多段过渡圆弧，以及20°、10°等拔模斜度参数，确保曲面衔接顺滑无断点。建模阶段优先构建基础分型面，通过球面、椭圆面等多曲面求交、裁剪、缝合操作，生成连续光滑的外轮廓曲面，再通过偏移、加厚命令生成模具型腔实体，针对内部多层同心环状结构，采用旋转凸台命令结合环形阵列逻辑完成特征构建，保证各环槽的同轴度公差符合注塑成型要求。结构设计上充分考虑注塑工艺特性，在曲面转折处预留合理的圆角过渡，避免应力集中导致的模具开裂或塑件脱模缺陷，分型面选取沿塑件最大轮廓线布置，确保开模时塑件可顺利留于动模侧，同时在边缘位置设计2处R7的工艺圆角，优化熔体流动路径减少填充阻力。材质设定阶段为模具型腔赋予P20模具钢材质属性，调整渲染参数呈现金属哑光质感，对分型面、配合面单独设置高亮显示效果，清晰区分不同功能结构面。设计过程中反复校验各视图投影对应关系，通过截面A-A剖切视图验证内部壁厚均匀性，核对所有尺寸链的闭合性，确保二维工程图标注与三维模型完全一致，无过定义或欠定义特征，整体结构兼顾成型精度与加工可行性，可直接用于后续数控加工编程与模具装配调试，能够满足对应曲面类塑件的批量注塑生产需求，有效保证塑件外观面的成型质量与尺寸稳定性。
