十英寸法兰式管路保持阀结构设计

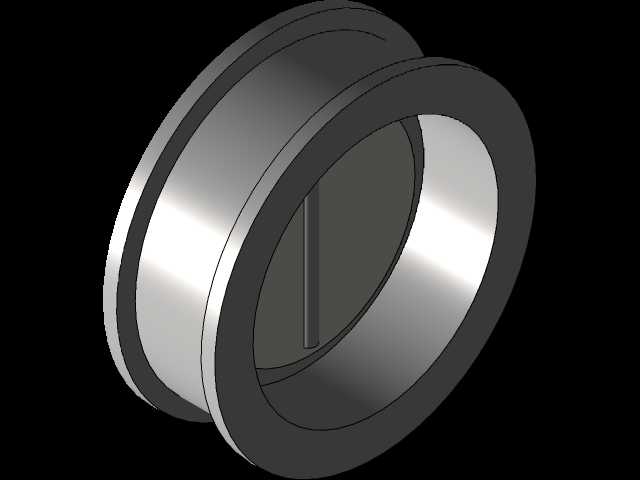

　　在大口径流体输送管路系统中，保持阀的核心作用是维持管路内部介质流向稳定，避免反向回流引发的管路水锤、泵组反转等工程故障，这类元件常应用于市政给排水主管网、大型化工流体输送干线、船舶压载水系统以及工矿企业的循环水主管路中，十英寸规格的阀件通常适配DN250标准管径的管路，属于中大型管路系统的核心控制元件。从结构设计来看，这款保持阀采用一端法兰凸缘、一端直筒插接的复合连接形式，法兰端的密封面做了加厚处理，可适配突面、凸面等多种标准法兰的配对安装，安装时法兰端需搭配对应压力等级的密封垫片，通过均布螺栓实现与上游管路的刚性连接，直筒端则可直接插入下游管路的承口内部，配合密封圈实现插接式密封，

　　这种混合连接结构既保证了阀件与上游高压侧管路的连接强度，又降低了下游侧的安装对位难度，适合现场施工空间受限的管路改造场景。阀件内部的流道做了全通径平滑过渡设计，没有突兀的缩径或凸起结构，介质流经时的局部阻力系数远低于同口径的对夹式止回阀，可有效降低管路系统的输送能耗，减少长期运行的动力成本。阀体内置的启闭件采用摆臂式结构，正常正向通流时，介质压力将启闭件完全推至流道侧壁的收纳槽内，不会对介质流动造成额外遮挡；当介质出现反向流动趋势时，启闭件在介质反向推力与自身重力的共同作用下快速回落，与阀座密封面紧密贴合，实现截流止回，密封面堆焊了耐磨合金层，可耐受含少量固体颗粒的介质冲刷，延长阀件的检修周期。在建模过程中，

　　需要重点把控几个关键尺寸边界：法兰端的螺栓孔中心圆直径、螺栓孔数量与孔径需严格匹配对应压力等级的法兰标准，避免现场安装时出现孔位错位；直筒插接端的外径公差需控制在h7级，保证插入下游承口后既能顺利装配，又不会出现过大的配合间隙引发泄漏；阀件整体的轴向长度需符合管路安装的空间预留要求，避免与周边的弯头、三通等其他管路元件发生干涉。从实际选型角度出发，这类十英寸保持阀通常适配PN10、PN16两个常用压力等级的管路，适用介质温度范围根据密封件材质的不同可覆盖-10℃到120℃，基本满足常规水、中性流体、低浓度腐蚀性流体的输送需求。设计时还考虑了阀件的维护便利性，法兰端的外侧预留了检修螺孔，后期需要清理阀腔内部杂质或更换密封件时，

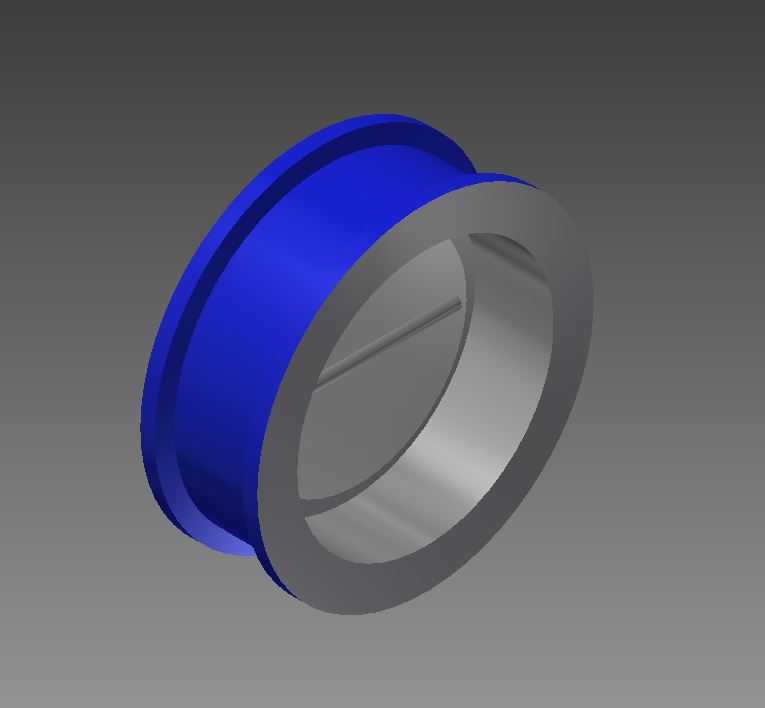

　　无需将整个阀件从管路中完全拆卸，只需松开连接螺栓即可将阀瓣组件抽出检修，大幅降低了后期运维的工作量。另外，阀件的外表面做了环氧喷涂处理，蓝色的外涂层既可以提升阀件的防腐蚀能力，适配户外埋地、露天敷设等多种安装环境，也便于现场管路巡检时快速识别阀件类型，区分管路系统中的不同功能元件。在流道结构的细节处理上，阀座与流道的过渡位置做了R5的圆角过渡，避免介质长期冲刷形成的局部涡流对阀体内壁造成气蚀损伤，有效提升阀件的整体使用寿命。
