家用3D打印活性炭净水滤瓶结构

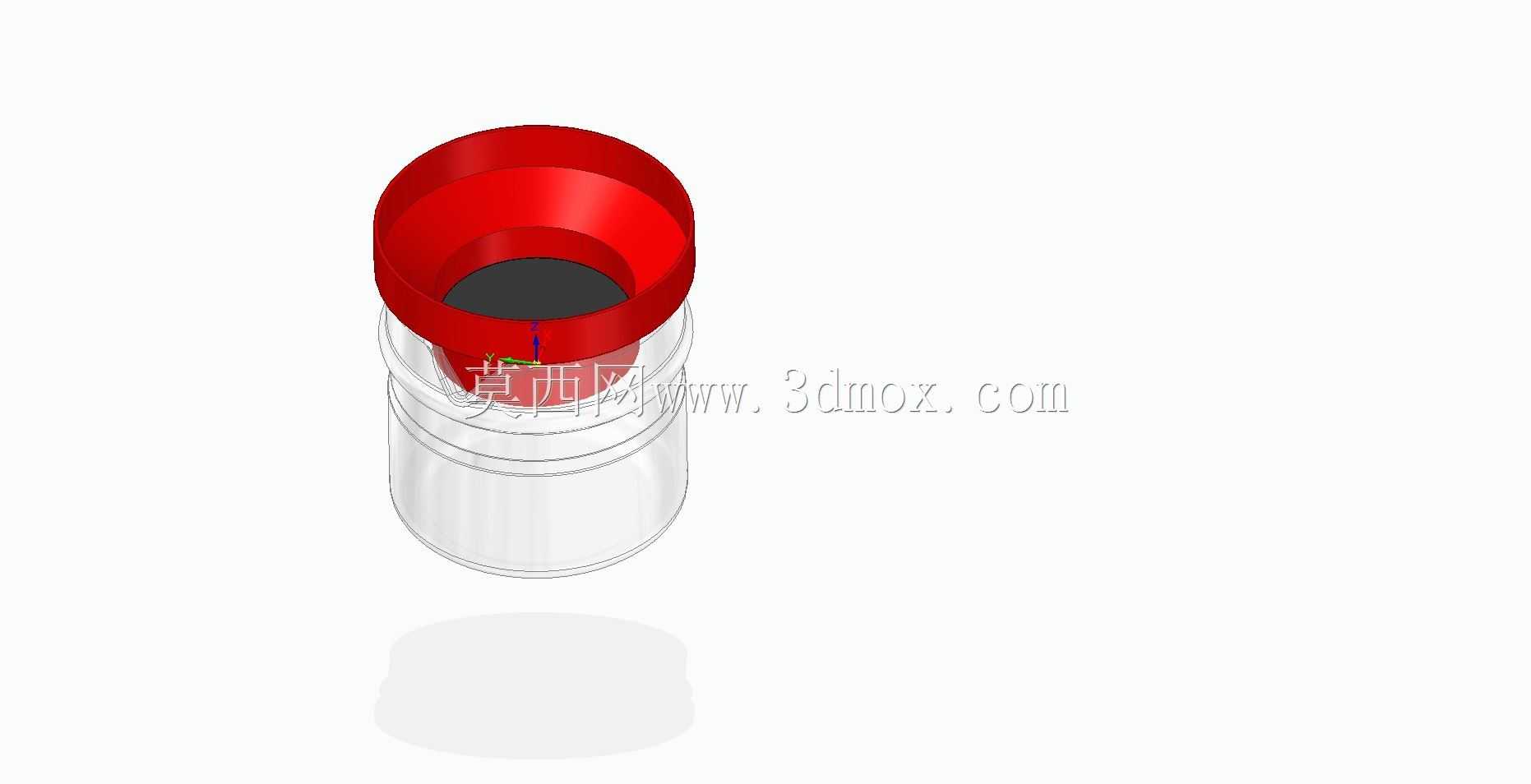

　　这套结构面向小型饮用水净化场景，可作为桌面净水装置、户外临时取水过滤单元或教学实验滤筒使用。整体由透明滤瓶、红色上盖和内部活性炭过滤腔组成，水流从上部接口进入后，经过活性炭填料完成吸附净化，再由下部腔体汇集流出，适合处理泥沙、异味和余氯等常见水质问题。

　　从实际使用角度看，滤瓶采用近似圆柱的透明腔体，便于观察内部水位、活性炭污染程度以及是否存在积气。瓶身外侧设置多圈环形加强筋，既提高薄壁件的承压能力，也能在手持拆装时增加摩擦。红色上盖承担入口连接和密封作用，顶部为扩口式接口，内部形成下沉容纳空间，可放置滤棉、密封圈或导流件；上盖与瓶身之间通过圆柱配合和台阶定位，装配时依靠周向贴合控制偏心，避免过滤介质短路。

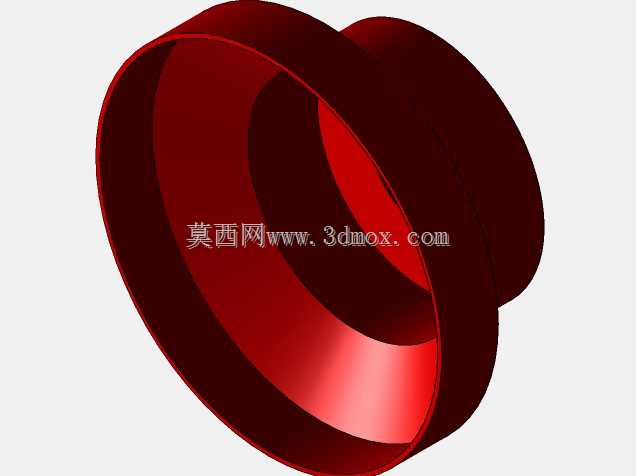

　　设计思路上，该结构没有追求复杂管路，而是把易加工、易更换和易观察放在前面。滤瓶主体壁厚均匀，适合通过增材制造直接成型，也可作为小批量注塑件的结构验证样件。上部红色零件的外形包含大圆角过渡和环形凸缘，能够降低应力集中；内腔开口较大，方便装填颗粒活性炭，并在更换填料时快速清理残留。瓶底采用圆弧收底，使沉积物不易卡在尖角处，冲洗时水流可沿底部曲面带出杂质。

　　安装边界方面，模型整体为立式布置，占用空间接近一个小型杯状容器，轴线方向需要预留上盖拆装高度，径向则要留出手指旋合或卡接操作的空间。上部接口应与进水管路保持同轴，若用于连续供水，需要在接口处增加橡胶密封圈或压紧螺母，以承受低压水流。滤瓶底部不建议承受额外夹持载荷，固定时宜环抱瓶身中段或支撑底部平面，避免透明薄壁区域出现局部应力发白。

　　在过滤路径上，原水进入上盖后不应直接冲入瓶底，而应通过导流结构让水流均匀穿过活性炭层，减少沟流效应。活性炭装填高度需要保留一定气室，过满会影响上盖闭合，过低则缩短水与滤料的接触时间。若用于较浑浊水源，可在上盖内侧增加前置滤棉，先拦截大颗粒杂质，再让水流进入活性炭腔，从而延长滤料寿命。

　　结构细节中，瓶身的环形纹路不仅是外观特征，也相当于连续加强环，能够限制薄壁圆筒在内部水压下的膨胀。上盖外缘直径大于瓶身，形成明显的拆装受力边；顶部扩口则兼容不同管径的软管或漏斗式注水件。对于三维建模人员，检查重点应放在上下件配合间隙、密封圈槽位置、瓶口端面平面度以及内腔拔模方向上。若采用FDM打印，透明瓶体需注意层纹对密封和观察效果的影响；若采用光固化成型，则要关注薄壁底部强度和耐水性能。

　　该滤器在维护上强调快速更换：旋开或拔出上盖后，即可倒出失效活性炭，冲洗瓶体并重新装填。结构没有细小难清理的盲槽，适合家庭、实验室和演示教学环境。工程应用中还可根据流量需求调整瓶身高度、上盖接口直径和滤料腔容积，在保持外形安装位置不变的前提下，扩展成不同容量的净水滤芯组件。
