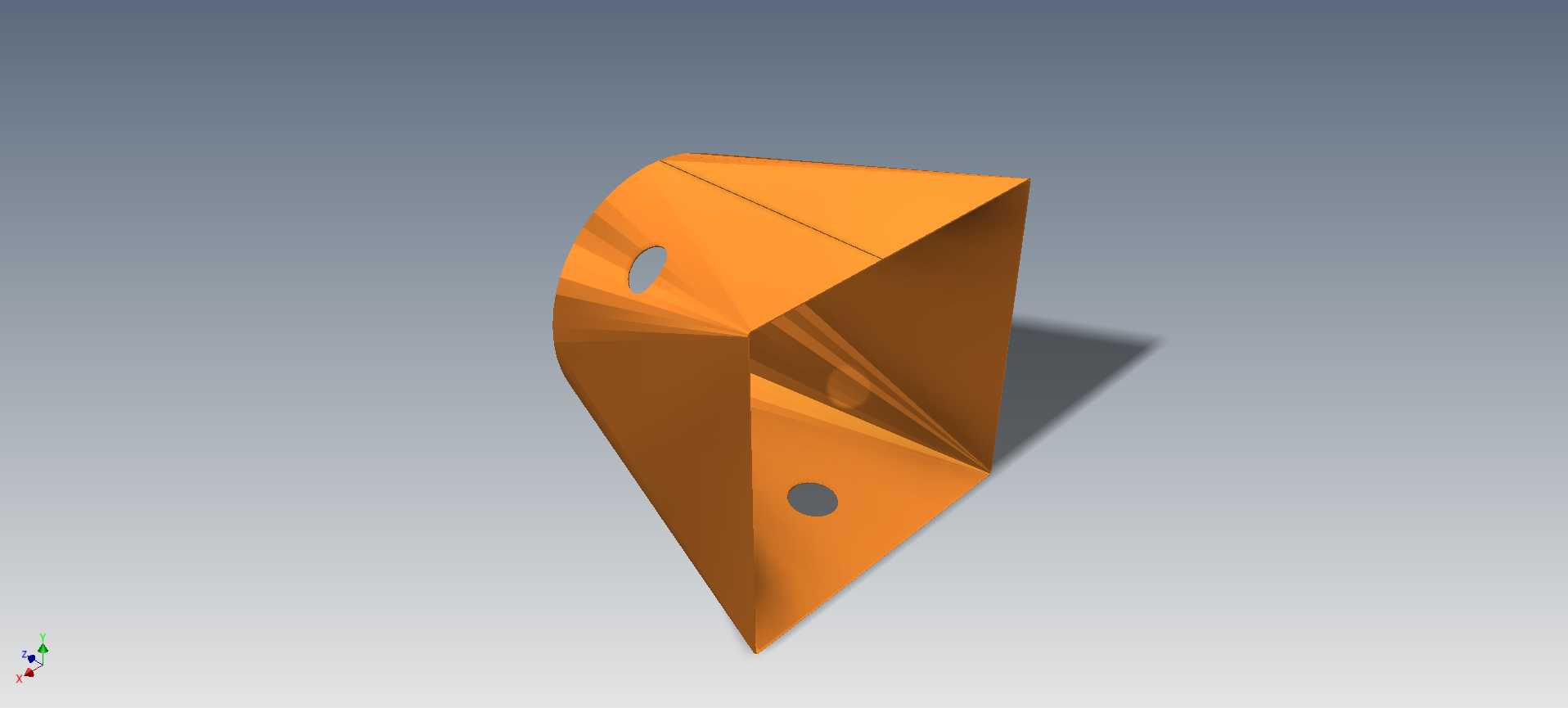

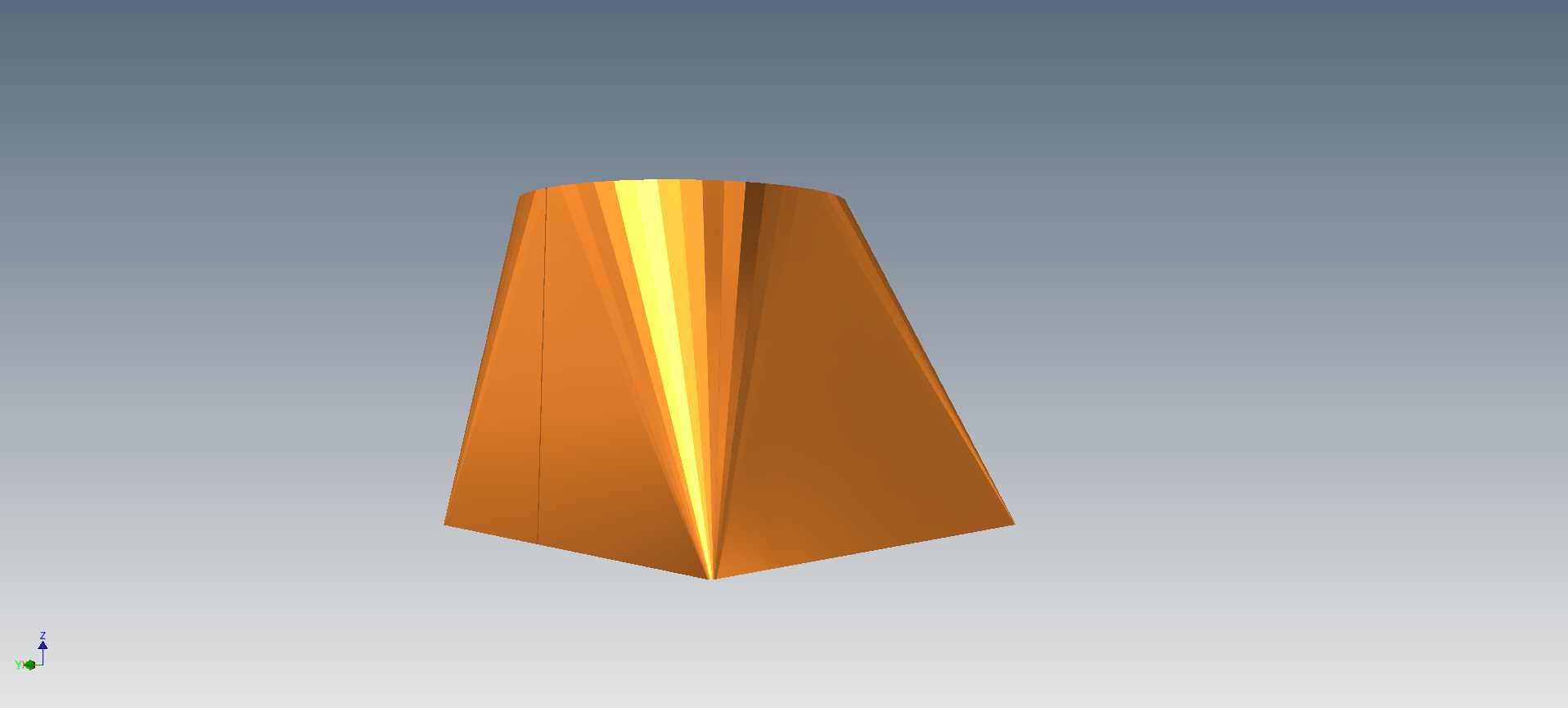

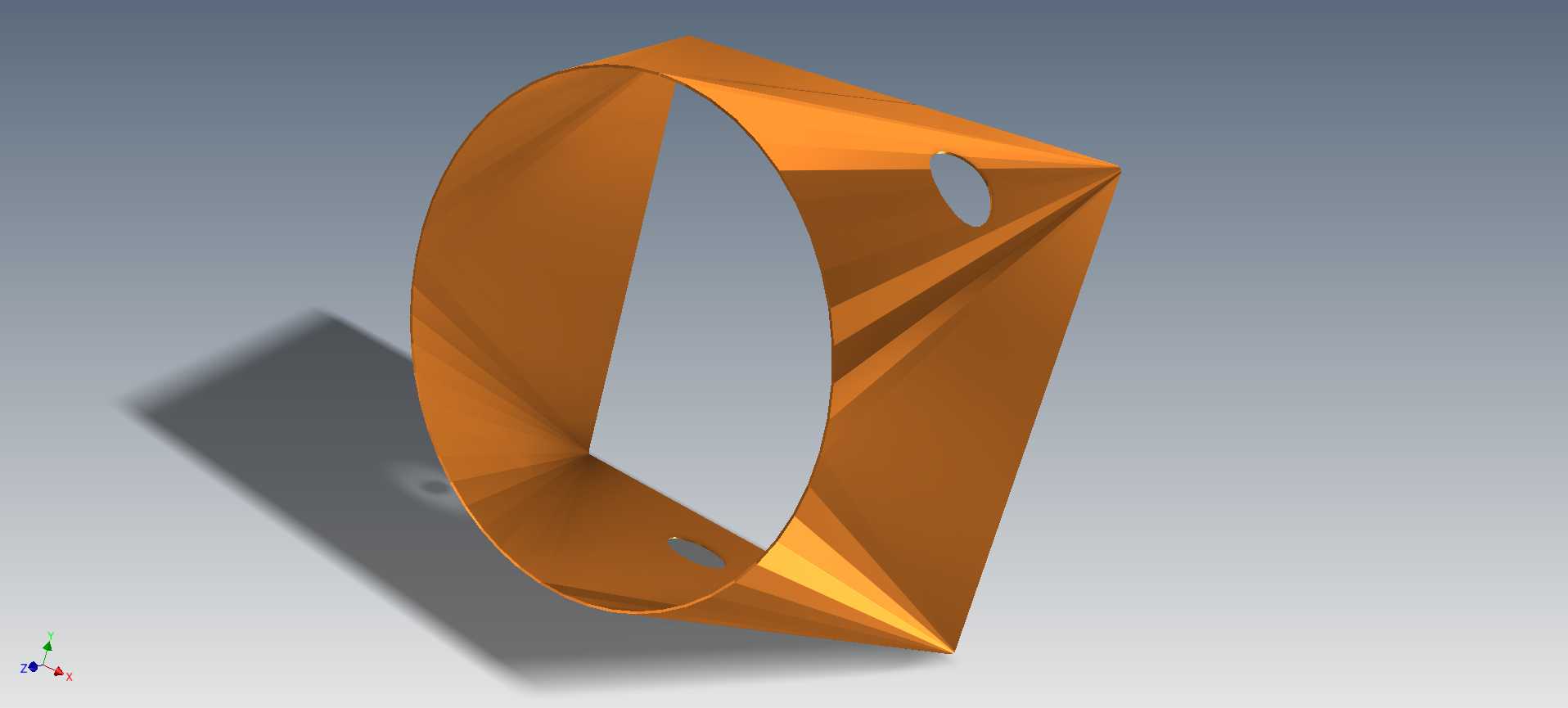

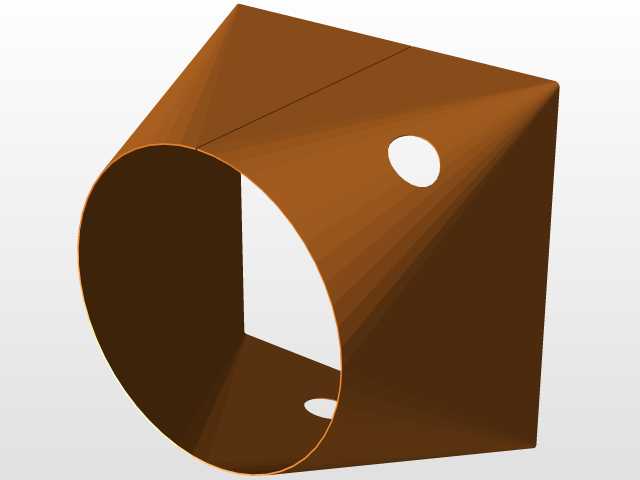

方台锥面导流变径过渡壳体

　　这个锥台变径壳体在现场多用于方形端口之间的气流、散料或者防护通道过渡，常见在设备排风接驳、料仓落料引导、防护罩转角衔接这类位置。做结构对接时，首先要核对两端方形轮廓的边长差与轴向高度，锥面的拔模斜度直接决定物料滑落角度或者风阻走向；如果用于散料导流，侧壁倾角要大于物料安息角，避免粉料在折角处积料搭桥，用于风道时则要控制锥面突变带来的局部压损，棱边过渡不能出现突兀的内凹台阶。

　　建模阶段先锁定上下两个方形基准面，两端口中心保持同轴对齐，再沿直纹路径生成四片锥面，相邻锥面在棱线处做相切或者小圆角融合，减少钣金折弯或者机加工时的应力集中。壳体壁厚根据使用场景选取：薄钣金件优先考虑折弯工艺，四条棱线预留折弯余量与止裂槽，厚壁铸造或者机加工件则在棱边设置铸造圆角，避免拆模时出现尖角缺料。端口位置通常外翻法兰边或者加工安装孔位，对接面要保证平面度，和上下游方管、料斗法兰贴合时不能出现缝隙漏风、漏料。

　　实际安装边界上，要预留周边螺栓操作空间，锥段向外扩张的轮廓不能和周边机架、管线发生干涉；如果作为设备外防护锥罩，下端大方形口覆盖设备发热或者传动区域，上端小方口对接排风管道，锥面顺滑收拢可以引导气流匀速抬升，避免直角风道产生涡流噪音。用于落料转接时，大端承接上游料仓出料，小端对准下游输送设备入口，锥面的光滑棱线能让颗粒物料顺着侧壁均匀滑落，不会在四角形成滞留死区。

　　结构校核上，薄壁锥壳要考虑负压吸瘪或者物料侧压，锥面跨度较大时可以在外壁增设加强筋，沿棱线布置的加强筋既能提升刚性，也不会破坏内部导流面的平整度。两端法兰的孔位间距要和配对设备标准法兰匹配，装配时锥段的同轴度偏差控制在允许范围内，防止对接后出现错位别劲。这类变径锥壳没有复杂内部机构，核心设计要点全在端口尺寸匹配、锥角工艺合理性以及棱边过渡处理，建模时把四个锥面的相切关系、端口法兰的安装尺寸完整定义，后续出工程图、展开钣金或者编程加工都能直接复用，现场对接时也能减少现场修配的工作量。
