自行车CO2充气装置铝合金外壳结构设计

　　这款铝合金外壳是为自行车便携CO2充气组合装置设计的承载结构，主要面向山地车、公路车户外骑行的应急补胎场景，解决传统便携充气工具零散易丢、握持打滑、磕碰易损的实际使用痛点。日常骑行过程中，爆胎是高频突发故障，零散的CO2气嘴、补胎工具、撬胎棒、备用内胎如果没有统一的承载外壳，要么在骑行背包里晃动磕碰产生异响，要么需要使用时翻找半天耽误时间，这款外壳的设计核心就是把整套充气补胎组件整合为一个可单手握持的整体，同时兼顾轻量化与抗冲击性能。

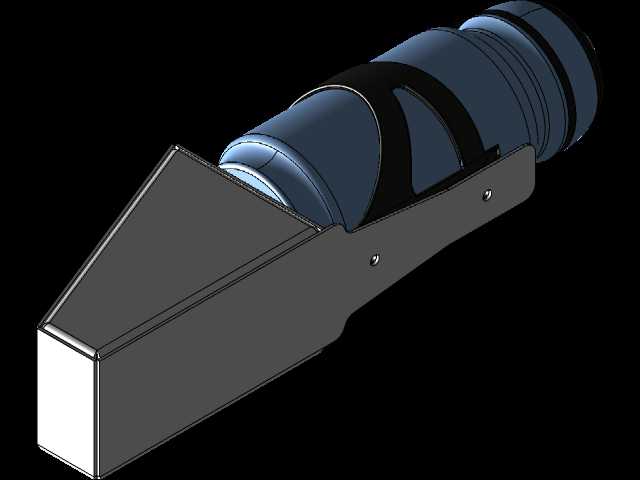

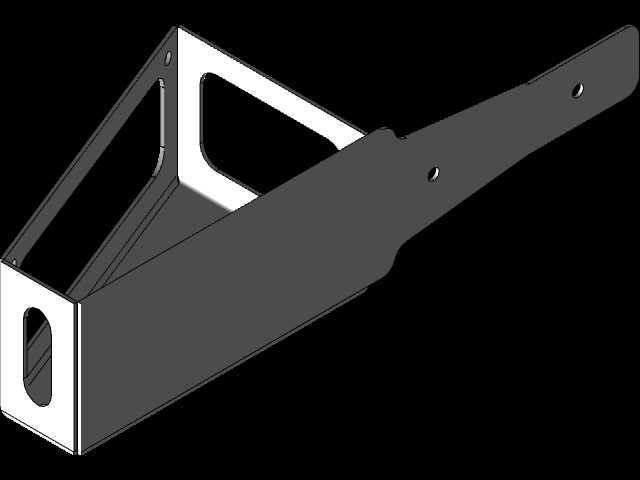

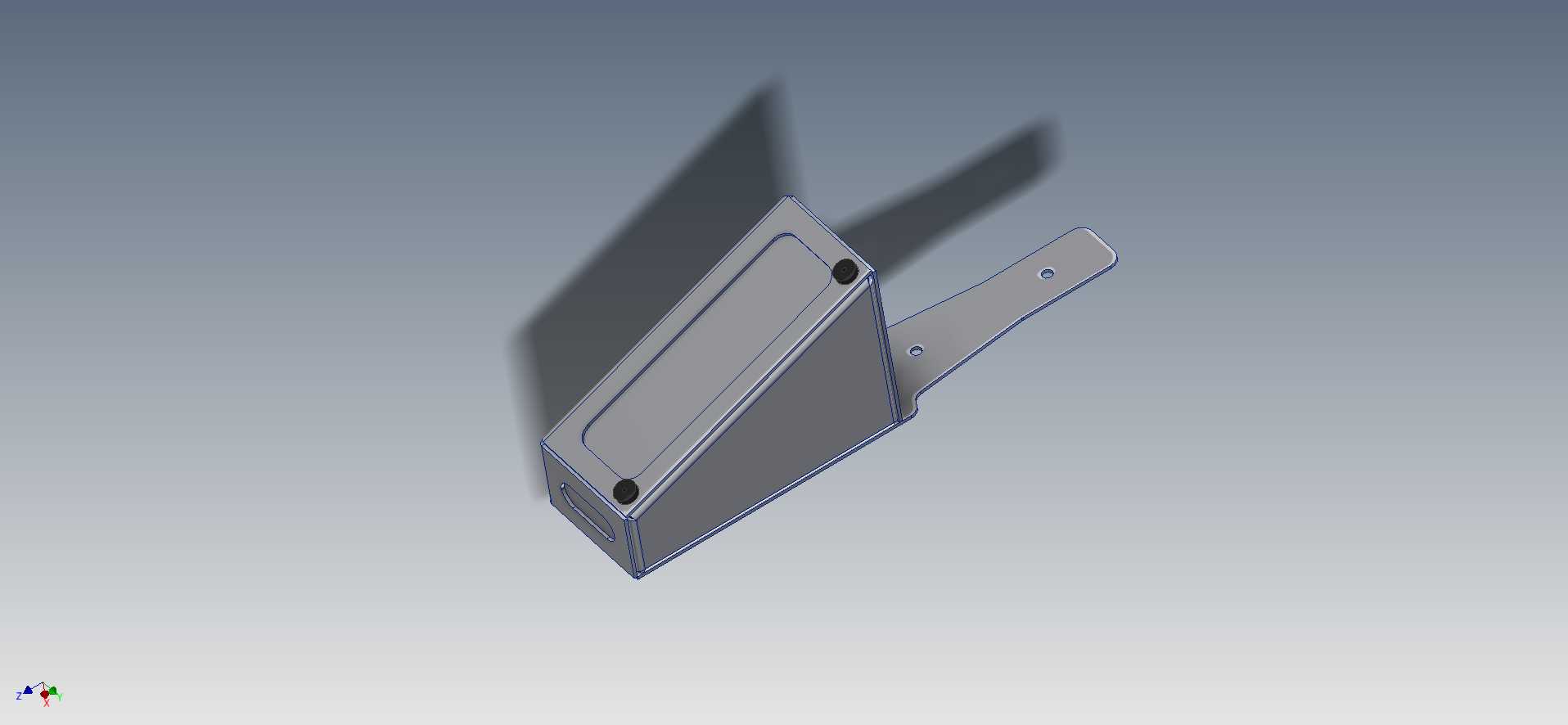

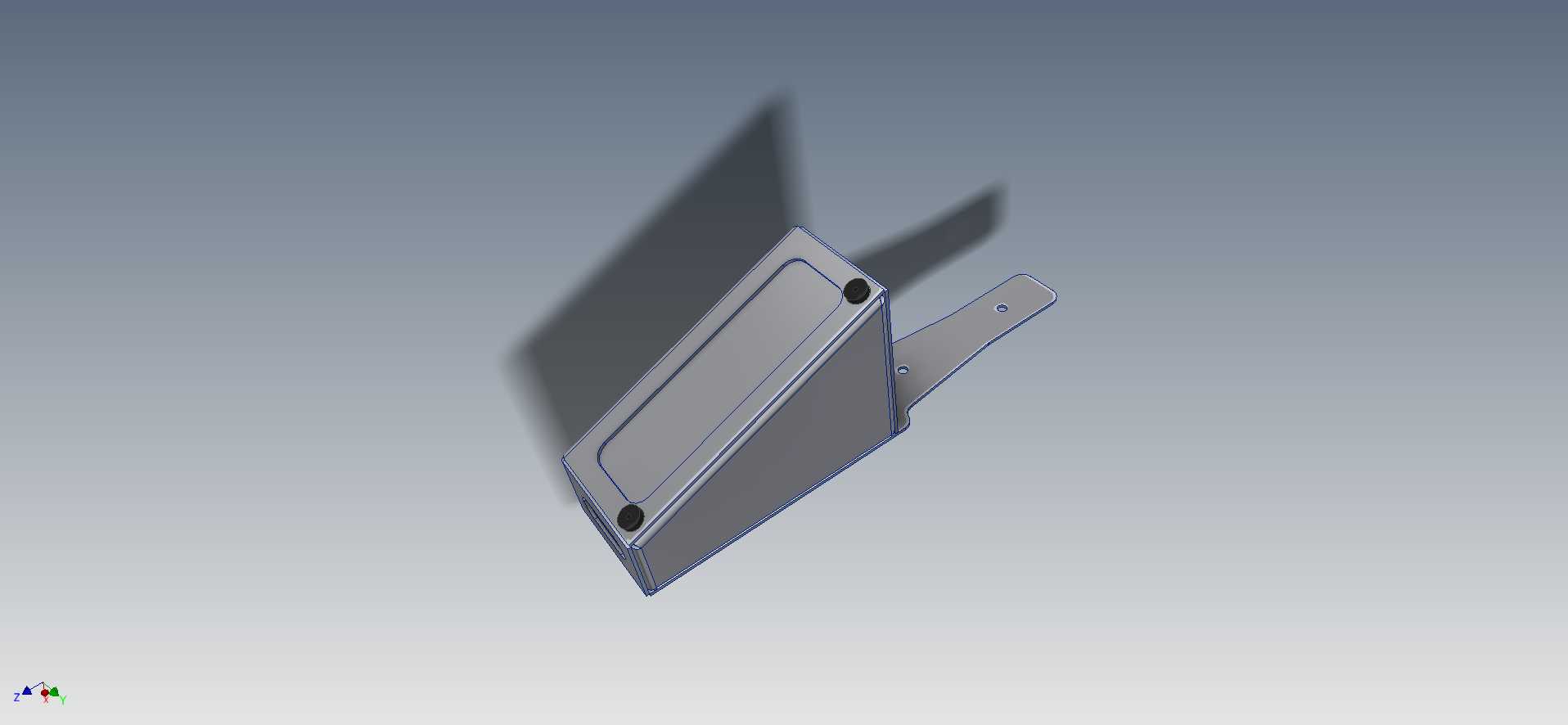

　　从功能特性来看，外壳采用铝合金板材冲压折弯成型，整体做了轻量化的镂空与曲面贴合设计，主体曲面完全贴合成年男性手掌的握持弧度，表面预留的防滑纹理安装位，可粘贴橡胶防滑垫，在冬季戴骑行手套或者手上沾有泥水、汗液的情况下，依然能稳定握持操作充气阀。外壳的一端设置了CO2气瓶的限位卡槽，可兼容常规规格的16g螺纹式CO2气瓶，卡槽内侧预留了0.3mm的橡胶缓冲垫安装间隙，避免骑行过程中气瓶与金属外壳直接碰撞产生异响，同时防止气瓶表面的防锈涂层被金属壳体刮花。外壳侧面设置了撬胎棒、补胎胶条的收纳槽，收纳槽采用卡扣式固定结构，不需要额外的绑带或者魔术贴，工具推入即可卡紧，拔出时只需要按压卡扣的解锁位就能快速取出，操作逻辑符合户外应急使用的单手操作需求。

　　设计过程中首先做了握持边界的人机工程校核，以成年男性手掌宽度90mm、握持围度200mm为基准，外壳主体的最大直径控制在38mm，整体长度控制在165mm，这个尺寸既可以放入骑行服的后背口袋，也可以通过配套的绑带固定在自行车车架的下管或者座管位置，不会超出车架的安装边界，避免骑行过程中剐蹭到骑行者的腿部或者路面障碍物。外壳的壁厚设置为1.2mm，这个厚度下铝合金板材的折弯成型良品率高，同时整体重量控制在85g以内，不会给骑行装备增加过多的负重，经过跌落仿真校核，从1.5m高度自由跌落到水泥地面时，外壳的变形量小于0.2mm，不会出现卡扣松脱、内部气瓶被撞触发的问题。

　　结构设计上还考虑了不同使用场景的适配性，外壳的气瓶连接端预留了通用螺纹接口的安装位，可适配市面上绝大多数主流规格的CO2充气阀，不需要针对特定品牌的气阀做定制修改，用户可以根据自己的使用习惯更换不同的充气阀组件。外壳的尾端设置了挂绳孔，可搭配手腕挂绳使用，在充气操作时避免手滑导致整个装置掉落。针对户外使用的防水需求，外壳的所有拼接缝隙都预留了密封胶条的安装槽，组装后可达到IP54的防护等级，雨天骑行或者经过泥泞路段时，泥水不会渗入外壳内部污染收纳的补胎工具与备用气嘴。

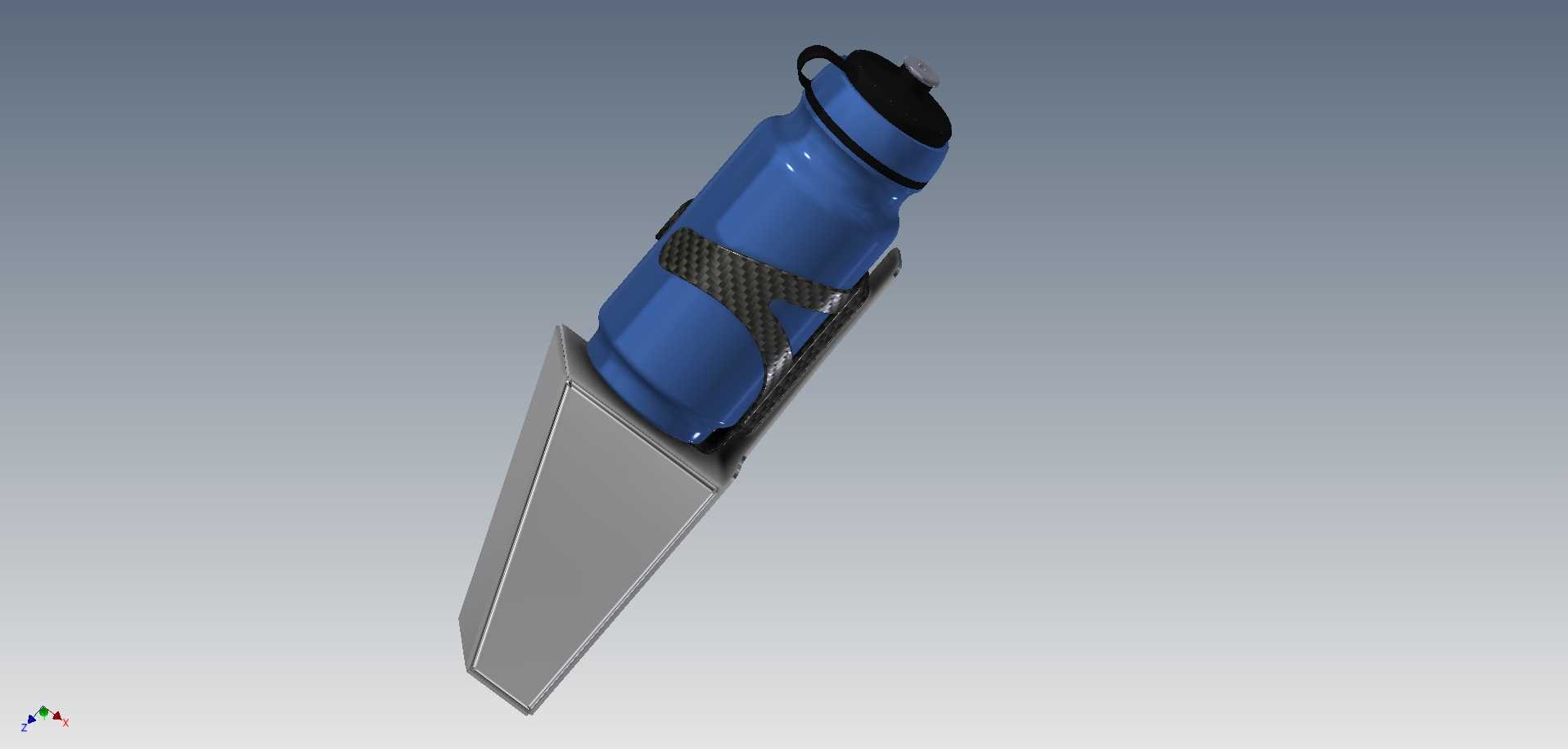

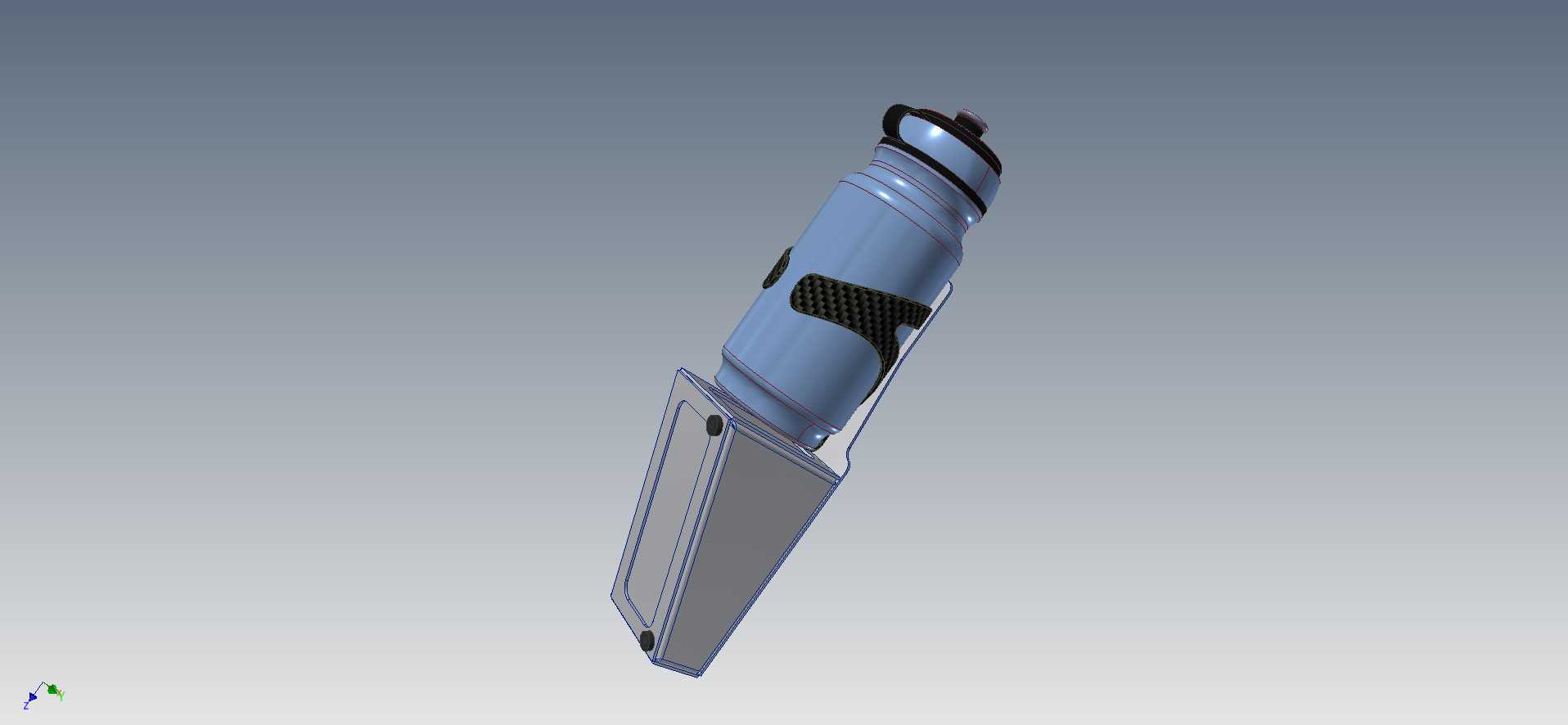

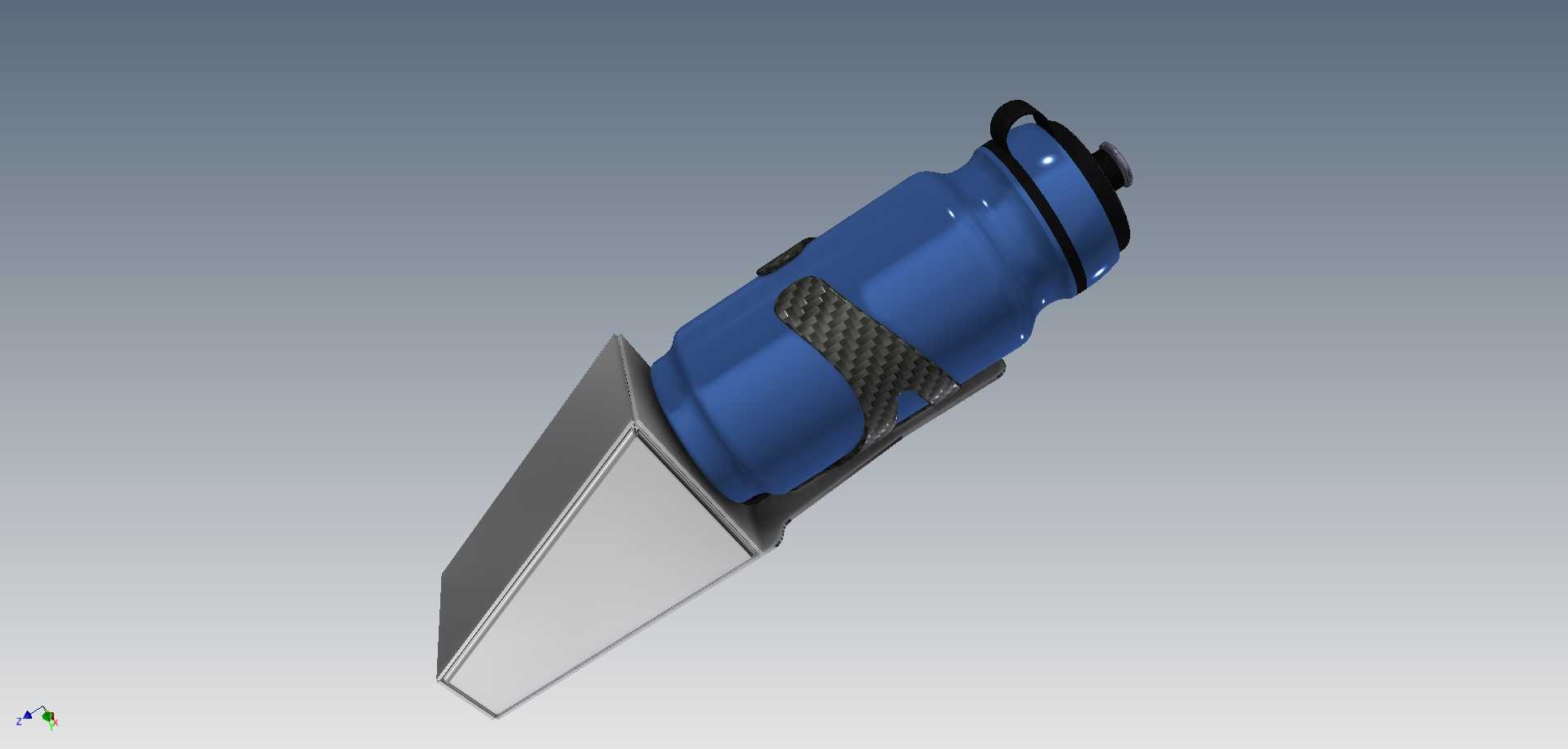

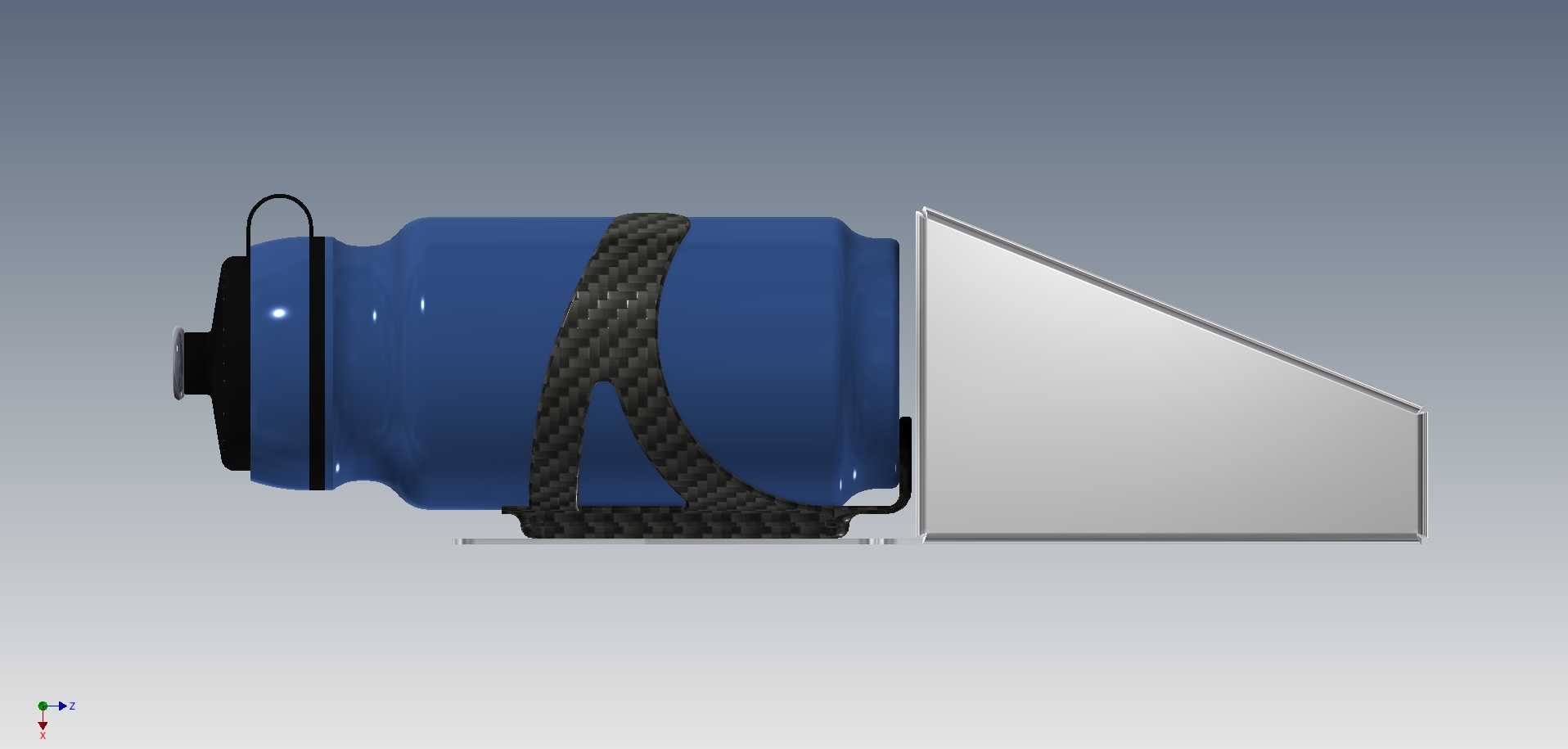

　　从安装边界来看，配套的车架固定绑带采用可调节的魔术贴结构，可适配直径25mm到45mm的圆形车架管，固定位的橡胶垫表面做了菱形防滑纹理，锁紧后不会在车架上滑动移位，也不会刮花车架的漆面。外壳的曲面设计特意避开了车架线管的安装位置，固定在车架上时不会影响刹车线、变速线的正常走线，也不会干扰碟刹夹器、后拨等运动部件的活动行程。在实际的原型测试中，这款外壳整合的充气装置可在10秒内完成一条公路车内胎的充气操作，整个操作过程不需要额外的辅助工具，单手握持外壳即可完成气阀按压、充气、泄压的全流程操作，相比零散的充气工具，操作效率提升60%以上，同时铝合金外壳的抗磕碰性能远优于塑料材质的便携工具盒，在复杂的户外骑行环境下使用寿命更长。
