该零件属于摩托车操纵系统末端配套的小型结构件,主要安装在转向手把钢管的左右开口端,日常骑行中承担多重实际作用。手把钢管在整车装配完成后,两端通常留有开放管口,若不设置封堵件,雨水、泥沙、洗车污水容易沿管口进入管腔,长期积累后造成内壁锈蚀,也会让线束、平衡块或内置附件受到污染。端杆装入后可形成可靠的端部封闭,把管口与外部环境隔开,降低维护清理频率。

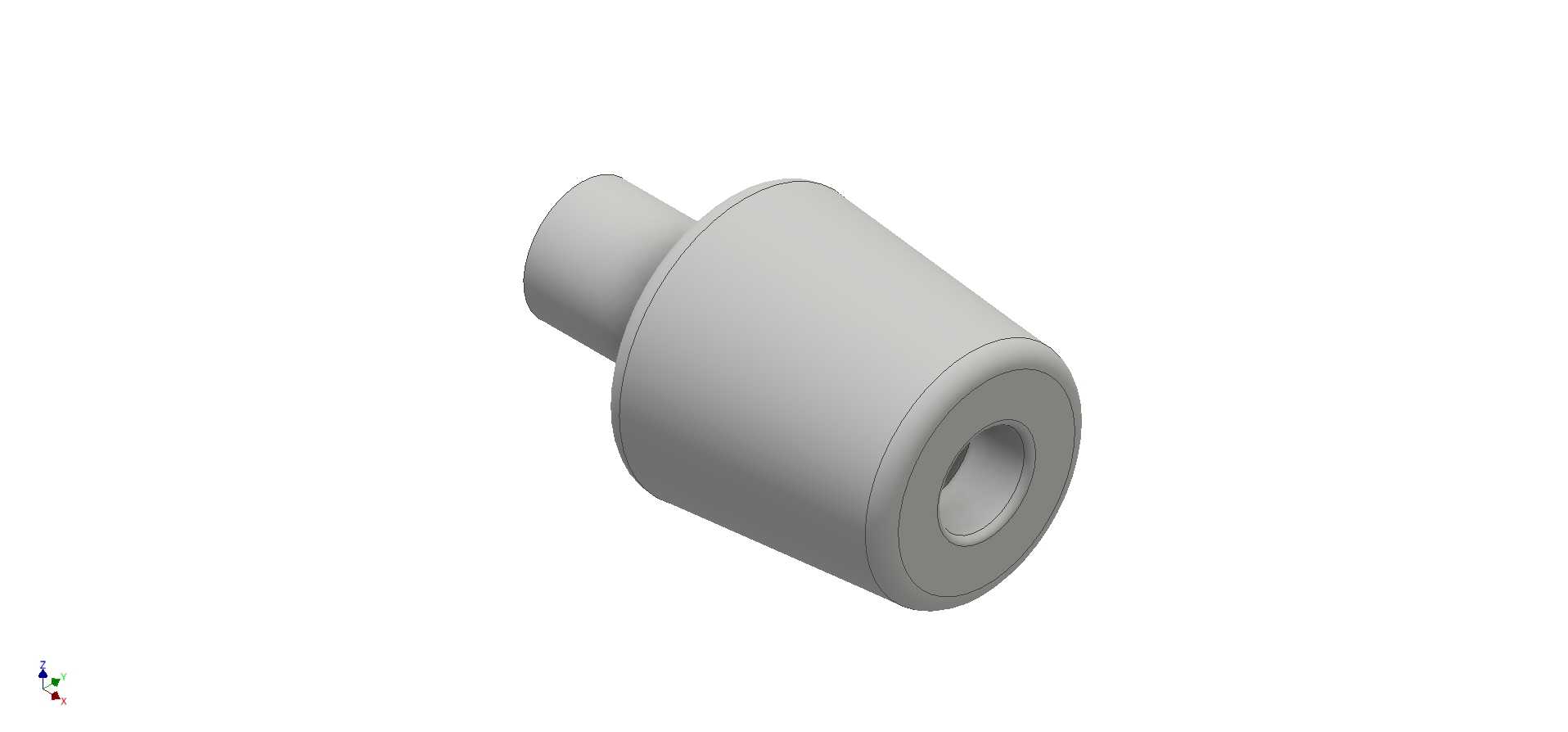

从使用工况看,摩托车在发动机运转、路面颠簸和高速行驶时,手把会受到不同频率的振动。端部堵头并非单纯装饰盖,其质量集中在手把最外端,能够改变手把总成的端部质量分布,对高频振动手感起到抑制作用,减轻长时间握持时的麻木感。模型主体采用较粗的圆柱配重段,外径明显大于手把钢管,安装后外露部分形成饱满的端部轮廓;内侧延伸出较小的同轴柱段,用于进入手把管内定位。该结构使零件既有外露的封堵与配重功能,又有插入管腔的配合基准,装配时不易偏斜。
建模时需要重点处理三段几何关系:外侧大圆柱承担主要质量和外观面,内端小圆柱承担插入导向,中心孔则用于穿入膨胀螺钉、拉紧螺栓或其他锁紧元件。大圆柱与小圆柱之间的台阶面是安装限位面,装配后该面贴近手把管口端面,能够控制零件插入深度,避免堵头过度进入管腔。中心孔并非简单通孔,其内壁形状需要与锁紧件的受力方式匹配;当螺栓拉紧内部膨胀胶套或胀块时,孔壁需要传递轴向压紧力,使小直径段在管内形成稳定摩擦连接。因此在三维设计中,孔口倒角、内壁过渡和端面厚度都应保留合理余量,避免拧紧时出现应力集中。
外形尺寸方面,外露大圆柱的直径应大于车把钢管外径,这样才能完全覆盖管口,并在摔车或轻微倾倒时先于手把涂层接触地面,起到一定防护作用。大圆柱长度决定配重体积和外观厚度,过短会降低减振质量,过长则会增加手把端部突出量,影响离合、制动操纵区域的通过空间。小圆柱的外径需与标准车把钢管内径形成适配关系,通常采用间隙配合以便装配,再依靠内部胀紧结构消除松动;小圆柱长度则要保证足够的接触面积,但不能干涉车把内部线束、焊点或节气门管路。
在车把总成布局中,端杆位于握把、堵头和操纵杠杆的最外侧,安装边界需要与橡胶握把端面、油门转把、刹车泵座以及护手罩保持协调。若端部外径过大,骑手在全锁转向时可能与油箱、导流罩或护板发生干涉;若轴向突出过多,车辆倒地时端部受到的冲击力会增大,反而把载荷直接传向车把。设计阶段应把端杆放入整车转向姿态中检查,确认左右打死方向、悬架压缩和护板装配状态下均保留安全间隙。
结构细节上,外露圆柱面采用连续回转体造型,便于握持区域末端形成圆滑过渡,也减少应力尖角。模型中可见的分模线或轮廓线提示该件可能采用包覆、注塑、压铸或机加工组合工艺,实际生产时可根据质量需求选择金属配重芯加外覆层,也可采用整体金属件后做表面处理。外端面需要平整且无锐边,内端面与管口接触处可设置浅台阶或缓冲面,以补偿钢管切割端面的不平度。中心孔入口应设置倒角,方便螺栓穿过,并避免电镀、喷涂或喷塑后孔径收缩造成装配困难。
从受力路径分析,车辆正常行驶时,端杆主要承受振动惯性力和轻微触碰载荷;车辆倾倒时,外露大圆柱先接触地面,冲击通过台阶面、插入段和胀紧螺栓传递到车把管壁。若小圆柱与孔壁配合过松,长期振动后会产生转动或轴向窜动;若胀紧力过大,又可能压薄壁车把钢管,造成管口变形。因此结构设计要在可拆卸性和紧固可靠性之间取得平衡,使维修人员能够重复拆装,又能在颠簸路面保持稳定。
三维建模过程中,回转主体可通过旋转特征建立,再叠加中心孔、端部倒角和局部异形切面。需要注意的是,端杆虽然外形简洁,但配合尺寸链并不短:车把外径决定外露覆盖范围,车把内径决定插入段直径,螺栓规格决定中心孔尺寸,内部胀套长度决定小圆柱有效深度,握把末端位置决定台阶面轴向位置。这些尺寸相互约束,不能只按外观比例绘制。对于结构工程师而言,完成模型后应进一步做装配验证,将钢管、螺栓、胀套和端杆放在同一装配体中检查干涉、夹紧行程和端部突出量,确保实物装车后既能封堵管口、衰减振动,也能在日常使用和轻微倾倒场景下保持可靠。
