摩托车尾部后壳固定安装支架结构

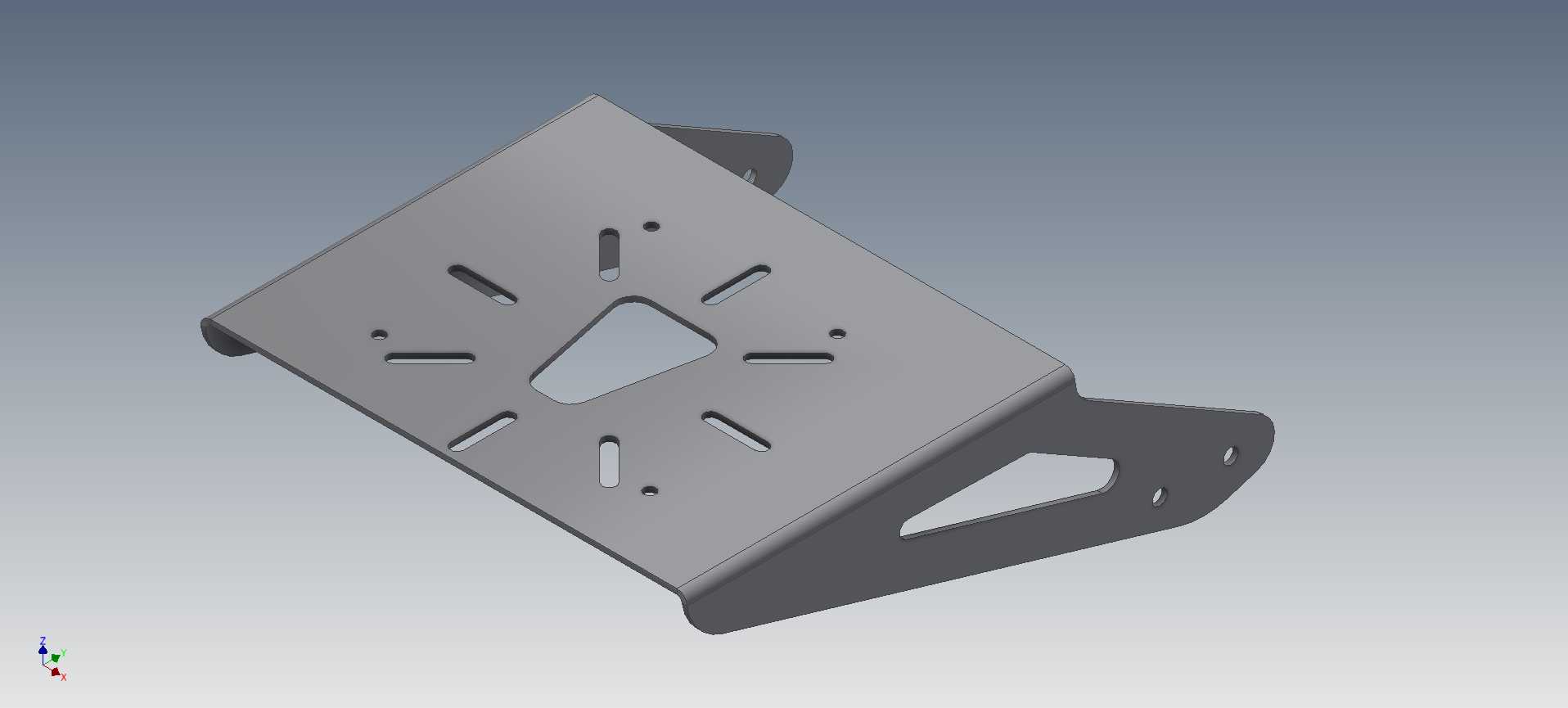

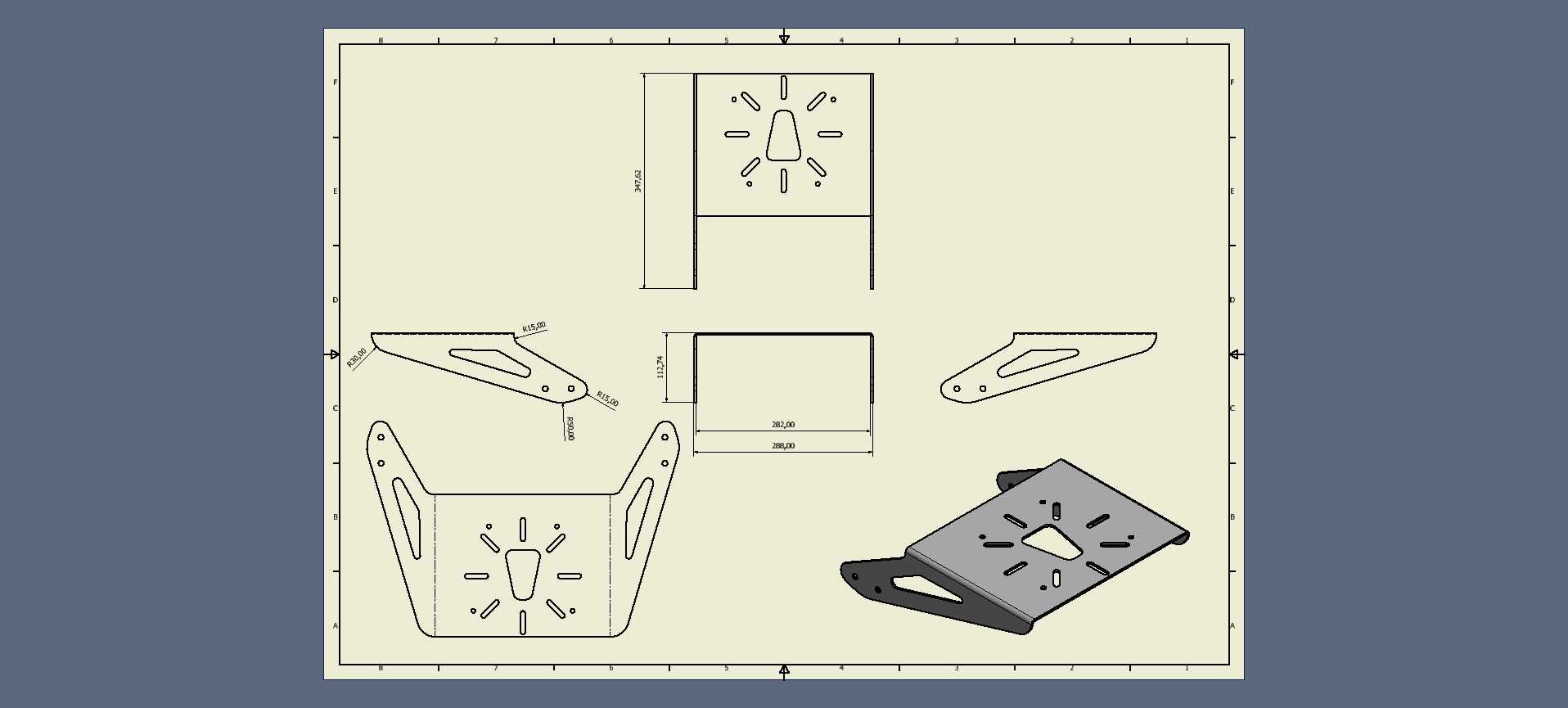

　　日常做两轮机车结构改型的时候，尾部覆盖件的固定支架是很容易被忽略但直接影响装配精度的零件，很多售后维修或者定制改装场景里，原厂支架因为尾部磕碰、重载震动出现形变后，后壳就会出现接缝不均、高速抖动甚至脱落的问题，这个支架的结构就是针对这类尾部固定需求做的适配设计。先从安装边界来说，支架整体采用折弯一体成型的钣金结构，主体安装面为近似矩形的平板结构，预留的多组腰型孔是专门为了适配不同批次后壳的安装孔位公差，腰型孔的排布覆盖了常规跨骑车型尾部后壳的常见安装点位，不需要额外扩孔就能调整装配间隙，避免硬装配导致的覆盖件内应力开裂。侧面的折弯支撑臂做了三角形的减重镂空，这个设计不是单纯为了减重，折弯后形成的L型支撑结构本身就具备足够的抗弯强度，

　　镂空位置刚好避开了支撑臂的应力集中路径，不会因为镂空降低结构刚性，同时两个支撑臂末端的圆孔是直接对接车架尾部的预装焊接螺母，安装时不需要额外做焊接固定，用标准螺栓就能完成锁紧，适配大部分管径的圆管车架尾部安装点。从实际使用场景来看，这个支架除了固定后壳之外，还能兼容尾部牌照架、小型尾灯的扩展安装，主体平板上的中心三角镂空一方面是为了避让后壳内部的线束走位，另一方面也能减少雨天行驶时支架位置的泥水堆积，避免长期积泥导致的钣金锈蚀。设计的时候特意把折弯角度做了15度左右的仰角适配，刚好匹配大部分街车、复古车型尾部后壳的倾斜角度，安装后支架和后壳内表面完全贴合，不会出现局部顶壳或者悬空的问题，支撑臂的厚度选用2.5mm的冷轧钢板，

　　表面做喷塑处理的话，能应对日常行驶的碎石冲击和雨水腐蚀，正常使用工况下不会出现断裂形变。很多改装场景里用户会自己切割钢板做简易支架，往往忽略了折弯处的圆角处理和孔位的公差预留，要么安装后后壳翘起，要么震动时孔位位置出现应力开裂，这个支架的所有安装孔位都做了去毛刺处理，折弯边做了小圆弧过渡，不会割破后壳内部的线束，也不会因为尖锐边缘划伤安装人员的手部。从装配流程来说，这个支架不需要专用工装，普通维修店用常规套筒扳手就能完成安装，先把两个支撑臂固定在车架尾部的预装点，不要完全锁紧螺栓，调整支架的前后左右位置，再把后壳的安装柱对准支架上的腰型孔，调整好后壳和车身侧面的接缝间隙后，依次锁紧所有固定螺栓即可，腰型孔的调节余量有5mm，

　　足够覆盖车架焊接公差和后壳的注塑公差，不需要额外打磨修正。另外支架的边缘都做了向内的折边处理，除了提升整体结构强度之外，也能避免行驶过程中支架边缘产生风噪，高速行驶时不会因为支架的平板结构产生额外的气流紊流，影响尾部的行驶稳定性。针对长期颠簸路况的使用需求，支架的折弯位置做了加强压筋处理，就是沿着折弯线压出的浅凹槽结构，能大幅提升折弯处的抗疲劳强度，即使长期在非铺装路面行驶，也不会出现折弯处开裂的问题。
