折弯冲压金属安装固定支架结构

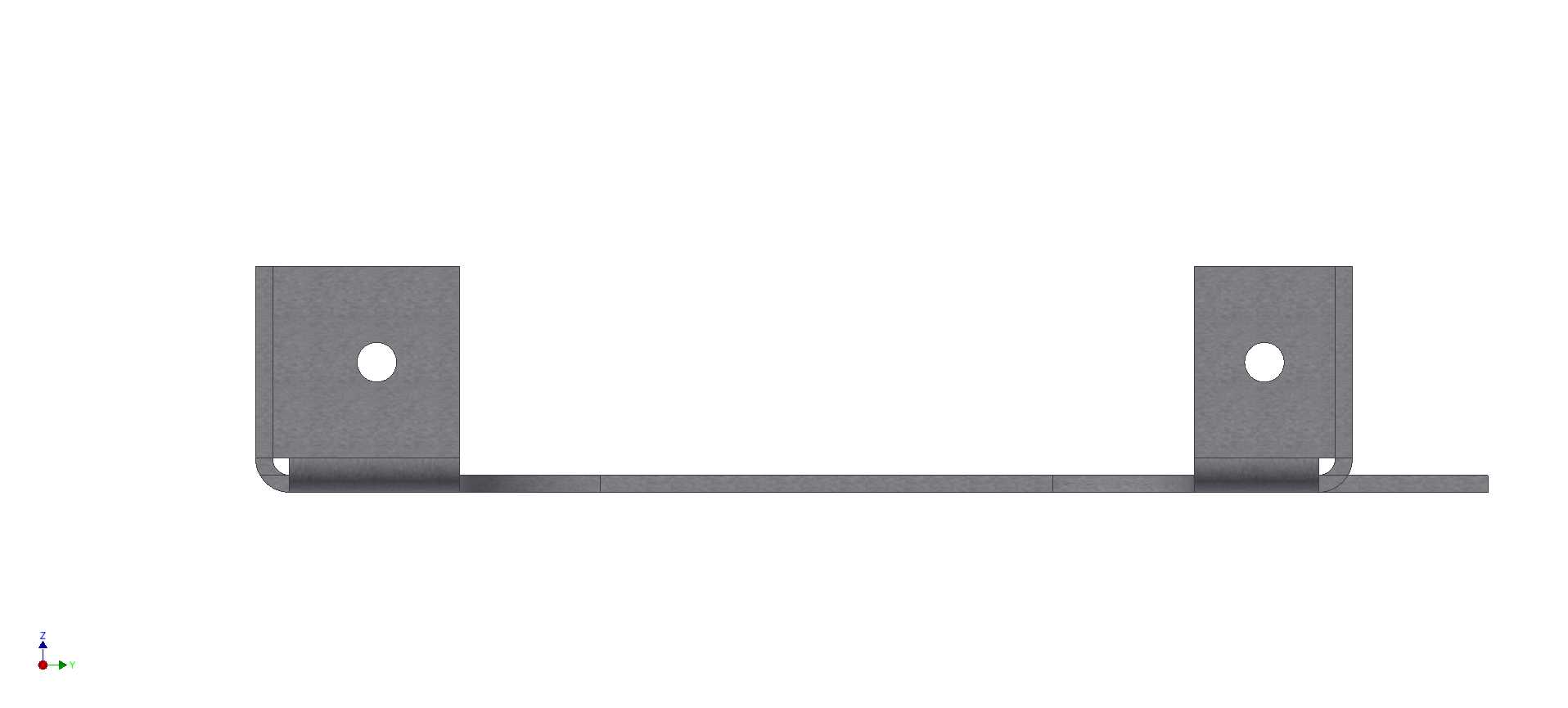

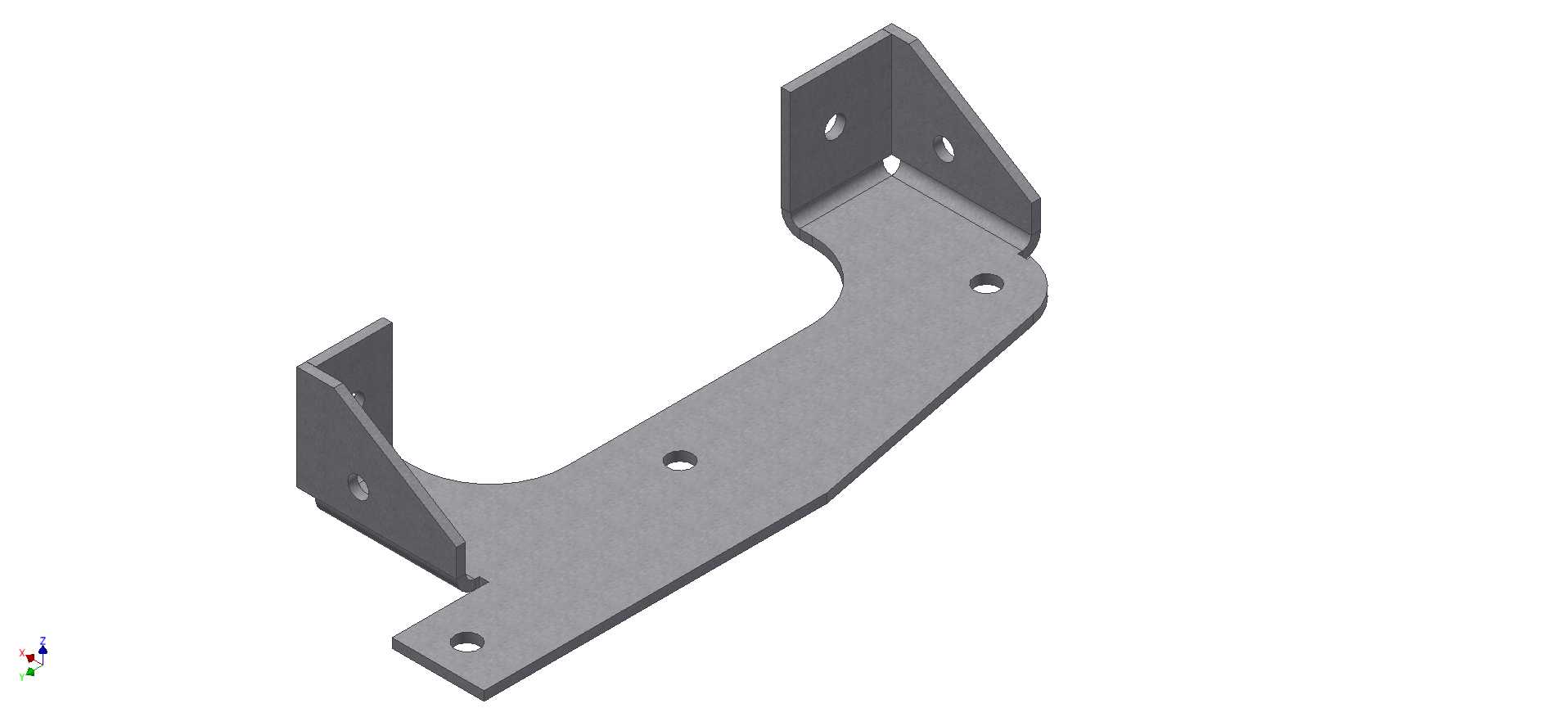

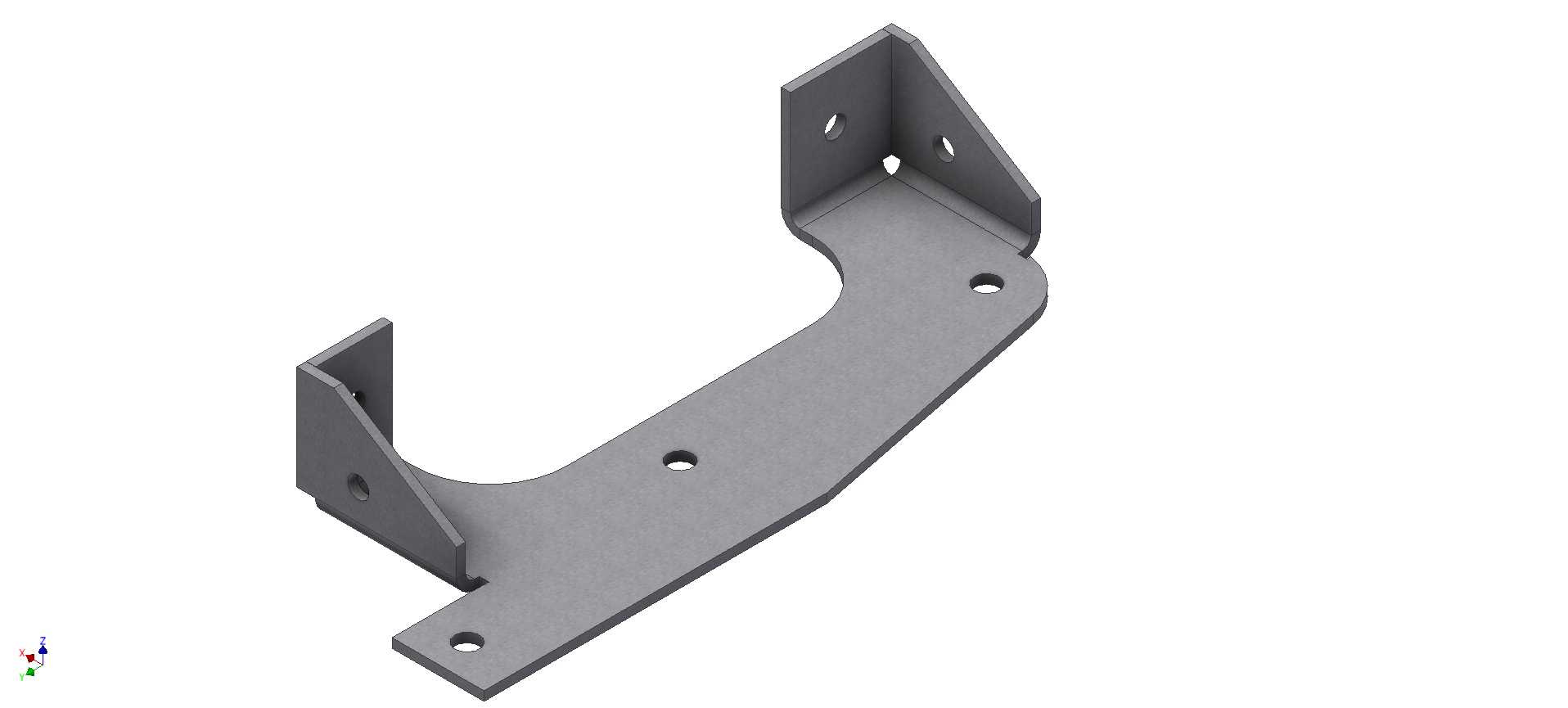

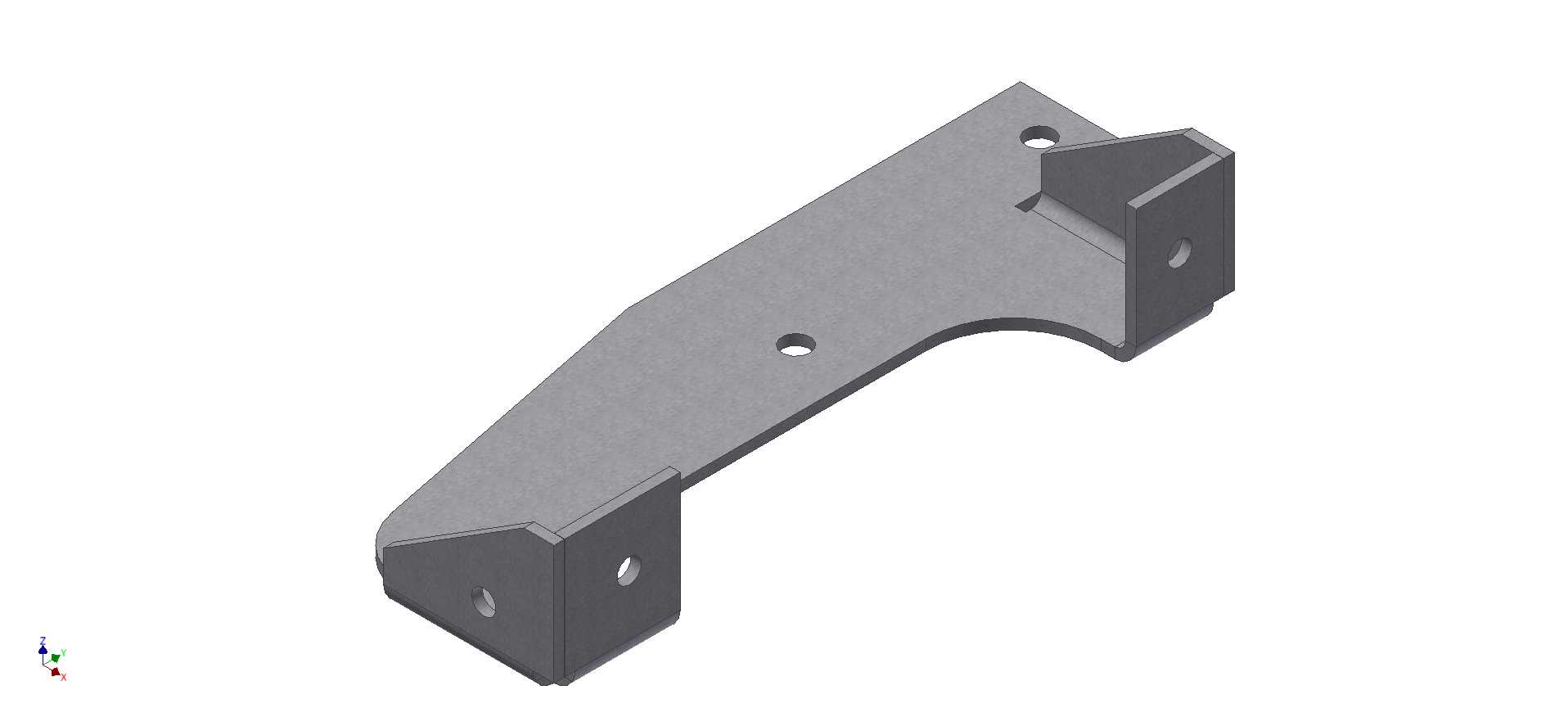

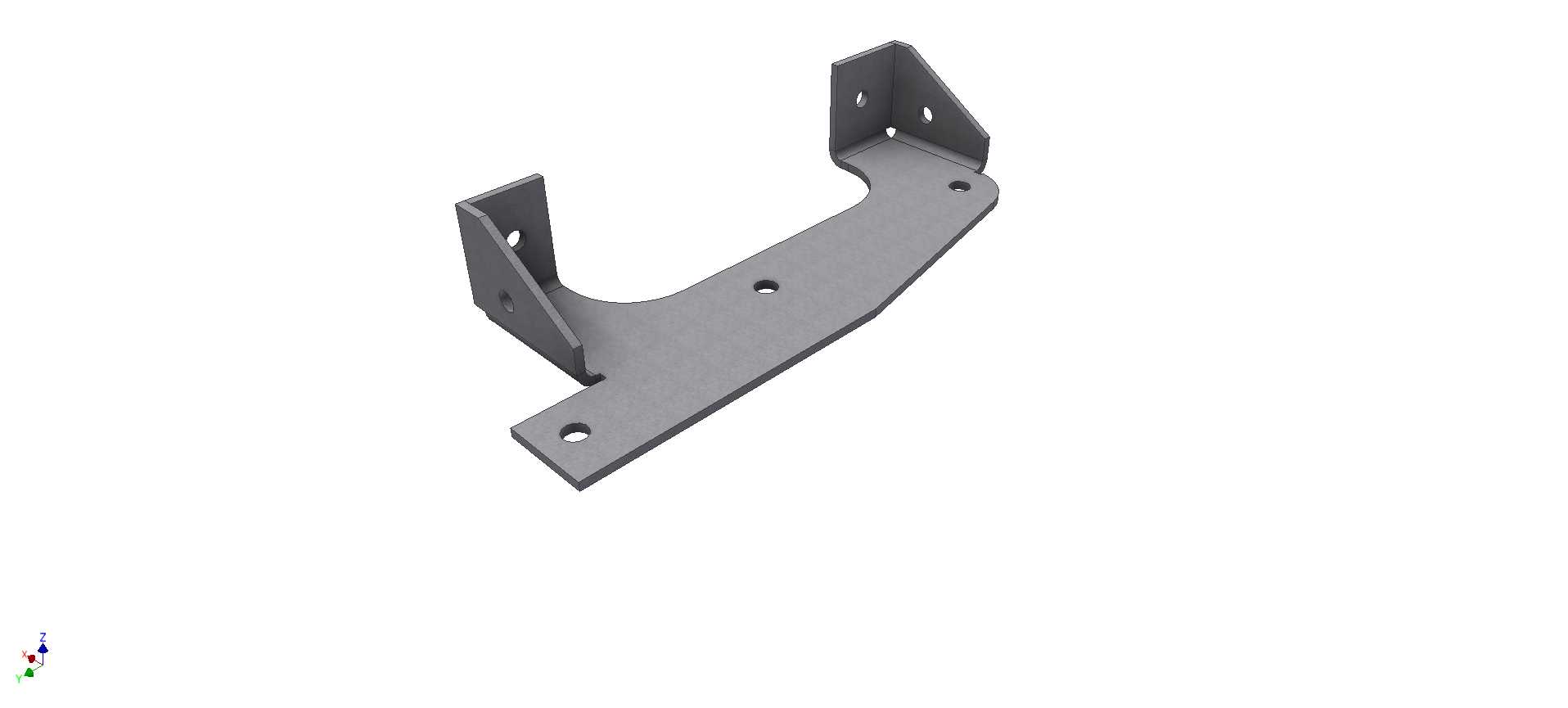

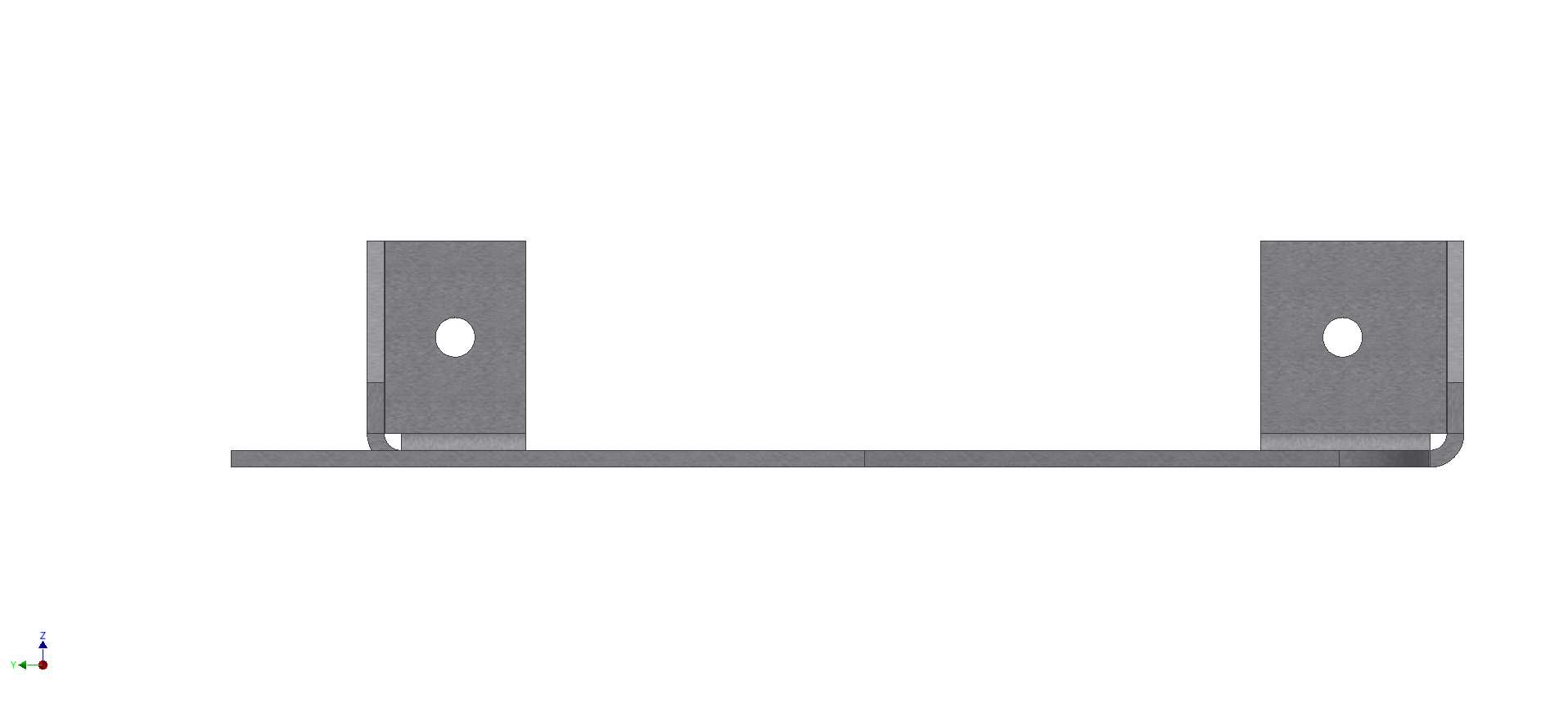

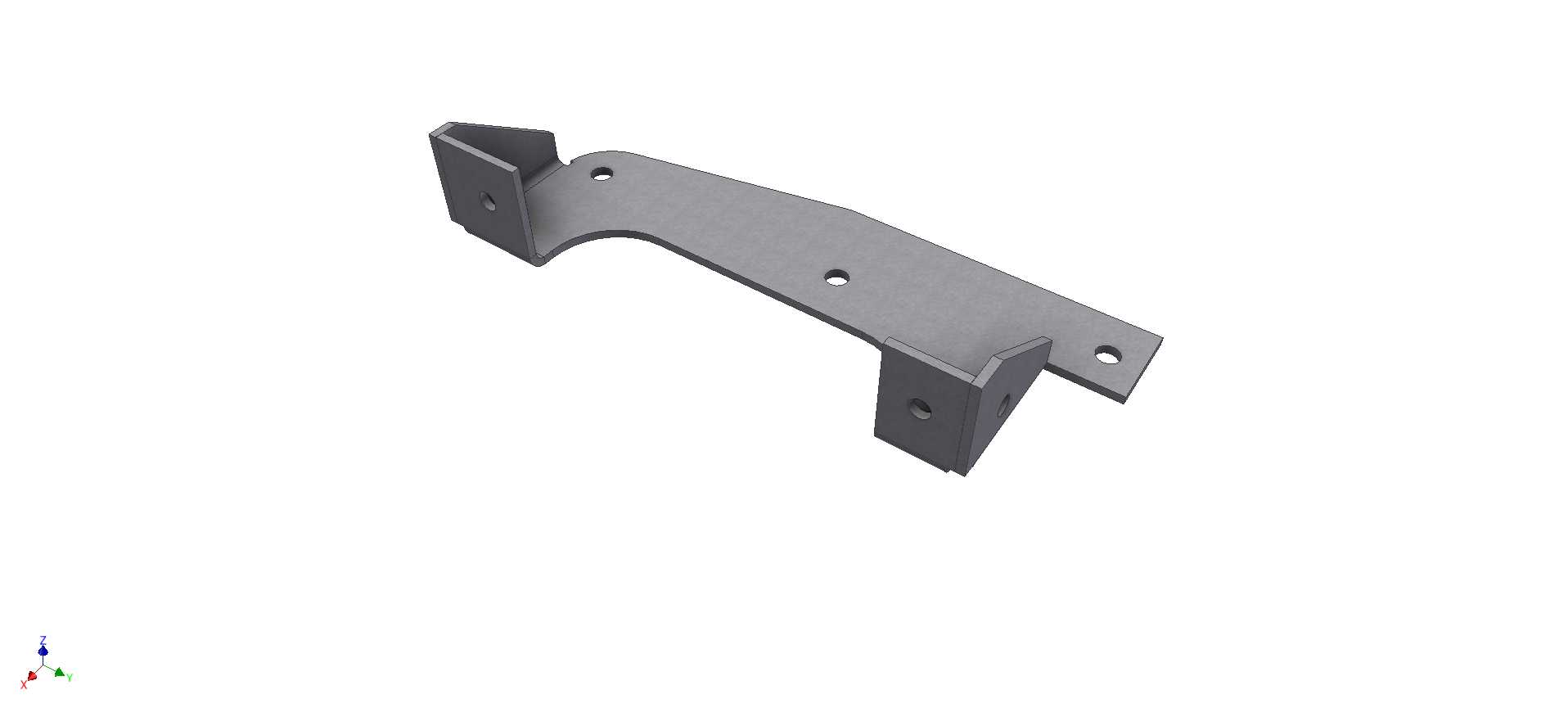

　　该钣金支架属于典型的薄板折弯承载件，整体由一块金属板材经落料、冲孔、多道折弯成型，结构上呈现中间长条形主板、两端带立壁安装耳的布局。中间主板沿长度方向开设多个圆形通孔，孔位沿板身非等距分布，用于穿装螺栓、销钉或避让紧固件；两端立壁相对主板向下弯折，形成近似L形或U形的局部支撑结构，立壁上同样预留安装孔，可与被支撑部件或基座形成垂直方向的连接。这种两端立起、中间平铺的构型，使零件在不显著增加重量的前提下获得较大的抗弯截面，能够承担跨距支撑、侧向限位和多点固定的复合作用。

　　从实际使用场景看，此类支架常见于设备机架内部的辅助支撑、座椅或台架类构件的连接加强、电气箱体内部元件固定，以及需要在两个非共面安装面之间过渡的场合。中间平板可贴合较大面积的被支撑面，分散接触压力；两端折弯立壁则提供垂直于主板的安装基准，便于将水平布置的板件与竖直框架、立柱或侧壁连接。孔位的分散布置允许装配时根据实际公差选择合适的固定点，也为相邻部件的位置调整留出余量。

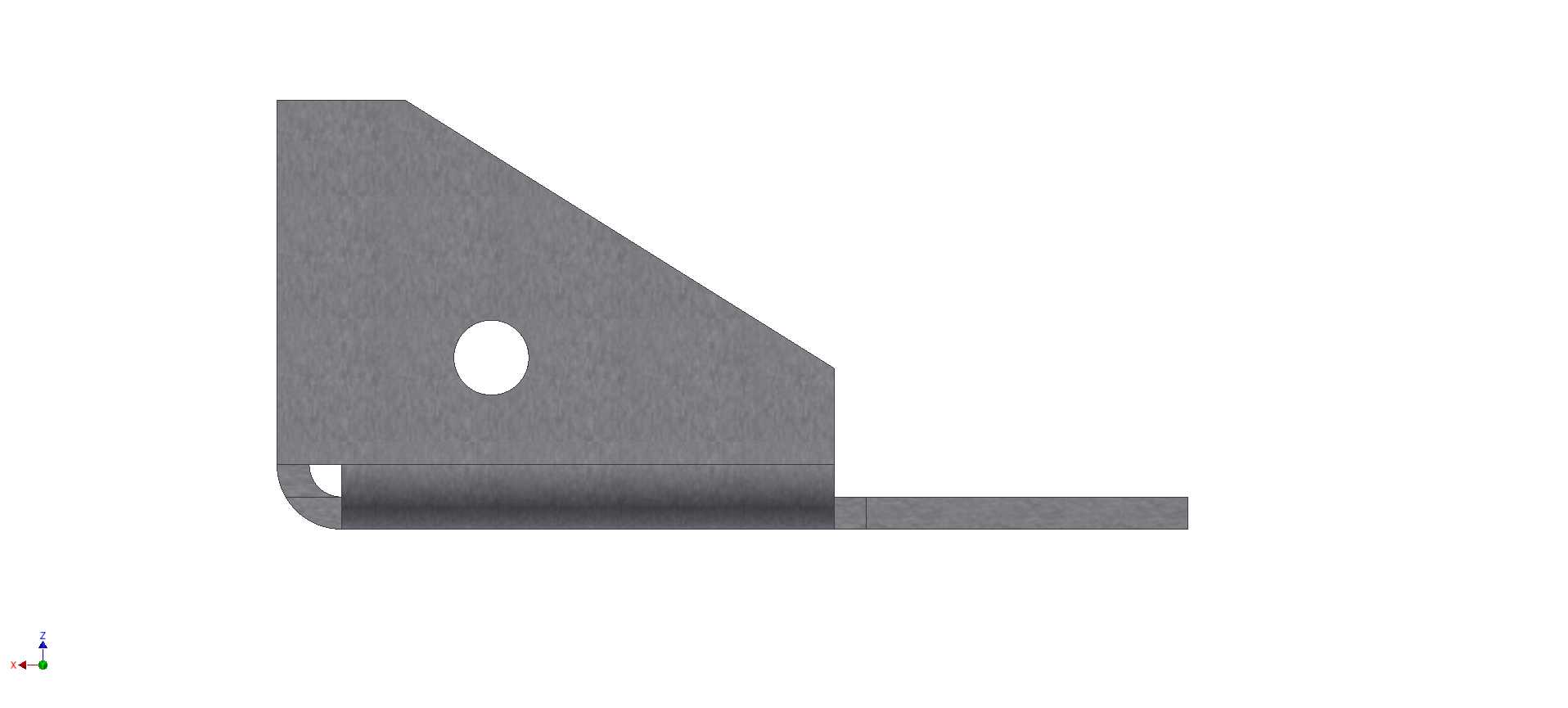

　　设计思路上，零件充分利用钣金工艺的特点：外形轮廓由平板一次冲切获得，边缘折线清晰，折弯半径与板厚相匹配，避免过小内弯半径导致外侧拉伸开裂。主板上的开孔不仅承担连接功能，也在一定程度上减轻自重，并为管线、螺钉头部或焊接工具提供避让空间。两端立壁的折弯方向一致，形成稳定的支脚形态，使支架放置在平面上时具有明确的支撑边界；立壁与主板交接处的折弯圆角能够缓和应力集中，在承受振动或交变载荷时减少裂纹萌生风险。板身局部轮廓采用折线过渡，而非简单矩形，这通常是为了避让周边零件、匹配安装空间或调整受力路径。

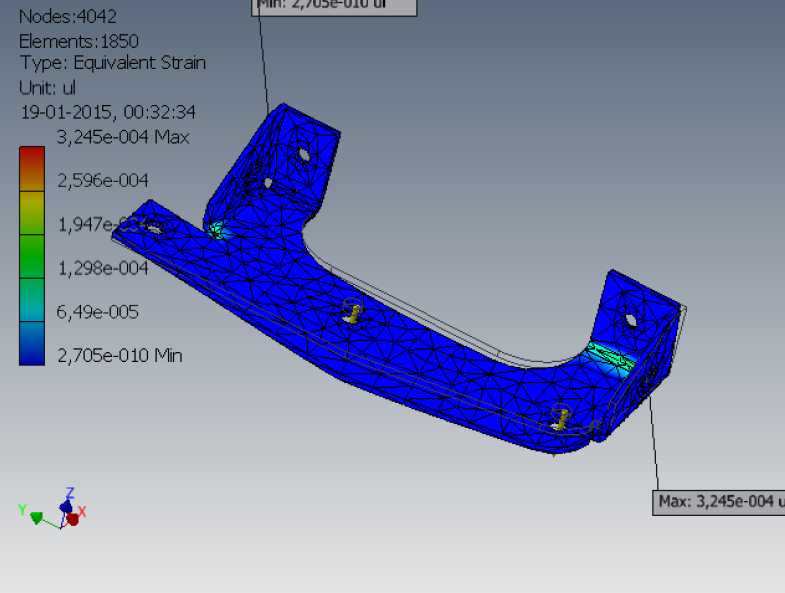

　　安装边界方面，建模与选型时需重点确认主板总长、总宽、板厚以及两端立壁的折弯高度，这些尺寸直接决定支架能否放入既定装配空间。主板上各孔的中心距、孔径、孔边到板边的距离，以及立壁孔相对于主板底面的高度，是与配对件互换的关键。折弯后立壁外侧之间的跨度、立壁与主板的垂直度、折弯回弹造成的角度偏差，都会影响实际装配；在三维结构中应明确折弯方向、内R角和展开关系，以便后续输出展开图并校核冲裁工序。若用于承受较大载荷，还需结合板厚、材料屈服强度和固定点数量校核主板中部挠度及立壁根部应力，必要时增加折弯翻边、压筋或焊接补强。

　　整体结构没有复杂机加工特征，工艺路线短，材料利用率较高，适合中小批量冲压生产。三维建模时应保持薄壁特征的一致性，准确表达孔位、折弯面和安装面之间的几何关系，使结构设计者能够直接进行干涉检查、装配定位和钣金展开计算。
