木质框架沙漏计时摆件结构设计

　　做结构设计这十几年，经手的工业零部件、功能摆件类模型没有一千也有八百，这次做的木质框架沙漏，最初是给文创陈设产品线做的方案，落地前反复调整了七版结构，才把外观质感和功能可靠性平衡到位。先从实际应用场景说，这类沙漏不是工业级计时器具，核心用在三个场景：一是办公桌面的短时计时辅助，比如番茄工作法的固定时长提醒，不用盯着电子屏的数字，沙粒流动的视觉反馈反而能降低注意力分散；二是商业空间的软装陈设，比如书店、精品咖啡馆的桌面装饰，木质质感和空间的暖调装修适配度很高；三是文创礼品类的结构载体，后续可以在木质端盖做激光雕刻，适配定制化的纪念需求。

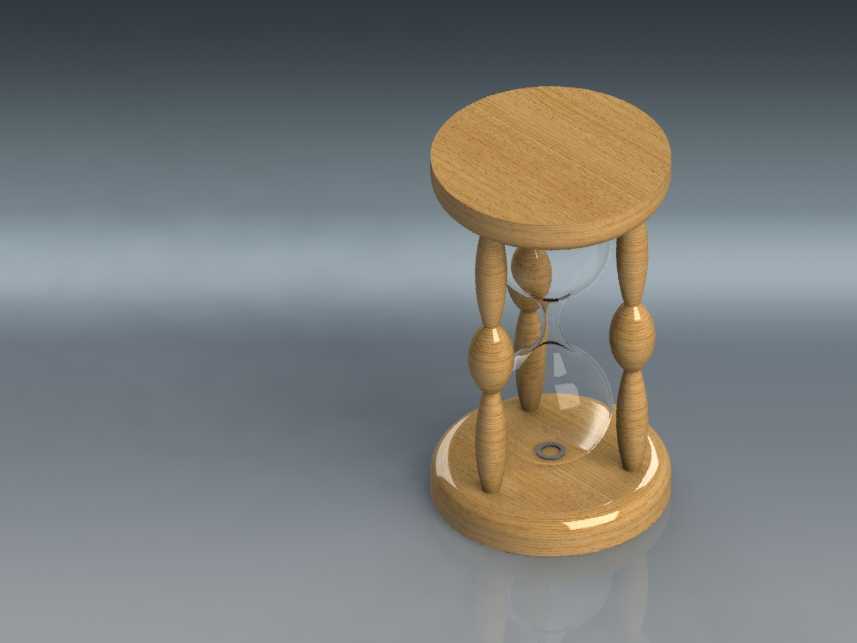

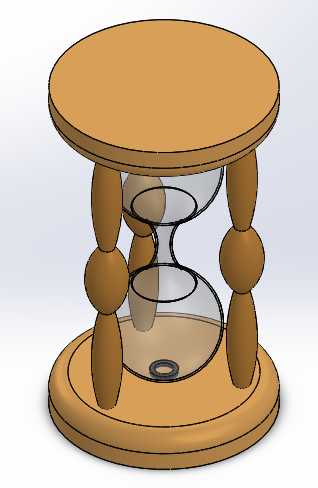

　　设计思路上最开始踩过不少坑，第一版方案用的是全金属框架，打样出来发现金属冷感太重，和沙漏本身的慢节奏属性违和，后来换成榉木作为框架主材，特意做了三段式的支柱结构，每根支柱不是直杆，中间加了两个鼓形的定位凸台，这个结构不是为了装饰，是装配的时候能给玻璃腔体提供侧向的限位支撑——玻璃沙漏腔体是吹制成型的，外径公差很难控制在0.2mm以内，直杆支柱装配的时候要么卡太紧把玻璃顶裂，要么间隙太大晃荡，加了鼓形凸台之后，凸台的圆弧面和玻璃外壁是线接触，哪怕玻璃外径有0.5mm的公差，也能靠木材本身的微量形变抱紧，不会出现装配应力集中的问题。上下两个圆形木质端盖，边缘做了R3的圆角倒边，不是为了好看，是日常拿取的时候不会硌手，而且端盖和支柱的连接用的是预埋铜螺母的结构，不是直接木螺丝拧进去，反复拆装也不会出现木材滑牙的问题，毕竟这类摆件偶尔需要调整沙量校准时长，可拆结构是必须考虑的。

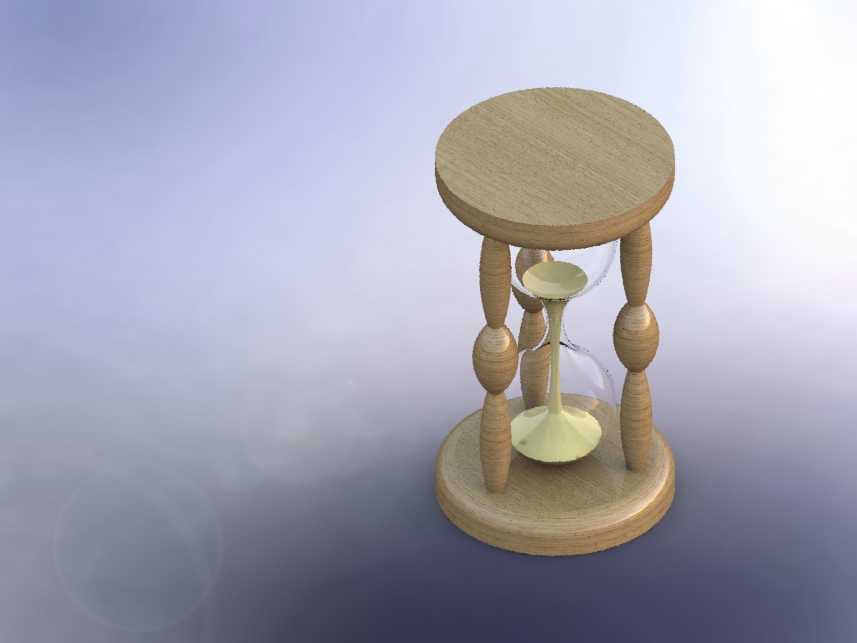

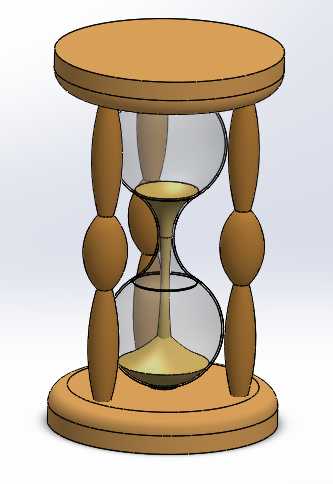

　　核心的计时腔体部分，用的是高硼硅玻璃吹制，上下两个储沙腔的过渡颈做了1.2mm的定径节流口，这个尺寸是反复测试出来的：节流口太大沙流太快，计时误差能到10%以上，太小的话细沙容易卡堵，尤其是环境湿度稍高的时候，金属沙粒表面凝露就会堵在颈口。沙芯用的是黄铜材质的配重沙，不是普通的石英沙，黄铜沙的颗粒均匀度能控制在80目到100目之间，流动性比石英沙稳定30%左右，而且金属质感和木质框架、透明玻璃形成三层材质对比，视觉层次更丰富。这里要提一个容易忽略的设计细节，上下储沙腔的内壁做了轻微的锥度，上腔的锥度是3度，能让沙粒在流动末期自然向中心节流口汇聚，不会出现残沙挂壁的问题，下腔的锥度是5度，沙粒落下之后会自然堆成稳定的锥面，不会因为轻微的桌面震动就出现沙面塌陷，影响计时结束的视觉判断。

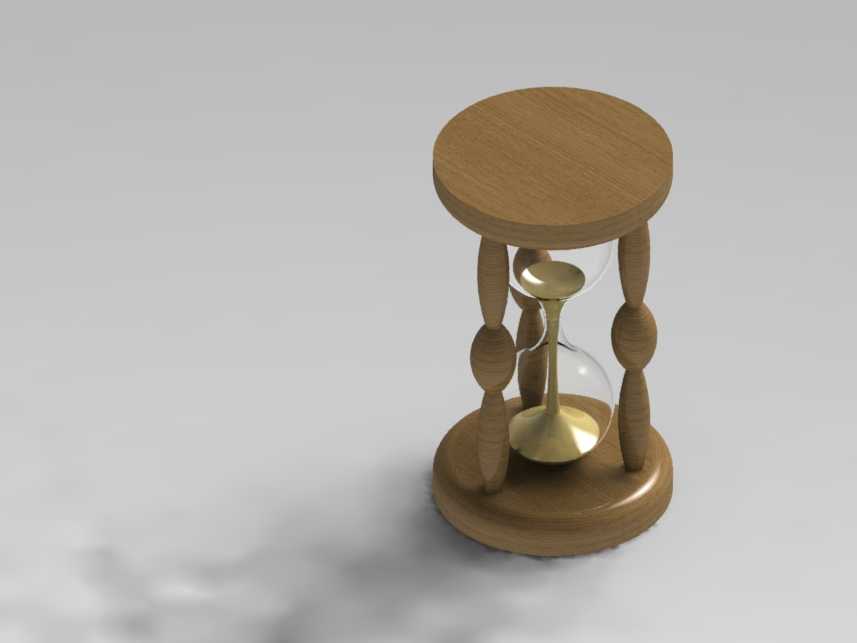

　　外形尺寸和安装边界这块，整体高度定在150mm，上下端盖的直径是80mm，这个尺寸是经过人机验证的：放在常规的办公桌面上，不会遮挡显示器的下方视线，拿取的时候手掌刚好能环握住上端盖，不会因为直径太大打滑。支柱的分布圆直径是65mm，三根支柱呈120度均匀分布，这个分布比四根支柱的视觉通透性更好，而且三角形的支撑结构本身就有自稳定性，哪怕桌面有3度以内的倾斜，沙漏也不会翻倒。装配的时候不需要额外的紧固件，玻璃腔体和木质端盖之间用2mm厚的硅胶垫圈做缓冲，既可以抵消木材和玻璃的热胀冷缩差——毕竟木材的线膨胀系数和玻璃差了一个数量级，冬夏温差大的时候如果是硬连接，很容易把玻璃挤裂，硅胶垫圈还能起到密封作用，防止潮气进入腔体导致沙粒结块。

　　实际做结构校验的时候，特意做了1.2米高度的跌落模拟，木质支柱的鼓形凸台刚好能在玻璃接触地面之前先触地，吸收大部分冲击能量，不会像直杆结构那样把冲击力直接传递到玻璃腔体上。还有一个细节，上端盖的顶面做了1mm深的内嵌凹槽，后续可以放置定制的金属铭牌，不用额外打胶，靠过盈配合就能固定，方便不同客户做定制化的标识。很多人觉得沙漏是很简单的摆件，真的做结构设计的时候才会发现，从材料选型到公差配合，再到不同使用环境下的可靠性，每一个小结构都要考虑实际使用的场景，不能只盯着外观好看，不然打样出来的东西要么装不上，要么用俩月就出问题，这也是做机械结构设计最基本的要求：不管是工业设备还是民用摆件，功能可靠永远是排在第一位的，外观质感是在可靠基础上的加分项。
