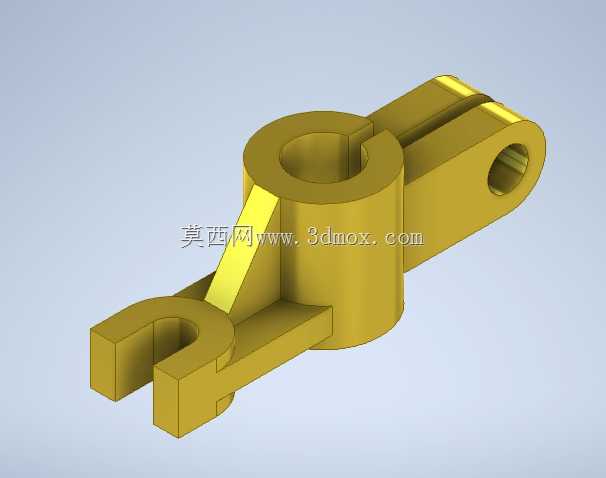

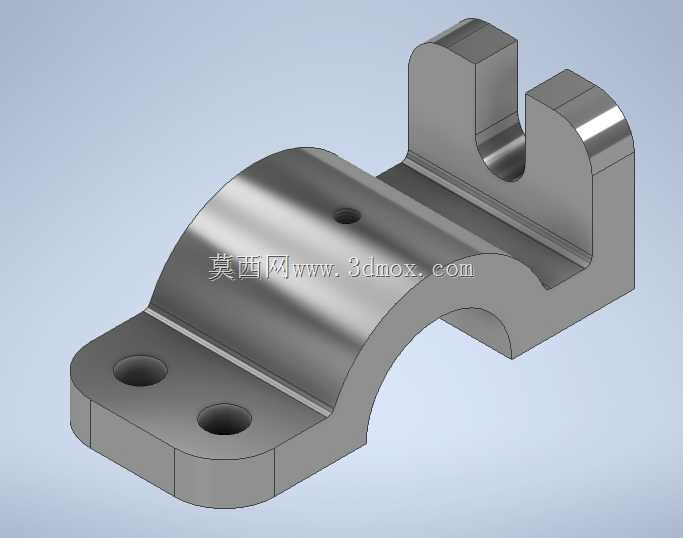

带叉形接头的一体式铰接连接支座

这类带叉形接头的一体式铰接支座，多应用在轻工自动化输送线、小型农用机具操纵连杆、通用设备的传动连杆系统中，作为相邻运动构件的中间铰接载体，承担力的转向传递与铰接自由度约束的作用。从结构设计来看，主体采用中间带开口夹紧缝的圆筒轴套作为核心安装基准，这个开口缝的设计并非多余结构，实际装配时可通过锁紧螺栓收紧开口，让轴套内孔与配套的固定光轴形成过盈抱紧配合，既可以根据安装需求沿轴向调整支座的固定位置，也能在设备长期运行出现磨损间隙后，二次收紧补偿间隙，延长构件的整体使用寿命，避免小磨损就需要整体更换构件的问题。圆筒轴套一侧延伸出单耳式铰接孔位，另一侧通过加强筋连接叉形开口接头，加强筋的布置完全贴合应力传递路径，从圆筒外壁平滑过渡到叉形接头的根部，在不额外增加过多整体重量的前提下，大幅提升两个连接端之间的抗扭、抗弯承载能力，避免设备运行中受交变载荷时出现根部断裂的失效问题。单耳铰接端的内孔做了等直径光孔设计，适配标准圆柱销与相邻构件的耳片形成转动副，孔的端面预留了平垫片的安装空间，装配时可通过调整垫片厚度控制铰接副的轴向间隙，避免运动过程中出现卡滞或窜动异响。叉形接头端的开口宽度与配套的连杆端头厚度匹配，开口两侧的同轴孔用于穿装铰接销轴，叉口底部做了圆角过渡，避免应力集中在叉根直角位置，同时预留了足够的摆动空间，保证连杆在设定摆角范围内运动时不会与支座本体发生干涉。从安装边界来看，圆筒轴套的内孔直径适配常用的标准光轴规格，整体外轮廓的最大回转半径经过核算，在支座绕固定轴做小角度摆动时，不会与周边的机架、管线等构件发生碰撞，两个铰接端的孔中心距经过严格的尺寸链计算，匹配对应连杆机构的运动行程要求，不会出现运动死点或行程不足的问题。这类构件在实际选型替换时，需要重点核对轴套内孔直径、两个铰接端的孔位中心距、叉口的开口宽度以及单耳片的厚度，确保与原有机构的安装尺寸完全匹配，同时要确认铰接孔的销轴直径适配性，避免出现销轴穿装困难或者铰接间隙过大导致的传动精度下降问题。建模过程中对所有的转角位置都做了合理的圆角处理，既符合实际金属切削加工的工艺要求，避免出现加工清根困难的问题，也能有效降低热处理过程中的应力集中风险，提升零件的整体结构强度。
