旋转往复运动转换苏格兰轭机构

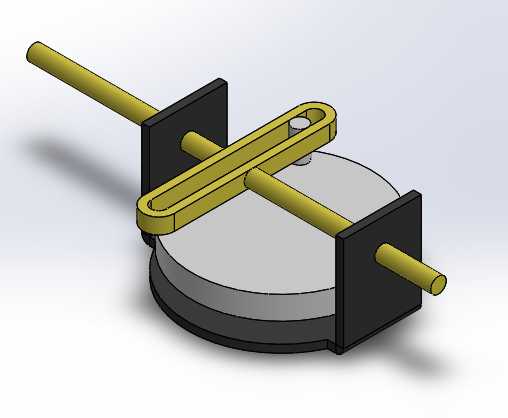

　　在自动化产线的往复进给工位、小型冲压设备的直线驱动单元、计量泵的行程调节模块中，苏格兰轭机构是结构工程师在做运动方案选型时绕不开的经典传动结构，相比常规曲柄滑块机构，它能输出严格的正弦规律直线运动，运动过程无侧向分力带来的额外磨损，在需要精准控制往复行程、降低传动冲击的场景下适配性极强。这套苏格兰轭结构的核心设计逻辑围绕运动转换的刚性传递展开，中间的蓝色转盘作为旋转输入载体，中心预留的轴孔可直接对接驱动电机输出轴，转盘上偏心设置的红色滑销嵌入轭架的通槽内，当转盘做整周旋转时，滑销会在轭架槽内做相对滑动，同时带动轭架沿着贯穿两侧支架的红色导杆做轴向往复直线运动，整套运动副的配合间隙控制在0.02mm以内，既保证滑销在槽内滑动无卡滞，

　　又能避免间隙过大带来的回程误差。两侧的黑色立式支架是整套机构的安装基准，支架底部的安装面预留了两个沉头固定孔，孔位间距按照标准型材安装槽间距设计，可直接固定在铝型材机架或者设备安装平板上，不需要额外做转接板加工；贯穿支架的导杆采用光轴设计，导杆两端伸出支架的长度可根据实际安装空间做裁切调整，导杆与支架上的安装孔采用H7/h6间隙配合，装配时可在配合面涂抹少量润滑脂降低滑动摩擦阻力。轭架部分的通槽宽度与滑销直径做等公差匹配，槽的内壁做了0.1mm的倒角处理，避免滑销滑动过程中出现棱边刮蹭，轭架与导杆配合的孔位同轴度控制在0.01mm以内，保证往复运动过程中无卡涩、无偏磨。从实际应用的角度看，

　　这套机构的输入转速适配范围在0-300rpm之间，过高的转速会让滑销与槽的接触部位产生过快磨损，因此在轻载往复运动场景下，比如小型点胶设备的针头往复驱动、标签送料机构的间歇进给、实验台的直线往复运动模组，这套结构的可靠性远高于同尺寸的曲柄滑块结构，它不需要额外的导轨做导向支撑，依靠两根平行导杆就能完成直线运动的导向，整体结构的零件数量少，加工难度低，所有零件都可采用常规的车削、铣削工艺完成加工，不需要特殊的定制刀具或者复杂的热处理工序。在做结构建模的时候，需要重点关注偏心距的尺寸设计，偏心距直接决定了输出直线运动的行程，行程长度为偏心距的2倍，设计时可根据实际需要的往复行程调整转盘上滑销的安装位置，若需要可变行程，

　　可将转盘上的滑销安装位设计成长条槽结构，通过调整滑销在槽内的固定位置改变偏心距，实现行程的无级调节。安装边界方面，整套机构的总宽度由两侧支架的外侧间距决定，总高度为支架底部到转盘顶端的垂直距离，安装时需要预留出转盘旋转的圆周空间，避免周边零件与旋转的转盘产生运动干涉，导杆的轴向两端需要预留至少10mm的余量，防止轭架运动到极限位置时从导杆上脱出。在运动特性上，这套苏格兰轭机构输出的直线运动加速度按照正弦规律变化，运动过程中不存在急回特性，相比有急回特性的曲柄滑块机构，它的传动冲击更小，运行噪音更低，在需要平稳往复运动的工况下优势明显，比如医用计量泵的柱塞驱动、精密喷涂设备的喷枪往复移动，采用这种结构能有效降低运动振动带来的精度偏差。建模过程中对各个运动副的配合关系做了完全还原，滑销与轭架槽的滑动配合、导杆与轭架的滑动配合、转盘与支架的旋转配合都按照实际装配关系做了约束，可直接用于运动仿真分析，验证不同转速下的运动参数、受力情况，为后续的实物加工提供准确的参数参考。
