带铅笔夹持结构的绘图圆规结构设计

　　这款带铅笔夹持结构的绘图圆规，核心应用场景覆盖机械制图手工绘图环节、工程设计草稿标注、学生几何作图、工业设计手绘打样等多个需要精准绘制圆弧、圆形轮廓的作业场景，区别于普通学生款圆规，其结构设计更偏向长时间制图作业的稳定性需求，在机械制图现场作业中，常被用于快速绘制大半径圆弧、等分圆周、截取定长线段等基础绘图操作，是手工制图阶段不可或缺的基础绘图器械。

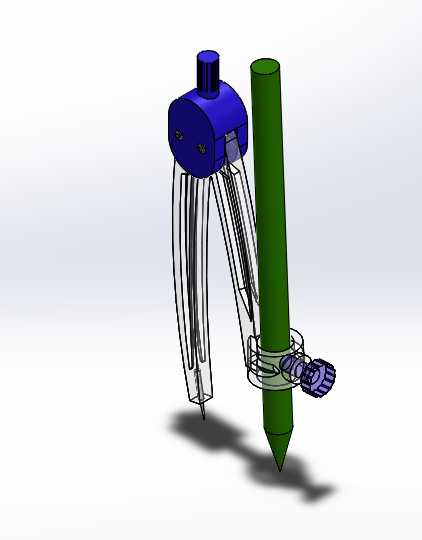

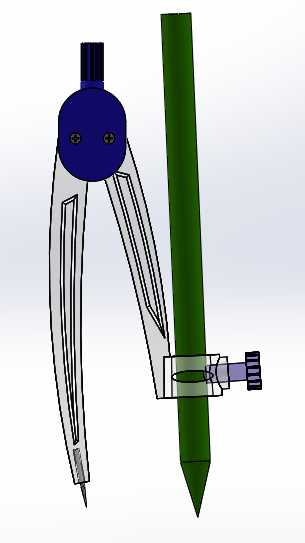

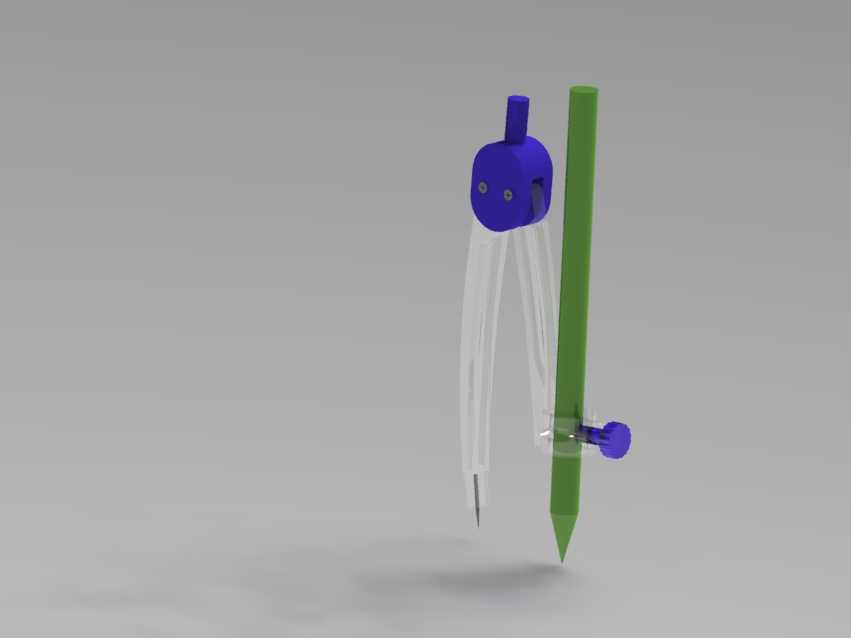

　　从功能特性来看，该圆规采用双支脚铰接结构，其中一支脚集成了钢质针尖定位结构，针尖做了磨尖钝化处理，既保证扎入图纸定位时不发生滑移，又避免针尖过尖锐利划伤绘图台面或者扎透多层绘图纸；另一支脚设计了快装式铅笔夹持机构，可适配标准直径的木质绘图铅笔，夹持位置设置了环形锁紧箍，通过侧面的滚花调节旋钮控制锁紧力度，可根据铅笔磨损情况实时调整铅笔伸出长度，无需反复拆装铅笔即可调整绘图笔触位置，适配不同硬度铅芯的绘图需求。铰接位置采用了阻尼转轴结构，转轴阻尼值经过调校，两支脚张开角度调整后可保持固定姿态，不会因为绘图时的手部施力发生角度偏移，保证绘制圆弧的半径一致性，避免绘图过程中出现半径偏差导致的圆弧失真。

　　设计思路上，这款圆规没有采用传统的铅芯插接结构，而是选择直接夹持整支铅笔的方案，主要是考虑到实际制图作业中，绘图人员通常会常备多支不同硬度的削好的绘图铅笔，直接夹持整笔的结构无需额外准备配套铅芯，换笔效率更高，也避免了细小铅芯容易折断、丢失的问题。支脚主体采用了冲压成型的薄钢片结构，在保证结构刚度的前提下尽可能降低整体重量，长时间握持绘图不会产生明显的手部疲劳，支脚的截面做了圆弧收边处理，没有尖锐的冲压毛边，握持时贴合手指轮廓，提升长时间作业的舒适度。针尖支脚的顶端设置了塑料按压帽，绘图时可通过手指按压该位置施加定位力，无需直接按压金属支脚，避免冬季低温下金属触感冰手的问题，同时增大按压接触面积，降低手指局部压强。

　　外形尺寸与安装边界方面，该圆规两支脚完全收拢时整体长度约140mm，最大张开角度下可绘制半径达180mm的圆形轮廓，满足常规A3、A4幅面图纸的绝大多数圆弧绘制需求；铅笔夹持机构的夹持直径范围为7mm-9mm，可覆盖市面上绝大多数常规木质绘图铅笔的笔杆直径，也可适配同直径范围的自动绘图铅笔，拓展使用场景。铰接转轴的径向间隙控制在0.1mm以内，避免支脚转动时出现旷量，保证绘制圆弧的圆度误差控制在绘图精度允许范围内，针尖露出支脚端面的长度固定为5mm，该长度经过实际测试，既可以保证穿透2张以内的绘图纸实现稳定定位，又不会因为露出过长导致扎入图板过深、调整半径时移动困难。夹持机构的锁紧旋钮突出支脚表面的高度为8mm，旋钮表面做了网格滚花处理，徒手即可完成锁紧操作，无需借助额外工具，旋钮的旋转行程设置为180度即可完成从完全松开到完全锁紧的状态切换，操作效率更高。

　　在实际使用场景中，这款圆规可搭配绘图尺、分规等其他绘图工具完成复杂的几何作图作业，比如在机械零件的手绘图纸中绘制螺栓孔分布圆、轴类零件的端面倒角圆弧、装配图中的密封件轮廓等，其稳定的定位结构可保证多次绘制同半径圆弧时的尺寸一致性，减少手绘图纸的尺寸误差。支脚的表面做了喷塑处理，握持时摩擦力适中，不会因为手部出汗出现打滑问题，整体结构没有易脱落的小零件，日常存放和携带时不易出现零件丢失的情况，适合在绘图室、设计现场、教学课堂等多种场景下使用。
