压铸铝合金反光灯杯反射器结构设计

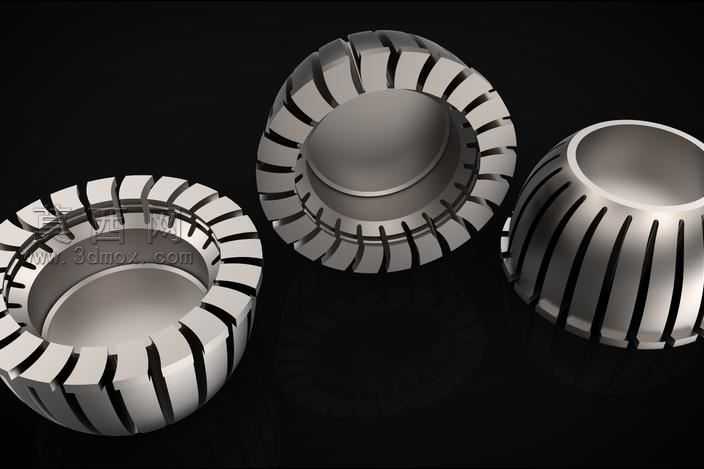

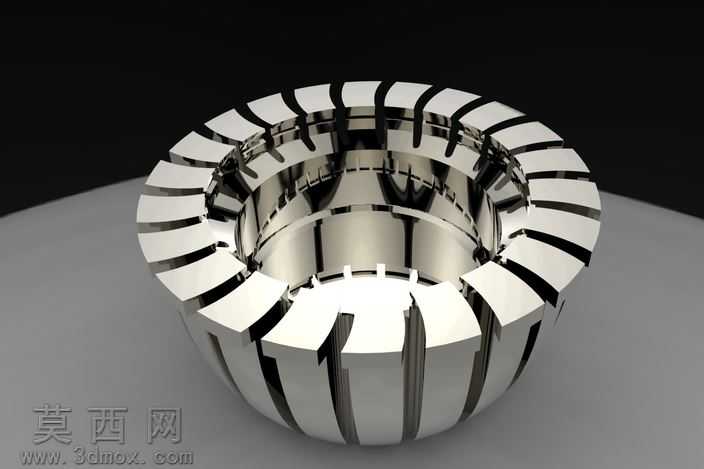

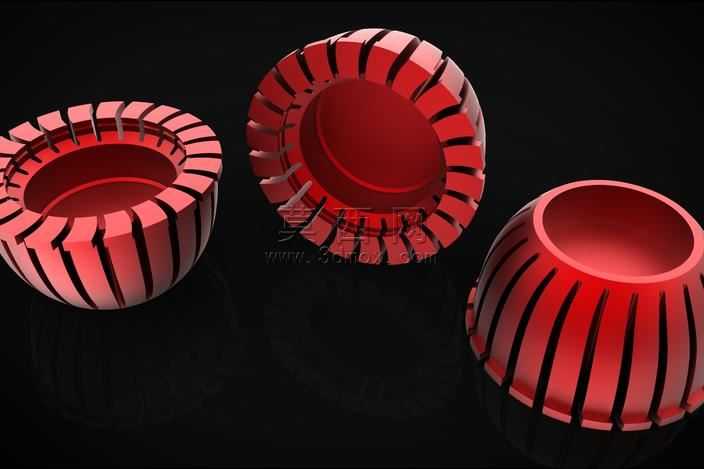

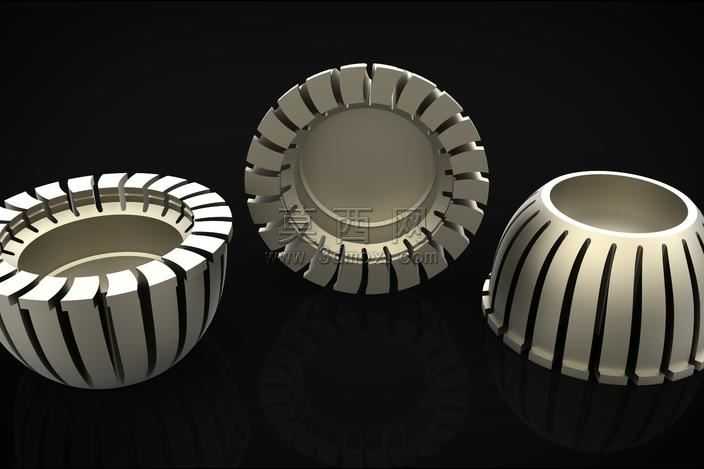

本作品为灯具配套的铝合金反光灯杯反射器三维设计，建模阶段围绕压铸工艺的生产要求展开，首先通过旋转凸台命令构建灯杯的基础回转壳体，精准控制杯体内腔的抛物面曲率，保证光线反射路径符合光学配光要求，避免出现光线漫溢、光斑不均的问题。建模过程中同步考虑压铸生产的工艺特性，在壳体外壁均匀排布纵向通槽结构，该结构一方面可以在灯具工作时形成空气对流通道，提升灯杯的散热效率，延长配套光源的使用寿命，另一方面可以在压铸成型时平衡铝液的填充流速，减少壳体壁厚不均导致的冷隔、缩孔缺陷，同时槽体边缘预留了符合压铸要求的脱模斜度，避免开模时出现粘模、拉伤工件表面的问题。材质设置阶段选用ADC12压铸铝合金材质参数，在渲染环节还原铝合金压铸件经喷砂处理后的亚光金属质感，杯体内反射面单独设置高反光金属材质参数，模拟阳极氧化处理后的镜面反射效果，清晰呈现反射面与外壁散热槽的质感差异。结构设计上对灯杯的开口边缘做了加厚卷边处理，提升壳体的抗形变能力，避免装配过程中出现边缘变形，同时在杯体底部预留了标准的光源安装配合位，可直接适配常规规格的灯珠安装座，无需二次修改结构即可对接整灯装配流程。设计过程中反复调整槽体的宽度、间距与深度参数，在保证结构强度的前提下最大化散热面积，同时验证了壳体各部位的壁厚均匀性，将壁厚差控制在压铸工艺允许的范围内，降低后续模具开发的试模成本，确保设计方案可直接落地用于模具开发与批量生产。渲染输出阶段采用深色背景配合定向柔光打光，多角度展示灯杯的内部反射腔结构、外壁散热槽细节与整体金属质感，清晰呈现不同角度下的结构特征，直观体现设计的工艺合理性与结构实用性。
