30吨级防静电剂存储框架结构设计

　　这套结构针对大吨位防静电剂的工业存储需求设计，核心解决大容量防静电剂存储时的承重、空间利用与介质兼容问题，适配化工原料仓储、生产车间原料暂存等实际场景。防静电剂作为工业生产中常用的功能性助剂，常应用于塑料加工、电子制造、纺织印染等领域，用于降低材料表面电阻、避免静电积累引发的生产安全隐患与产品质量问题，30吨级的存储量级对应中大型生产企业的周度至月度原料周转需求，可减少频繁补料的物流与人力成本。

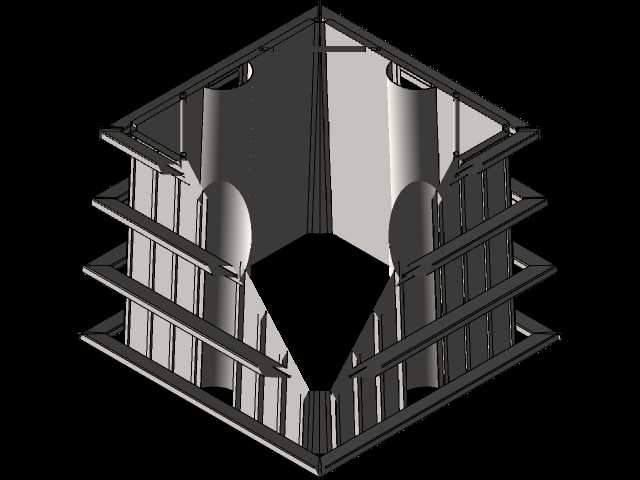

　　从结构设计逻辑来看，整体采用立方对称框架布局，内部预留四个立式圆柱存储腔的安装位，圆柱腔体的选型适配防静电剂的存储特性——这类助剂多为液态或膏状形态，圆柱结构的环向受力均匀，可更好承载介质静压力，避免方形腔体转角处的应力集中问题，降低长期存储下的结构变形风险。框架采用分层横纵梁加固设计，每层横担梁沿腔体径向布置，直接承接存储腔体传递的竖向载荷，竖向立柱沿腔体周向均匀分布，将上层载荷逐层传递至底部基础，相邻腔体之间设置竖向分隔加强筋，既避免腔体填充后侧向挤压引发的位移，也提升整体框架的抗扭刚度，应对车间内可能出现的叉车剐蹭、地面微震等工况。

　　设计过程中优先考虑了安装边界与运维空间，整体框架的外轮廓尺寸适配标准工业仓储的通道与货位规划，底部预留150mm的叉车作业空间，可直接使用标准托盘叉车完成整组设备的转运与就位，无需额外定制吊装工装。框架各层之间预留300mm的操作间隙，方便后期对存储腔体的阀门、液位检测装置进行日常巡检与维护，顶部设置的吊装点位，可满足厂房内行车吊装作业的需求，适配不同厂区的物料搬运条件。

　　结构的受力计算围绕30吨满载工况展开，竖向载荷按介质满容重量乘以1.2倍动载系数进行校核，横纵梁的选型满足挠度不超过跨度1/500的工程要求，避免长期满载下梁体下弯导致的腔体倾斜。框架与存储腔体的连接采用抱箍式固定结构，无需在腔体壁面焊接额外连接件，既避免焊接应力对腔体防腐层的破坏，也方便后期根据存储介质的特性更换不同材质的存储腔体，适配不同类型防静电剂或者其他液态工业原料的存储需求，提升结构的复用性。

　　考虑到防静电剂的存储环境要求，框架整体做了防腐钝化处理，表面涂层耐常见化工介质的挥发腐蚀，避免长期使用过程中框架锈蚀产生的杂质掉落污染存储介质。框架底部设置可调式支撑脚，可适应仓储地面±30mm的平整度误差，保证安装后整体框架的水平度，避免腔体倾斜导致的液位检测偏差、介质出料残留等问题。在出料端的设计上，预留了管道安装接口位，可直接对接车间的原料输送管路，实现存储装置到生产工位的密闭式输送，减少人工转运过程中的介质泄漏与静电产生风险，匹配防静电作业的整体安全要求。

　　这套未完成的结构方案目前已完成主体框架的受力布局与腔体适配设计，后续可根据实际厂区的安装条件、介质的具体特性，补充液位监测、静电接地、温控伴热等附属结构，进一步提升装置的实用性与安全性，满足不同行业用户的大吨位防静电剂存储需求。
