Nema23步进电机塑料安装固定支座

　　在桌面级数控设备、小型自动化模组以及开源运动控制平台的搭建过程中，Nema23规格步进电机几乎是绕不开的动力元件。这类电机输出扭矩适中、法兰安装尺寸标准化程度高，被大量用于小型铣床、激光雕刻机、丝杆滑台、3D打印机挤出与送料机构以及教学实验平台。然而电机本体只提供了前端法兰面上的四个安装螺纹孔，实际装机时往往需要一个过渡支座，把电机可靠地固定到铝型材框架、钣金墙板或塑料机壳上。这个塑料支座正是针对这一需求展开设计的。

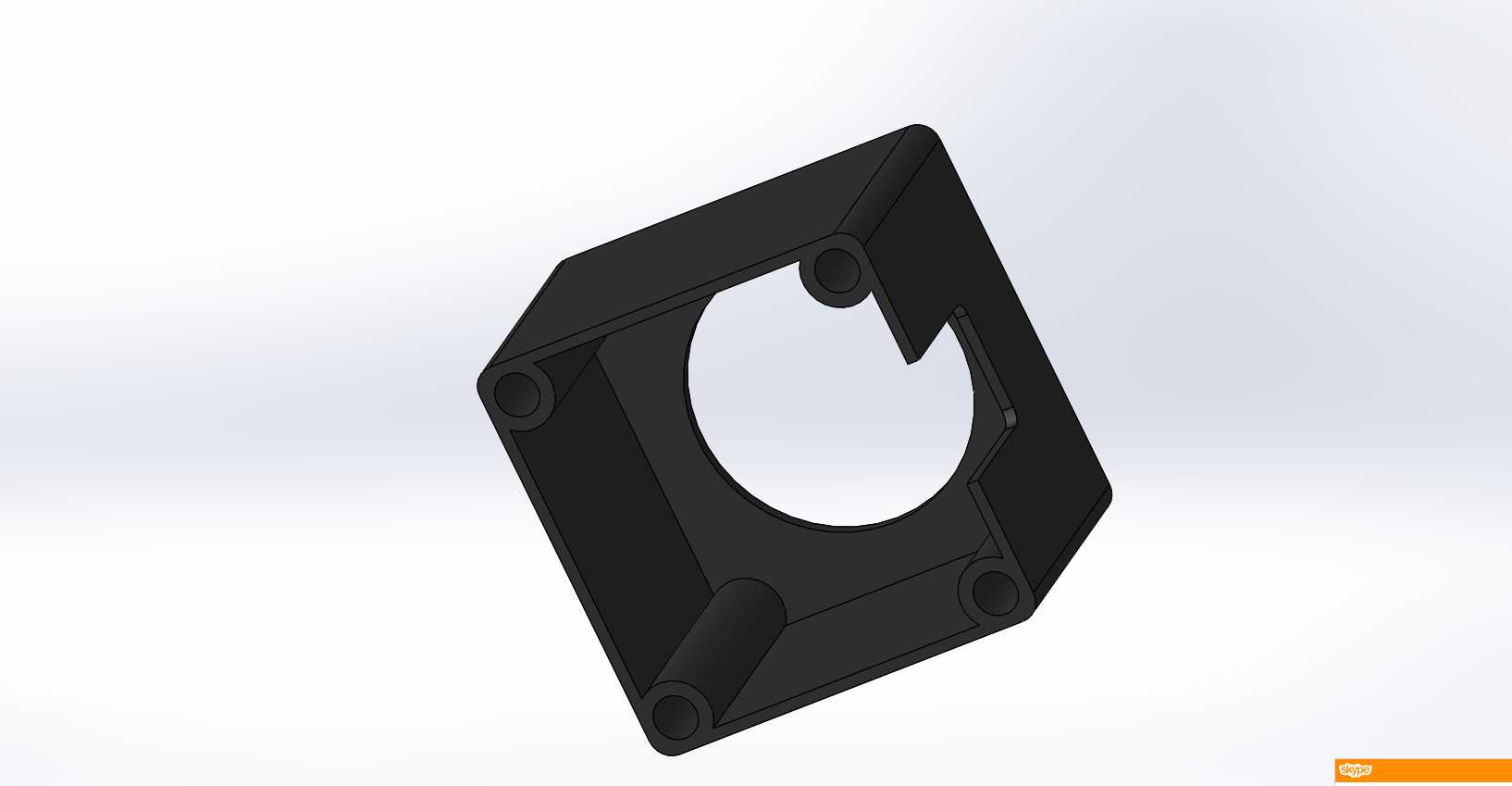

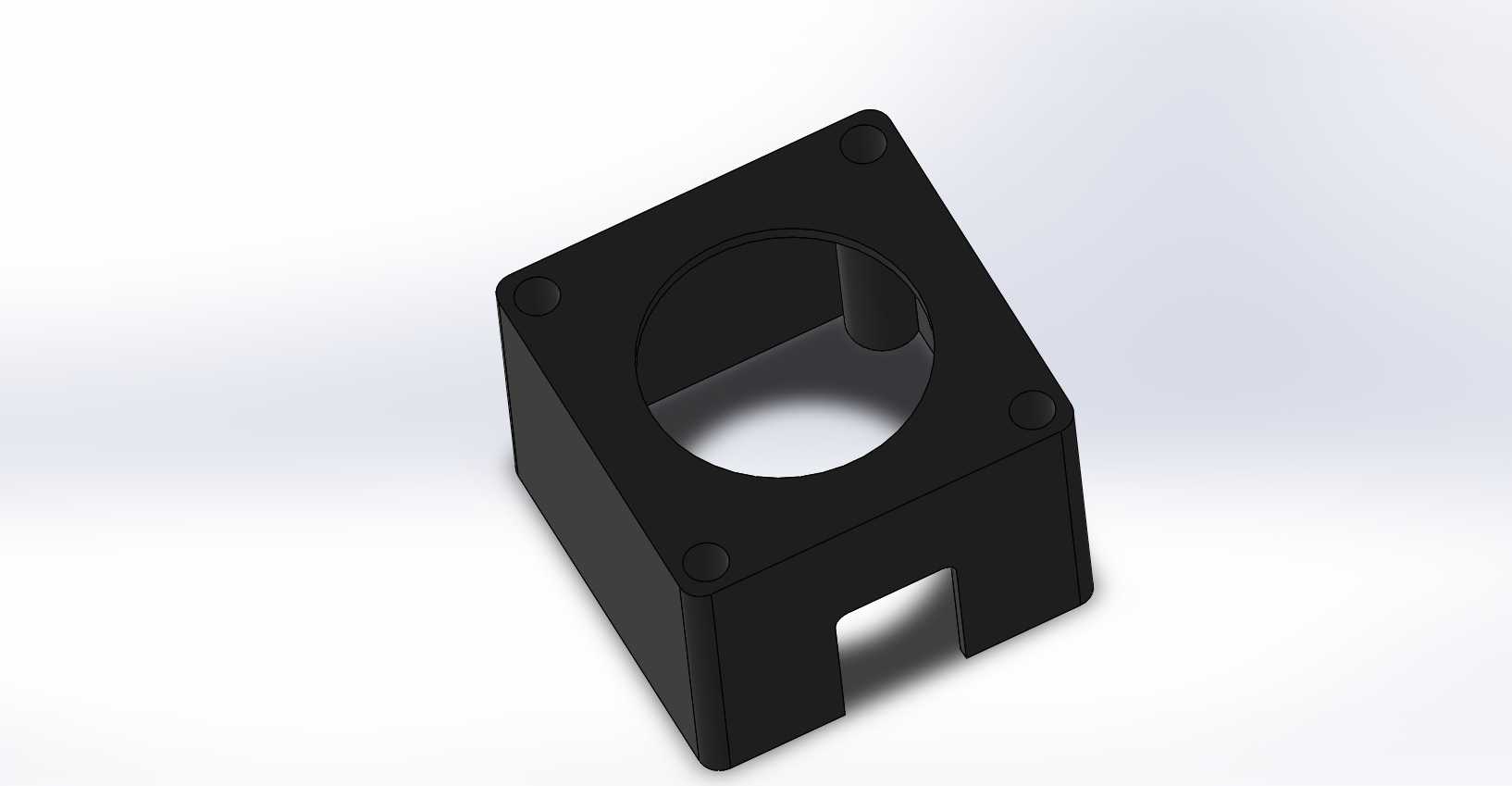

　　从结构上看，支座主体采用近似方形的板式轮廓，中部开出一个大直径圆形避让孔。该孔的作用十分明确：Nema23电机的前端盖带有凸出的圆形定位止口，支座中心孔需要让止口穿过或贴合，同时为电机输出轴、联轴器甚至同步带轮留出旋转空间，避免运动件与支座发生摩擦干涉。孔边一侧特意留出开口缺口，这一细节在装机维护时很实用——当电机轴上已经装好联轴器或带轮、不便于沿轴向整体退卸时，缺口可以让支座从侧向卡入，减少拆机工作量。

　　支座的四个角部布置了安装孔位，孔位间距对应Nema23法兰的标准安装孔距。建模时孔轴与电机法兰螺纹孔必须严格同轴，孔位公差如果偏松，电机装配后会出现错位，进而导致联轴器偏心、皮带轮不对中等问题；如果孔位周边壁厚不足，螺丝锁紧时又容易产生局部应力集中。因此四角孔位周围做了局部加厚与圆柱凸台，凸台沿厚度方向延伸，既增加了螺纹连接区域的承载长度，也让塑料件在受螺钉压紧力时不容易塌陷开裂。

　　支座侧面与背面可以看到加强筋结构。塑料件相比金属支架，弹性模量偏低，单纯靠一块平板承受电机重量和运行振动，长期使用容易出现板面翘曲、固定点松动。加强筋沿着受力方向布置，把电机法兰面受到的倾覆力矩传递到支座与机架连接的区域，提升整体抗弯刚度。筋条的走向同时兼顾了注塑或3D打印成型工艺：壁厚尽量保持均匀，筋厚小于主体壁厚，避免材料堆积造成缩痕；转角处采用圆角过渡，降低应力集中系数。

　　从安装边界来看，设计时需要同时校核两组接口。第一组是电机侧接口，即中心避让孔直径、四角安装孔距、螺钉规格以及电机止口深度；第二组是机架侧接口，即支座外轮廓尺寸、固定孔位置以及与型材槽面或墙板的贴合面积。实际装配中，电机通常从一侧贴合法兰面，螺钉穿过支座孔位拧入电机端盖螺纹孔；支座再通过外侧孔位或压紧件固定到设备框架上。若用于3D打印，材料可选择PLA、PETG或ABS，其中PETG和ABS在韧性、耐温性和抗振动方面更适合电机长期运行环境；若采用注塑成型，则该结构的拔模方向、分型线和加强筋布局也具备较好的工艺可行性。

　　这个支座的设计思路并不是追求复杂外形，而是在有限空间内解决定位、避让、锁紧和减振四个问题。中心圆孔保证电机轴系自由旋转，角部凸台保证连接强度，侧向缺口改善装配维护性，背部筋板提升刚性。对于运动控制设备的开发者来说，这类零件虽然体量不大，却直接影响电机运行时的同轴度、噪声和稳定性。建模过程中应重点保证安装孔距、中心孔与法兰基准的同轴度、支座贴合面的平面度以及各壁厚之间的协调，使零件既能顺利成型，又能在实际设备中长期可靠使用。
