带气撑杆的折叠式联动支撑机构

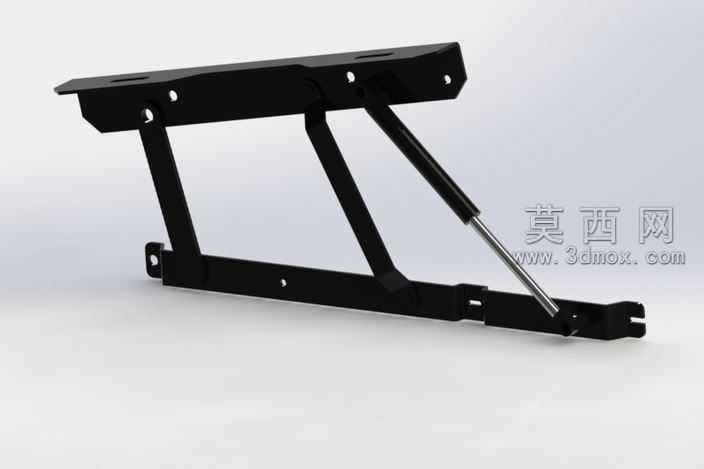

本作品为一款带气弹簧助力的折叠联动支撑机构，建模过程严格遵循机械结构设计逻辑，首先通过基准面定位确定上下安装板的平行安装基准，绘制上下安装板的轮廓草图，精准预留安装孔位与铰接点位，保证安装板的结构强度与装配适配性。随后绘制两侧主支撑臂与斜向辅助支撑臂的截面轮廓，通过拉伸特征生成支撑臂主体，对铰接位置进行凸台加厚与孔位精修，避免铰接处出现应力集中问题。气撑杆部分采用分体式建模，分别构建金属活塞杆、黑色缸筒与两端铰接接头，通过同轴心配合与距离配合还原气撑杆的伸缩行程范围，确保机构运动过程中气撑杆的助力角度符合力学设计要求。装配阶段依次完成上下安装板与主支撑臂的铰接配合、辅助支撑臂的点位铰接、气撑杆两端的铰接固定，通过运动仿真验证机构折叠与展开过程的流畅性，排查是否存在运动干涉问题，对支撑臂的弯折角度、铰接点位置进行微调，保证展开状态下机构具备足够的支撑稳定性，折叠状态下整体结构紧凑占用空间小。材质与渲染阶段，上下安装板与支撑臂赋予哑光黑色金属烤漆材质，调整材质粗糙度与反光度模拟真实五金构件的表面质感，气撑杆缸筒采用同色系哑光黑材质，活塞杆赋予抛光金属材质，还原金属杆件的亮面反光效果，两端铰接接头添加轻微的磨损质感提升真实度。场景搭建采用浅灰色纯色背景，添加柔和的环境漫反射光与主光源，突出机构的结构轮廓与铰接细节，阴影调整为软阴影避免生硬的光影遮挡结构细节，多角度渲染展示机构展开状态下的整体形态、铰接点位的配合关系与气撑杆的安装位置。设计思路上，该机构主打小空间内的稳定支撑与便捷收折，通过多组连杆的联动配合实现展开与折叠的动作同步，搭配气撑杆降低操作过程中的施力大小，同时在展开到位后提供辅助支撑力避免机构意外收折，可应用于需要翻转支撑、折叠收放的各类民用或工业场景，整体结构无冗余零件，铰接点位布局合理，兼顾结构强度与运动流畅性，建模过程中所有孔位、铰接轴的尺寸均遵循通用五金配件的公差标准，保证模型具备实际生产参考价值。
