注塑模具核心型腔结构三维设计

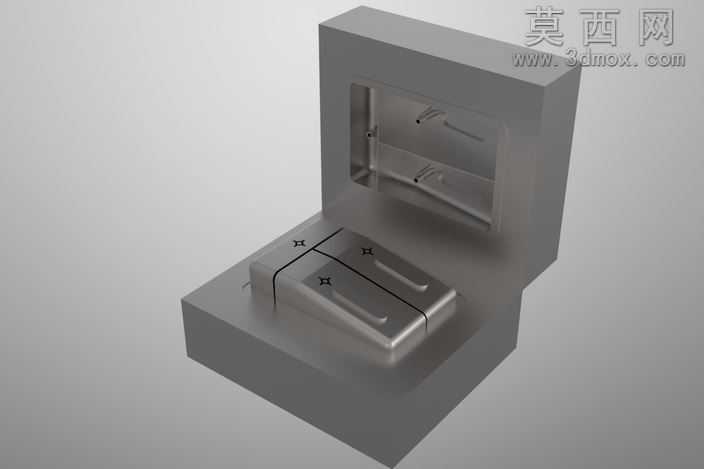

本作品为注塑模具核心型腔组件的三维设计成果，整体采用三维参数化建模方式完成，建模过程中严格遵循注塑模具设计规范，对型腔与型芯的配合精度、成型面轮廓度做了精细化参数约束。模型整体分为定模型腔部分与动模型芯部分，型腔部分采用整体式镶块结构，外侧为规整的安装基准面，内部成型曲面完全匹配目标注塑件的外观轮廓，曲面过渡处做了圆角优化处理，避免注塑过程中出现应力集中导致的模具开裂问题。型芯部分设置有精准的分型面，分型面贴合型腔合模面，合模间隙控制在微米级参数范围内，有效防止注塑时出现飞边缺陷。模型表面采用金属哑光材质渲染，还原了模具钢经精加工后的真实质感，渲染过程中添加了柔和的环境光与定向补光，清晰展现出成型面的细微结构特征，包括型芯表面的流道末端结构、排气槽预留位置、以及定位用的小型凸台结构。设计过程中充分考虑了注塑生产的实际需求，型腔与型芯的安装定位结构做了标准化设计，可直接适配标准模架的安装尺寸，成型面的脱模斜度经过合理计算，既保证注塑件成型后可顺利脱出，又不会影响塑件的尺寸精度。模型的结构细节完整还原了实际模具的加工特征，包括边角处的工艺倒角、安装孔位的沉头结构、合模定位的基准标识位置，所有结构均符合机械加工的工艺要求，不存在无法加工的倒扣或奇异曲面结构，可直接用于后续的数控加工编程参考，也可作为注塑模具结构教学的演示案例，帮助学习者理解模具核心成型部件的设计逻辑与结构要点。
