工业立式锥底储料筒仓三维结构设计

　　这套立式锥底储料筒仓的结构建模，围绕散状物料暂存与重力卸料这一核心工况展开，筒体上段采用等径直筒段，下段过渡为圆锥缩口，整体依靠四根均布支腿落地承载，顶部设置环形检修护栏与居中方形人孔或投料口，是粮油加工、建材配料、化工粉体输送、塑料颗粒供料以及污水处理药剂投加系统里十分常见的中间储料单元。

　　从现场布置逻辑来看，筒仓通常架设在配料秤、螺旋输送机、斗提机或气力输送管路的上方，物料经顶部进料口送入仓内暂存，需要排料时依靠锥斗斜面实现重力自流，底部小口对接卸料阀、旋转给料器或振动料斗，避免架桥、堵料。直筒段提供主要储料容积，锥段则决定物料能否顺畅下滑；针对流动性差的粉料，锥角需要结合物料安息角校核，模型中锥斗收束比例偏缓，适用于颗粒料、粉碎料和干燥粉体，若存放吸潮物料，还需在锥壁附加振动器或气化板安装位。

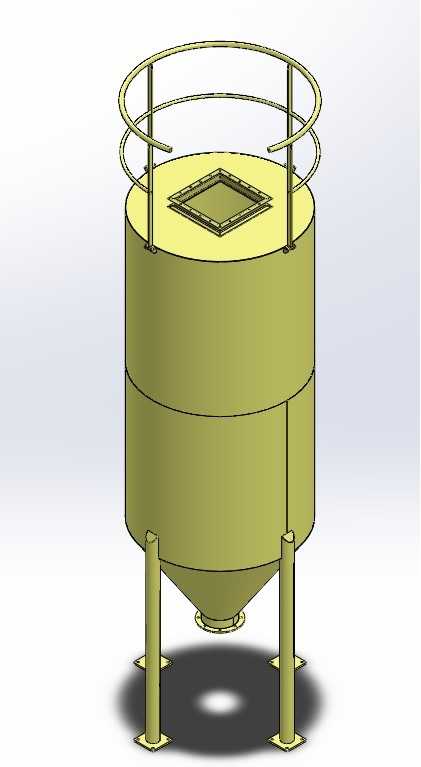

　　结构设计上，仓体壁厚按储料容重、料柱压力和满仓载荷进行取值，筒身环向焊缝位置以加强圈补强，图中筒体外壁可见竖向加强筋与环向分段线，便于板材卷圆、分段焊接和运输拼装。顶部方形开口周边做边框加厚，既作为人孔检修通道，也可承接进料管、除尘排风口和料位计接口；环形护栏由立柱与双层圆弧栏杆组成，围绕仓顶作业区布置，满足巡检人员临边防护要求，护栏高度与栏杆间距按常规检修平台规范控制。

　　支撑体系采用四根圆柱形支腿，沿筒仓圆周均匀分布，支腿下端焊接方形底板并开设地脚螺栓孔，安装时通过预埋件或化学锚栓固定在混凝土基础上。支腿与锥斗、筒壁交接处设置连接筋板，把满仓物料的垂直载荷、偏心卸料载荷以及风载、地震水平力传递到基础。支腿之间留出的净空高度，直接决定下方能否安装给料设备、检修阀门和接料小车，因此建模时需要同步核对卸料口离地高度、设备拆装空间和叉车通行边界。

　　外形与安装边界方面，直筒直径决定占地面积，锥斗最大外径与支腿外沿构成设备落地轮廓，仓顶护栏外径略大于筒身，运输时往往需要拆解护栏后现场装配。地脚底板的孔距、基础承台面尺寸和顶部进料口中心高，是与土建、工艺管线对接时必须冻结的关键尺寸。三维建模过程中，仓体、锥斗、支腿、底板、护栏、顶部开口框分别独立建特征，既能用于总体干涉检查，也方便后续生成钣金展开图、焊接件工程图和物料清单。

　　对于选型设计人员，该模型可作为储料仓方案布置的基础骨架：向前可校核进料设备落料点与除尘口位置，向后可验证卸料器、溜管和计量设备的连接高度；对结构工程师而言，则可在此基础上补充壁厚计算、加强筋布局、料位计开孔、防爆透气口以及检修爬梯等细节，使方案从概念造型直接推进到施工详图阶段。
