双法兰管道膨胀减振挠性接头结构

　　该结构对应管路系统中常见的双法兰挠性膨胀接头，主要用于泵组出口、冷热介质输送管线、风机盘管接管以及存在设备振动传递风险的管段之间。现场布置时，它并不承担管道的主要支撑载荷，而是通过中间柔性段吸收轴向压缩、拉伸、横向错位和少量角向偏转，使两端刚性管道在热胀冷缩、基础沉降或设备运行振动时仍能保持密封连接。

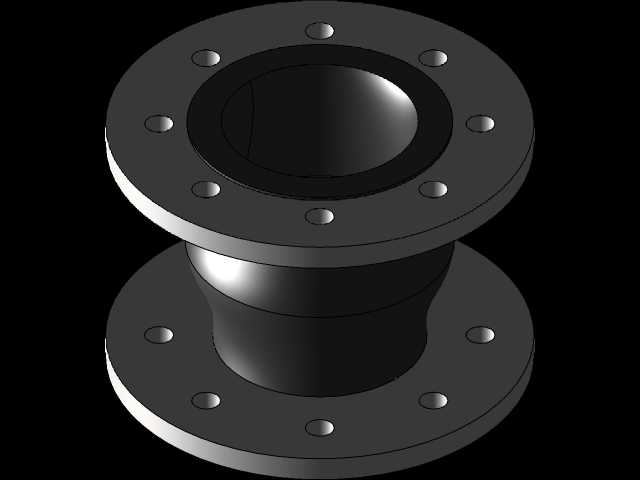

　　从外形看，模型由上下两片圆形法兰、中间鼓形柔性本体以及法兰周向均布的螺栓孔组成。法兰端面保持平行，孔位围绕中心轴线均匀分布，便于与标准管法兰直接配对。中间柔性段采用外鼓内收的轮廓，端部与法兰贴合区域较厚，向中部逐渐形成圆弧过渡。这种轮廓不是单纯为了外观，而是为了在受压状态下让变形集中在柔性本体的弧形区域，避免根部出现急剧折曲。鼓形截面能够提供较大的自由变形行程，在轴向被压缩时，弧壁可向外轻微舒展；在管路拉开时，又能依靠本体延展补偿间距变化。

　　建模时需要重点控制三个边界：一是法兰外径与螺栓孔分布圆，二是两端法兰端面之间的安装长度，三是中间通流内径。法兰外径决定外围安装空间，螺栓孔数量和孔径决定配对紧固件规格；端面间距影响管路预制尺寸，若现场预留长度过短，接头会被过度压缩，长期运行容易在法兰压合边缘产生疲劳；若预留过长，则柔性段受拉，密封区可能出现拉脱趋势。通流内径则与管路输送能力直接相关，内壁应保持平滑过渡，避免在接头位置形成突缩台阶，减少介质湍流和局部阻力。

　　法兰与柔性本体的连接区域是结构校核的关键。实际产品中，法兰背面通常设置压环或夹持结构，将柔性体端部牢固夹紧；模型中两片法兰的平整端面和均匀孔位体现了这种装配关系。螺栓拧紧时应采用对角交替方式，使周向压紧力趋于一致。若单侧压紧过大，柔性体端部会被挤出或产生偏心，运行后容易出现渗漏。对于泵进出口工况，接头靠近设备一侧还应留出拆装扳手空间，不能让法兰孔紧贴基础或相邻管件。

　　在功能特性上，这类接头同时具备位移补偿和振动隔离两类作用。水泵、风机或压缩机启动时，壳体和管口会产生周期性微动，刚性直连会把振动沿管道传递到支架、阀门和建筑结构，形成噪声和疲劳载荷。挠性接头通过中间柔性段降低刚性传递路径，使设备侧的高频振动在接口处得到衰减。对于热水、蒸汽冷凝水或温差较大的化工管线，它又可吸收管道热伸长，降低固定支架和设备管口所承受的附加推力。

　　设计思路上，模型没有采用复杂的外部拉杆或限位结构，而是依靠对称双法兰和鼓形本体完成基础补偿，适合表现通用型管道软接头的主体形态。若用于高压或大位移场合，实际工程会在法兰外侧增加限位螺栓，防止管道抽空、超压或异常拉伸时柔性节被拉长脱开；若用于真空工况，则需考虑负压吸瘪问题，必要时在内部增加支撑环。三维结构设计时，应把这些可选附件作为装配边界预留出来，例如在法兰外缘保留拉杆穿过的空间，而不是把外围尺寸完全封死。

　　安装方向上，该接头轴线应与管道中心线保持同轴。横向错位虽然可以被少量吸收，但不能把它当作管道错边的强制校正件。若两端法兰存在明显偏心，紧固后柔性体会长期处于扭曲状态，弧壁应力分布不均，寿命会明显下降。建模装配中可利用上下法兰孔位建立同轴约束，并在柔性段中部保留变形示意空间，方便工程人员检查与弯头、三通、阀门等相邻部件是否发生干涉。

　　从维护角度看，法兰外露、结构对称，便于巡检时观察密封面和柔性段外表面。鼓形本体若出现异常鼓包、表面裂纹或法兰附近渗漏，通常说明补偿量超限、紧固不均或材料老化。管道支架设计也应配合该接头特性：设备附近宜设置合理的固定架和导向架，使管道热位移按预期方向作用于接头，而不是让整个管段重量悬挂在接头上。

　　整体而言，该三维模型清晰表达了双法兰膨胀减振接头的核心几何关系：两端刚性法兰提供标准化连接，周向孔位保证装配互换，中部鼓形柔性体提供补偿与隔振能力，中心通孔保证介质连续通过。对于管路布置、设备选型和结构建模人员来说，理解这些尺寸边界与受力逻辑，比单纯关注外观曲面更有工程价值。
