消防车车厢制冷洒水外螺纹接头

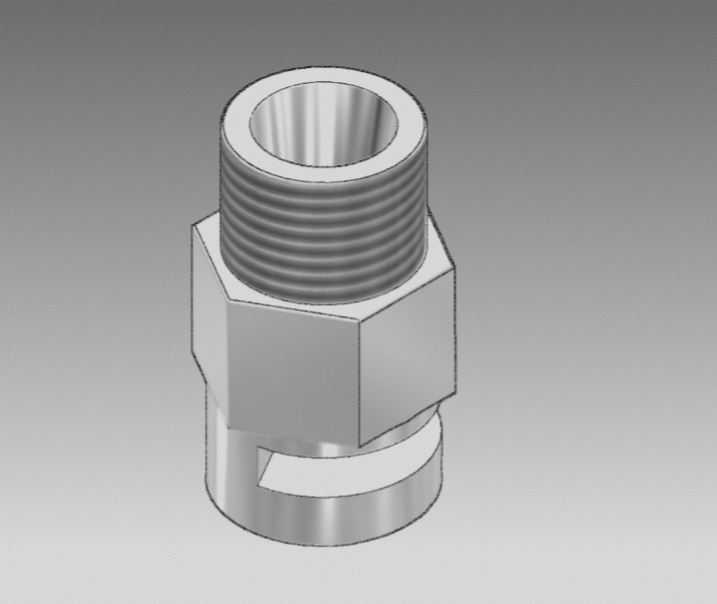

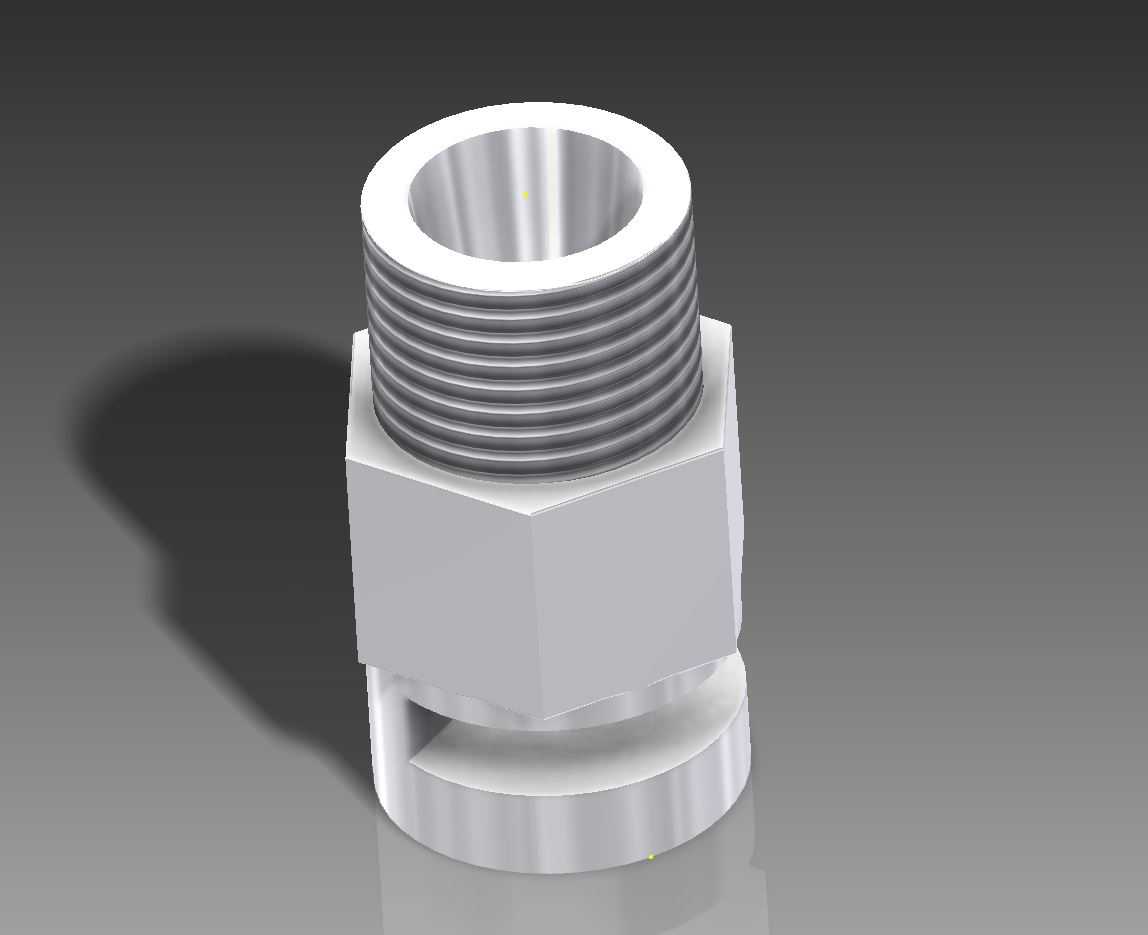

　　该接头属于消防洒水系统中的管路转接零件，主要布置在消防车车厢制冷与洒水支路中，用于把带内螺纹的管路端口与洒水器本体可靠连接。零件上端加工连续外螺纹，公称规格对应3/4英寸管螺纹，螺纹段下方设置整周六角受力面，下端为带侧向开口的套接结构，可在装配时容纳配套管路的定位凸缘或卡扣结构，使洒水器在水流冲击、车辆振动和频繁启闭工况下仍保持稳定连接。

　　从现场使用来看，消防车在执行降温、降尘、喷淋作业时，水路会经历泵压建立、阀门切换、喷射反冲和停机泄压等过程，接头不仅要承担密封传力，还要便于运维人员快速拆装。六角段的位置没有随意放在零件中部，而是靠近外螺纹根部：拧紧时扳手力臂直接作用在螺纹承载区附近，可减少细长段扭转变形，也能避免下端套接结构承受额外扭矩。下端开口并非装饰特征，它为管路端部的限位结构提供进入和卡合空间，装配后可限制接头轴向脱出，同时让周向定位更加明确。

　　结构建模时需要优先处理三段几何关系。上部外螺纹采用标准管螺纹牙型，牙顶、牙底和收尾段应保持连续，螺纹起始处设置合理导入倒角，便于手动对扣，降低交叉螺纹风险。中部六角体的对边尺寸需兼顾扳手空间和材料强度，棱边保留小倒角，去除热处理或镀层前的锐边；六角与上下圆柱段交接处采用过渡圆角，避免应力集中在截面突变位置。下部套筒壁较薄，侧向开槽后形成局部弹性卡合区域，槽口边缘需要圆滑过渡，防止装配时刮伤密封面或在反复振动中产生裂纹。

　　尺寸边界方面，外螺纹段的大径、小径和有效旋合长度要与配套内螺纹一致，过短会导致啮合不足，过长则增加装配阻力并可能顶伤内部密封面。六角体的外径大于螺纹大径，可作为拧紧受力面和轴向限位面；下端套筒内径与对接管路外径形成间隙配合，既要保证套装顺畅，又不能间隙过大造成晃动。侧向开口的宽度、高度和位置取决于配套卡扣的行程，建模时应把装配干涉检查放在重要位置，尤其关注扳手旋转范围内是否与邻近管路、阀体或车架支架发生冲突。

　　密封设计上，这类接头通常依靠螺纹旋合压紧端面或附加密封件实现防漏。模型中螺纹端面、六角下端面和套筒内壁的同轴度需要保持一致，若各段轴线偏移，装配后会出现单侧压紧、密封带受力不均等问题。内腔流道应尽量减少突然缩径和台阶，保证消防水通过时压损可控；下端开口附近若存在流道扰动，可通过圆滑内壁过渡降低局部涡流。

　　零件表面呈现金属镀铬质感，说明其使用环境对防锈和耐冲刷有一定要求。消防设备长期接触水、泥沙和道路扬尘，外露接头需要具备较好的表面防护能力；镀层不仅改善外观，也能在轻微磕碰后降低基体锈蚀概率。结构设计时不能只关注外观曲面，壁厚分布更关键：螺纹段需要足够壁厚承受拧紧扭矩，套筒开槽区则要在弹性卡合与承压能力之间取得平衡，槽口两侧不宜形成薄弱尖角。

　　在整车管路布置中，该接头通常位于洒水器与供水管线之间，安装位置可能贴近车厢侧板、喷淋架或制冷管路支架。维护人员需要在有限空间内完成更换，因此六角方位、开口方向和螺纹旋向都应便于现场操作。若接头周围有软管弯曲段，还需保证接头端面与软管轴线尽量同轴，避免长期偏拉造成密封松动。通过三维模型可以提前验证螺纹旋合长度、扳手包络、套筒卡接路径以及内部流道连续性，为后续加工、镀层处理和整车装配提供直接依据。
