十五毫米不锈钢管夹螺栓紧固组件

　　这套管夹紧固结构的核心适配对象是外径15mm的薄壁不锈钢圆管，在轻工流体管路、小型设备外围走线、食品级输送支管以及户外仪表引压管的布设场景里，这类单边抱合式管卡的使用频率非常高。和常见的两片对合式管箍不同，该结构把夹持段做成了单侧开口的半包覆套筒，套筒内壁的圆弧面完全贴合管道外圆，安装时不需要把整段管道从端部穿入卡件，直接从管道侧向卡入就位即可，在已铺装好的管路改造、现场加装固定点位的工况下，这种侧向装入的设计能省去大量拆管、挪位的工作量。

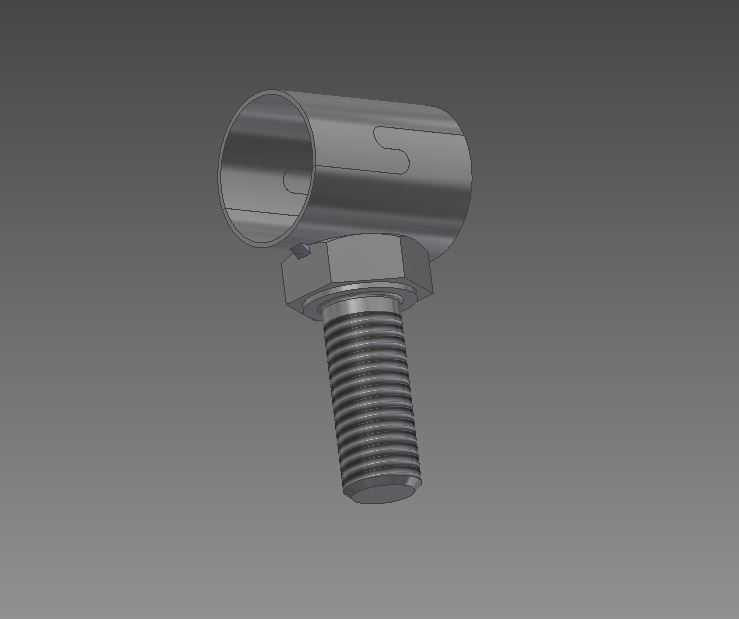

　　夹持套筒的下半部分直接延伸出六角凸台，凸台下方接续全螺纹外螺柱，整个零件采用不锈钢棒料一体加工成型，没有焊接接缝，既避免了焊缝位置在潮湿、腐蚀环境下出现锈蚀开裂的隐患，也让夹持受力从套筒到螺柱的传递路径连续无突变。六角凸台的对边尺寸预留了标准开口扳手的卡位空间，现场安装时可以用扳手卡住凸台施加反向扭矩，再在螺柱穿出安装基板的一侧拧上锁紧螺母，不需要额外借助管钳夹住套筒本体，不会因为夹持力过大在薄壁套筒表面留下压痕，也能避免拧紧过程中套筒跟着螺柱一起转动、磨伤管道外壁。

　　套筒侧壁开有一道轴向弹性豁口，豁口从套筒开口端一直延伸到靠近六角凸台的位置，这个结构细节的作用是给抱合段提供微量的弹性变形余量：当管道外径存在上偏差、或者管道外圆有轻微的圆度误差时，豁口可以小幅张开，既保证套筒能顺利卡到管道上，又能在螺母锁紧后让套筒内壁均匀抱紧管道，不会出现局部点接触、应力集中把薄壁不锈钢管压出凹坑的问题。套筒的轴向宽度经过匹配设计，覆盖在管道上的接触长度足够分散抱紧压强，即使管道内存在流体脉动、设备运行带来的小幅振动，夹持面也能提供足够的静摩擦力，防止管道沿轴向窜动或者绕径向转动。

　　螺柱段的螺纹采用普通公制粗牙规格，螺纹长度覆盖了常见的安装板厚度范围，从2mm厚的钣金设备护板到10mm厚的型材安装支架，都可以通过调整螺母在螺柱上的啮合位置完成锁紧，不需要额外加装过长的接长螺栓。螺柱末端做了小角度倒角，穿入安装板的预制孔时可以自动导正，即使现场钻孔位置有小幅度的偏移，倒角也能引导螺柱顺利穿过孔位，降低现场安装的对位难度。

　　在三维建模过程中，套筒的内圆弧面严格按照15mm公称外径的管道配合公差构建，抱合圆弧的包角超过180度，保证卡入管道之后在无锁紧状态下也不会自行从管道侧方滑脱；豁口的宽度设置在1mm左右，既保留足够的弹性张开量，又不会因为豁口过宽导致抱紧时套筒的刚性不足。六角凸台和套筒衔接的位置做了圆角过渡，避免直角交接处出现应力集中，在反复拆装、长期受振动载荷的工况下，过渡圆角位置不会萌生疲劳裂纹。

　　实际选型使用时，需要先确认待固定管道的实际外径在14.8mm到15.2mm的适配区间内，安装基板的开孔直径要比螺柱大0.5到1mm，预留热胀冷缩的位移余量；锁紧螺母时扭矩控制在合理范围，不需要过度拧紧，依靠套筒弹性变形带来的抱紧力加上端面的静摩擦力，就足以固定常规工况下的支管，过度拧紧反而会让豁口张开量过大，导致套筒内壁和管道之间出现缝隙，降低夹持可靠性。整套零件没有易损的橡胶垫层，全不锈钢材质可以直接用在有冲洗要求、接触弱腐蚀介质的生产车间管路固定场景，长期使用不需要频繁维护更换。
